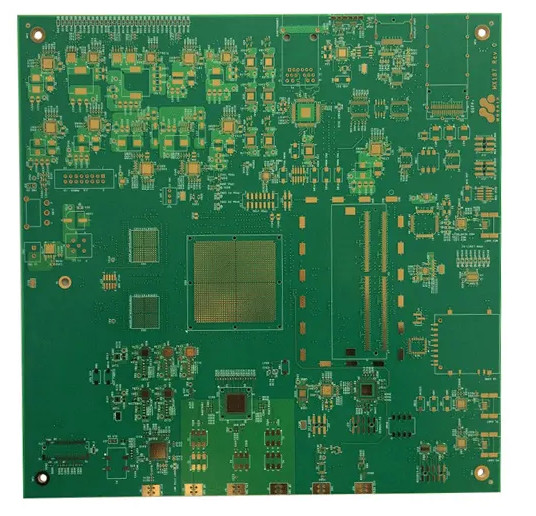

Yeşil Çok Katmanlı Devre Kartı Daldırma Altın 3u Empedans Kontrolü Yüksek TG180

Yeşil Çok Katmanlı Devre Kartı Daldırma Altın 3u Empedans Kontrolü Yüksek TG180

16 Katmanlı Mat Yeşil PCB

Huashengxin Circuit Limited, baskılı devre kartları için profesyonel bir üreticidir ve esnek hızlı dönüşlü üretim hizmetleri (12 saat ila 72 saat) ve ayrıca küçük hacimli ila büyük hacimli PCB üretimi sağlar.Ürünler arasında 1~32L FR-4 katı baskılı devre kartı, IMS PCB, HDI Kartları, yüksek frekanslı PTFE kartları ve Sert-esnek panolar vb.

HSX'in ürünleri, iletişim, güç kaynakları, bilgisayar ağları, dijital ürünler, endüstriyel kontrol, bilim ve eğitim, tıbbi cihazlar ve havacılık gibi birçok yüksek teknoloji alanında yaygın olarak kullanılmaktadır.

Maksimum katmanlar: 32 katman (20'den fazla katman varsa, yeteneği gözden geçirmeniz gerekir)

Maksimum bitiş paneli boyutu: 740* 500 MM (600 MM'den büyükse, yeteneği gözden geçirmeniz gerekir)

Minimum bitiş paneli boyutu: 5 * 5mm

Hammadde: PI +FR4,FR4, Rogers, AI vb.

Baskılı devre kartının bitmiş levha kalınlığı: 0,2~4,0 mm (0,2 mm'den az veya 4 mm'den fazla ise gözden geçirilmesi gerekir) (kart kalınlığı ≤ 0,6 mm ise, HASL yüzeyi için geçerli değildir)

Baskılı devre kartı iç ve dış taban bakırının bakır kalınlığı: Min 0,3/0,5 oz, Maks 3 oz, avans 4-6 oz

Bitmiş dış bakır: 6 oz

Yay ve döndürme: %0,075

dak.delik boyutu: 0,15 mm(<0,15 mm, yeteneği gözden geçirmelidir)

HDI Min matkap deliği: 0.08-0.10MM

Baskılı devre kartı iz/boşluk: 3mil(0,075mm)

Baskılı devre kartı Profil: Yönlendirme, Delme, V-CUT

Baskı devre kartlarıeski maske kalınlığı: standart 15-20um;Gelişmiş: 35um

Min lehim maskesi köprü genişliği: yeşil 4mil, diğer renk 4.8mil

Lehim maskesi takılı delikler: 0,1-0,5 mm

Lehim maskesinin rengi: yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz vb.

PCB serigrafi: Beyaz, Siyah vb.

Soyulabilir maskenin kalınlığı: 500-1000um

SSS:

S1: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)

S2.Dosya dışında başka hangi bilgiler sunulmalıdır?

C: Teklif için aşağıdaki özellikler gereklidir:
1) Ana malzeme
2) Levha kalınlığı:
3) Bakır kalınlığı
4) Yüzey işleme:
5) lehim maskesi ve serigrafi rengi
6) Miktar

S3.PCB dosyası/GBR dosyası yok, sadece PCB örneğine sahip olun, onu benim için üretebilir misiniz?

C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Sadece örnek PCB'yi bize gönderin, PCB tasarımını klonlayabilir ve üzerinde çalışabiliriz.

S4.BOM nedir?

C: Malzeme Listesi, projenizi oluşturmak için gereken bileşenleri listeleyen bir Malzeme Listesidir.BOM'lar, monte edilmesi gereken parçaların parça numarasını, markasını, referans göstergesini, miktarını ve tanımını içerir.

S5.Devre kartlarınız nerede üretiliyor?

A: Çin merkezli profesyonel bir PCB üreticisi olarak, tüm devre kartları Çin'de üretilmektedir.
