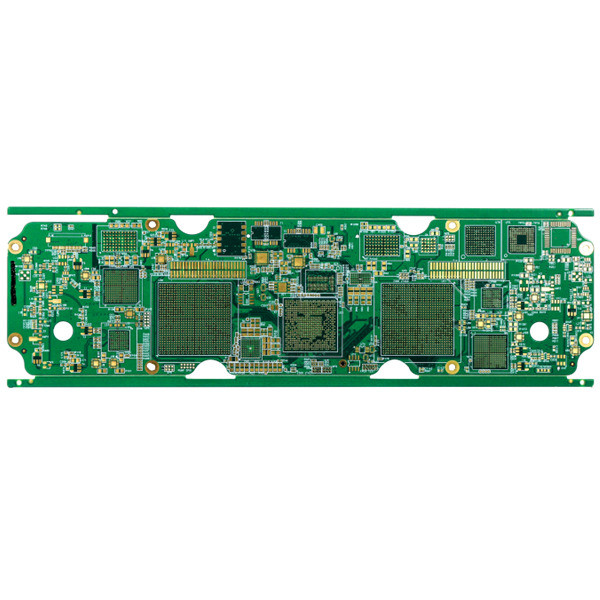

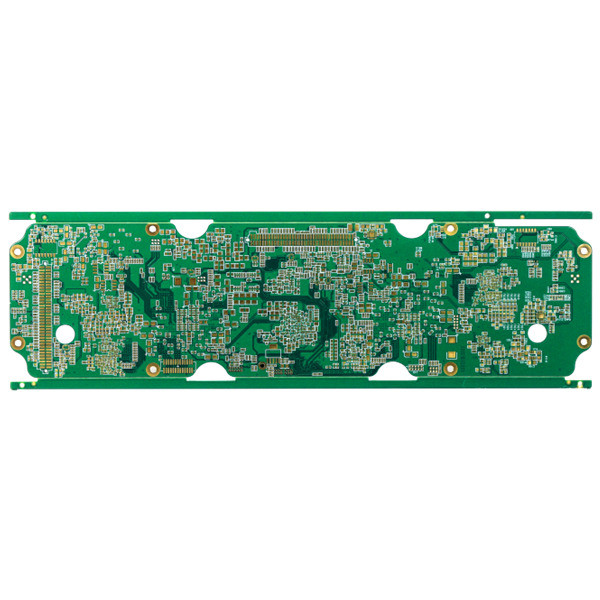

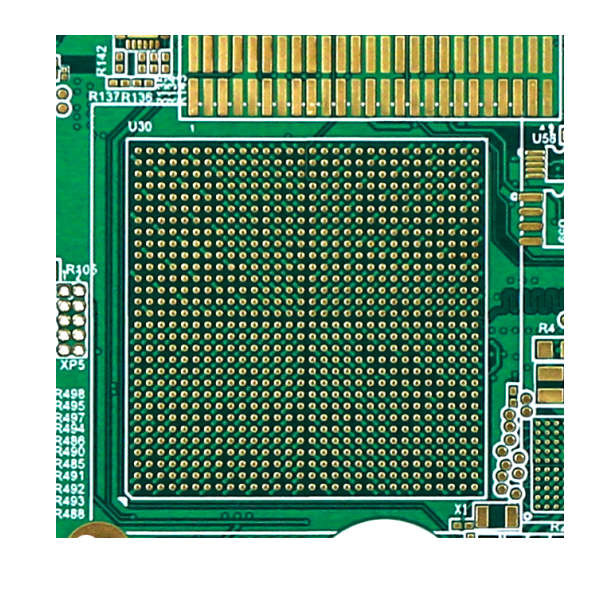

FR4 TG135 Çok Katmanlı Devre Kartı Daldırma Au IPC Sınıf 2 PCB

FR4 TG135 Çok Katmanlı Devre Kartı Daldırma Au IPC Sınıf 2 PCB

Çok Katmanlı Baskı Devre Kartı Prototip Baskı Devre Kartı A Baskılı Devre Kartı Sipariş Baskı Devre Kartı

Çok katmanlı baskılı devre kartı

Yapabileceğimiz board katmanı 32'ye kadar çıkabilir ancak board katmanı 20 veya 20'den fazla ise öncelikle gözden geçirilmesi gerekecektir.

HSX fabrikasının pano boyutu kapasitesi maksimum 740x500 mm'dir, ancak pano boyutu 600 mm'den büyük olduğunda öncelikle gözden geçirilmesi gerekecektir.Ve ulaşabileceğimiz minimum panel boyutu 5*5 mm'dir.

Standart malzemeler arasında FR4, Rogers, Isola, yüksek TG malzemesi, CAF karşıtı malzeme vb. bulunur.

Ulaşabileceğimiz PCB kalınlığı, ne zaman 0.2 mm'den 4.0 mm'ye kadardır.tahta kalınlığı 0,2 mm'den düşük veya 4 mm'den yüksekse, kartın ilk önce değerlendirilmesi gerekir.(Not. Ne zamantahta kalınlığı eşit veya daha az0.6mm, HASL yüzey bitmiş için geçerli değildir)

İç ve dış katmanın temel bakır kalınlığı en küçük 0.3/0.5oz ve maksimum 3oz'dur.

0.15 mm, fabrikanın minimum delik boyutu kapasitesidir, delik boyutu 0.15 mm'den küçük olduğunda, kartın ilk önce gözden geçirilmesi gerekecektir.

Fabrikanın standart lehim direnci kalınlığı 15 ila 20um arasındadır.

Lehim direncinin renkleri şunları içerir:yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz veMüşterinin belirttiği gibi.

Bacaklı renkleri içerir beyaz, siyah ve müşteri belirttiği gibi.
