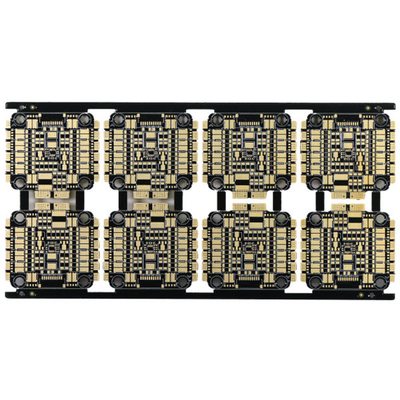

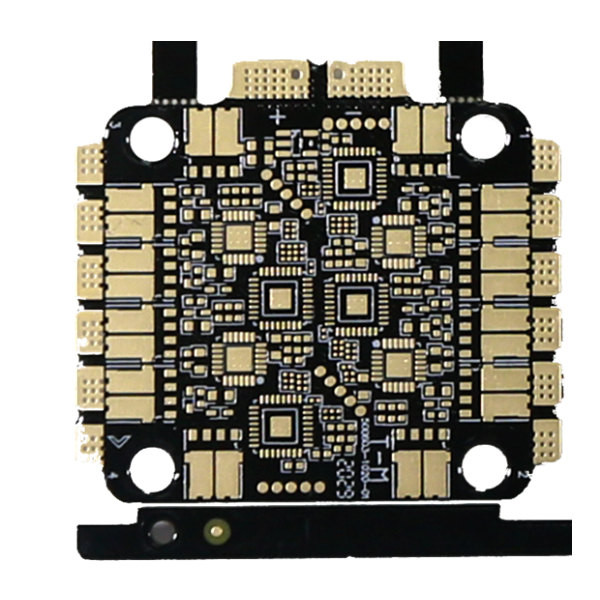

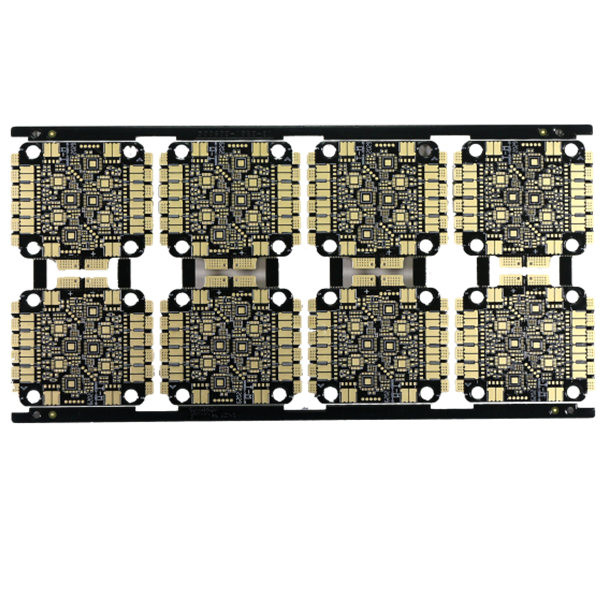

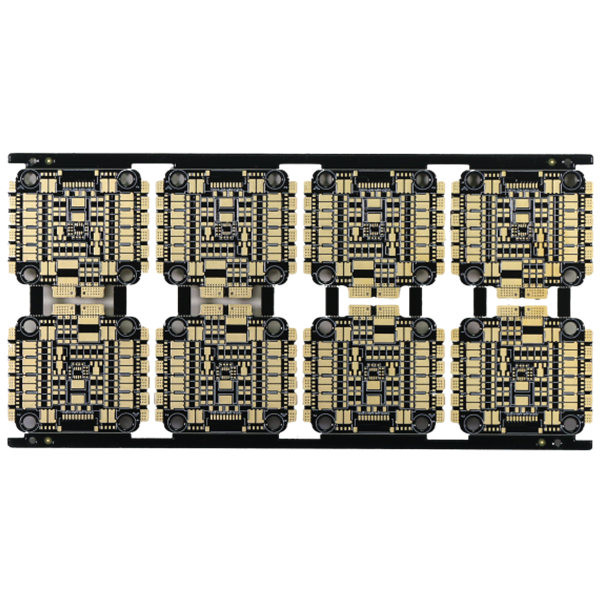

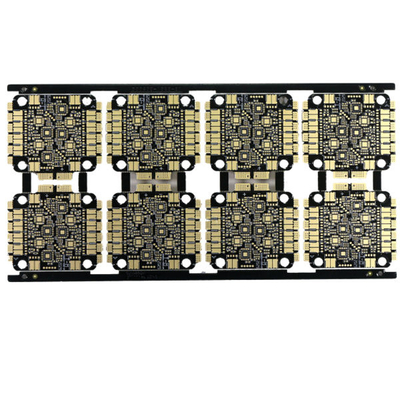

2.4mm 8L Çok Katmanlı Baskılı Devre Kartı
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Ürün adı | 8L PCB Baskılı Devre Kartı | Hammadde | Rogers |
|---|---|---|---|
| Yüzey | ENIG4" | kalınlık | 2.4mm bitmiş |
| PCB bakır | 3/2/2/2/2/2/2/3oz bitmiş | Lehim maskesi | Her iki taraf için siyah |
| Efsane | Her iki taraf için beyaz | Özel istek | 25um delikli bakır, altın parmak ve eğim |
| Vurgulamak | 8L Çok Katmanlı Baskılı Devre Kartı,2.4mm Çok Katmanlı Baskılı Devre Kartı,2.4mm çok katmanlı PCB kartı |
||
Ürün Açıklaması
2.4mm 8L Çok Katmanlı Baskılı Devre Kartı
Çok Katmanlı Baskılı Devre Kartı 8L PCB Baskılı Devre Kartı Altın Parmak ve Eğim, ENIG 4u
8L PCB Baskılı Devre Kartı
Katmanlar:1-32 katman, eğer katman 20L ise veya 20L'den kısrak ise, tahtayı gözden geçirmesi gerekecektir.
Maksimum bitiş panel boyutu 740* 500 MM'dir, ancak panel tarafı >600 MM ise, gözden geçirmeniz gerekir.
Minimum panel boyutu 5 * 5 mm'dir.
Baskılı devre kartlarının hammaddeleri FR4, Rogers, Halojensiz, Yüksek TG malzemeleridir...
PCB kalınlık kapasitesi 0,2 ~ 4,0 mm arasındadır, eğer kalınlığın 0,2 mm'den az veya 4 mm'den fazla olması durumunda gözden geçirilmesi gerekir.
PCB bakır kalınlık kapasitesi H~5oz'dur.5 oz'dan fazlaysa, önce gözden geçirmeniz gerekir.
Eğilme ve bükülme toleransı %0.075'tir.
Minimum delik boyutu 0.15 mm'dir, delme boyutu 0.15 mm'den küçükse, önce kartı onaylamanız gerekir.
Maksimum delik boyutu 6,0 mm'dir, delik boyutu 6 mm'den fazlaysa, delikleri büyütmek için frezeleme kullanmanız gerekir.
Baskılı devre kartının rengi yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz vb.
Serigrafi renginin rengi: beyaz, siyah vb.
Baskılı devre kartı yüzeyleri, HASL kurşunsuz, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger, vb. içerir.
| PCB Katmanı | 8L PCB Baskılı Devre Kartı |
| PCB yüzeyi | ENIG4u" |
| PCB malzemesi | Rogers |
| PCB kalınlığı | 2.4mm bitmiş |
| Min.delik büyüklüğü | 0,2 mm |
| PCB lehim maskesi | Her iki taraf için siyah |
| PCB Efsanesi | Her iki taraf için beyaz |
| PCB Bakır | 3/2/2/2/2/2/2/3oz bitmiş |
| Özel istek | 25um delikli bakır, altın parmak ve eğim |
| Uygulama |
endüstri kontrolü |
SSS:
1. Hangi hizmeti sağlayabilirsiniz?
Baskılı Devre kartı, Baskılı Devre Montajı, Hızlı Prototip siparişi
2. Teslim süreniz ne kadar hızlı?
HDI kartı en hızlı 3 WD, 2L ve 4L Sert kart en hızlı 24 saat
3. Hızlı teklif nasıl alınır?
Lütfen gerber dosyasını ve kartın ayrıntılarını sağlayın (katman, levha kalınlığı, bakır kalınlığı, yüzey işleme, lehim maskesi ve serigrafi rengi, varsa özel istek, talep miktarı vb. dahil)
Örnek:
| PCB Katmanı | 4L |
| PCB yüzeyi | ENIG |
| PCB malzemesi | FR4, TG135 |
| bitmiş Bakır kalınlığı | 2/2/2/2oz |
| lehim maskesi rengi | Çift taraflı, kırmızı |
| serigrafi | Çift taraflı, siyah |
| Miktar | 1000 adet, 2 hafta |
4.Hangi ödeme koşullarınız var?
T/T
