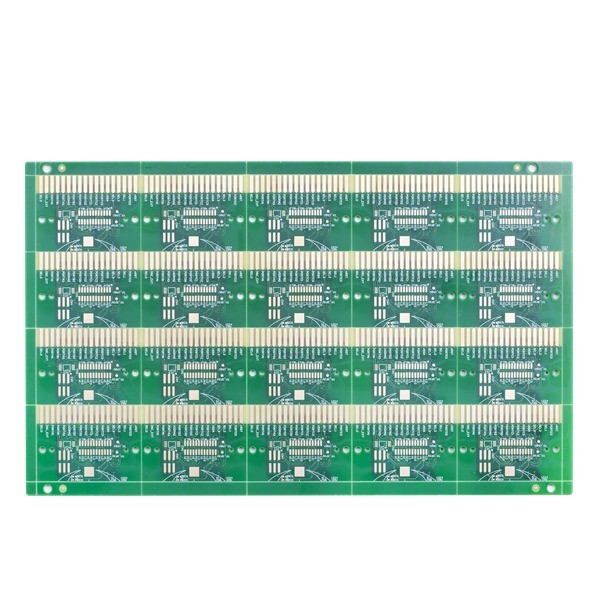

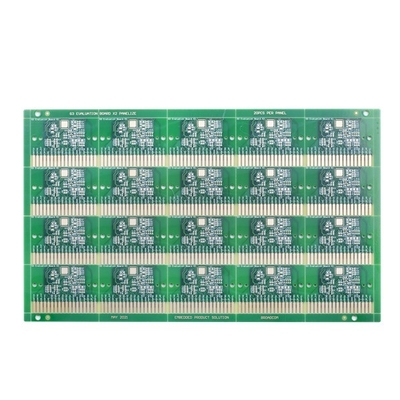

Reçine Tıkanmış Delikli Çok Katmanlı Devre Kartı ENIG Yüzey 4L Halojensiz 1.6mm
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Ürün adı | 4L Halojensiz Reçine dolgulu PCB | Malzeme | FR4 halojen içermez |
|---|---|---|---|
| Bitmiş Tedavi | ENIG 2u | Tahta kalınlığı | 1,6 mm |
| bitmiş bakır kalınlığı | 1/1/1/1 OZ | 6L Halojensiz Baskılı Devre Kartı | 0,2 MM |
| Min.PCB izi/boşluğu | 8/8milyon | Lehim maskesi rengi | YEŞİL |
| serigrafi rengi | Beyaz | Özel istek | empedans kontrolü/reçine doldurulmuş ve üzeri kaplanmıştır |
| Vurgulamak | 4L Çok Katmanlı Devre Kartı,1,6 mm Çok Katmanlı Devre Kartı |
||
Ürün Açıklaması
Reçine Tıkanmış Delikli Çok Katmanlı Devre Kartı ENIG Yüzey 4L Halojensiz 1.6mm
Çok Katmanlı Baskılı Devre Kartı Reçine Tıkanmış Delik ve PCB Üzeri Kaplama ENIG Yüzey Empedans Kontrol PCB
4L Halojensiz Reçine dolgulu PCB
Maksimum katman: 32 katman (≥20 katmanın gözden geçirilmesi gerekiyor)
Maksimum bitiş paneli boyutu: 740* 500 MM(>600 MM gözden geçirilmelidir)
Min bitiş paneli boyutu: 5 * 5mm
Min matkap deliği: 0,15 mm (＜0,15 mm gözden geçirilmelidir)
HDI Min matkap deliği: 0.08-0.10MM
En boy oranı: 15:1 (＞12:1 gözden geçirilmelidir)
Levha kalınlığı: 0,2~4,0 mm(＜0,2 mm,＞4 mm gözden geçirilmelidir)
Bakır kalınlığı: İç katman≤ 6 OZ(4L için ≥5 OZ, 6L için ≥4OZ, 8L ve üstü için ≥3OZ gözden geçirilecektir)
Dış katman bakır≤ 10 OZ(≥5 OZ gözden geçirilmelidir)
Deliklerdeki bakır ≤ 5 OZ (≥1 OZ'nin gözden geçirilmesi gerekiyor)
İç katmandaki minimum boşluk (tek taraflı): 4～8L(dahil): örnek: 4 mil;küçük hacim: 4,5 mil;
8~12L(dahil): örnek: 5 mil;küçük hacim: 5.5 mil
12～18L(dahil): örnek: 6 mil;küçük hacim: 6,5 mil
|
||||||||||||||||||||||||||||
SSS:
Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Evet, biz fabrikayız, bağımsız hızlı dönüş prototip PCB üretimi ve büyük hacimli PCB üretim hatlarımız var.
S2: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)
S3: Üretim için size gönderdiğimde PCB dosyalarım güvende mi?
C: Müşterinin telif hakkına saygı duyuyoruz ve sizden yazılı izin almadıkça dosyalarınızla birlikte asla başkası için PCB üretmeyeceğiz ve bu dosyaları başka herhangi bir üçüncü şahısla paylaşmayacağız.Ve gerekirse müşteriyle Gizlilik Sözleşmesi imzalayabiliriz.
S4: PCB dosyamız/Gerber dosyamız yoksa, yalnızca PCB örneğine sahipsek, benim için üretebilir misiniz?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Sadece örnek PCB'yi bize gönderin, PCB tasarımını klonlayabilir ve üzerinde çalışabiliriz.
Q5: PCB için standart teslim süreniz nedir?
A: Örnek/prototip (3 m2'den az):
1-2 Katmanlar: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü
S6: Hangi ödemeyi kabul ediyorsunuz?
A: Banka Havalesi (T/T) veya Kredi Mektubu (L/C) veya Paypal (yalnızca 500 usd'nin altındaki küçük değerler için)
