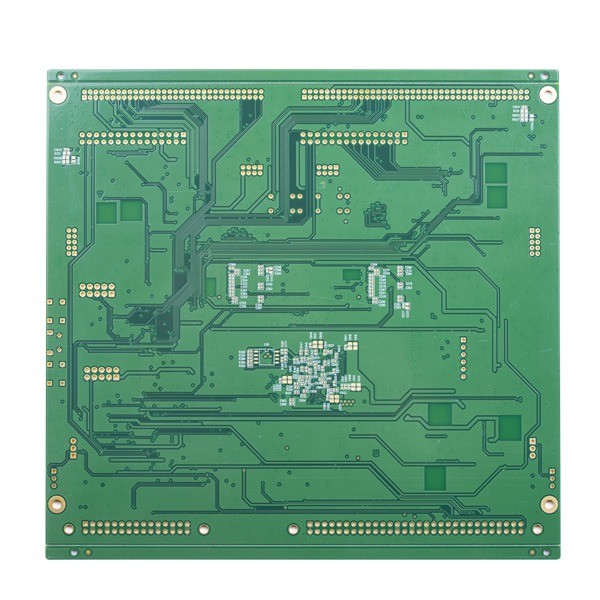

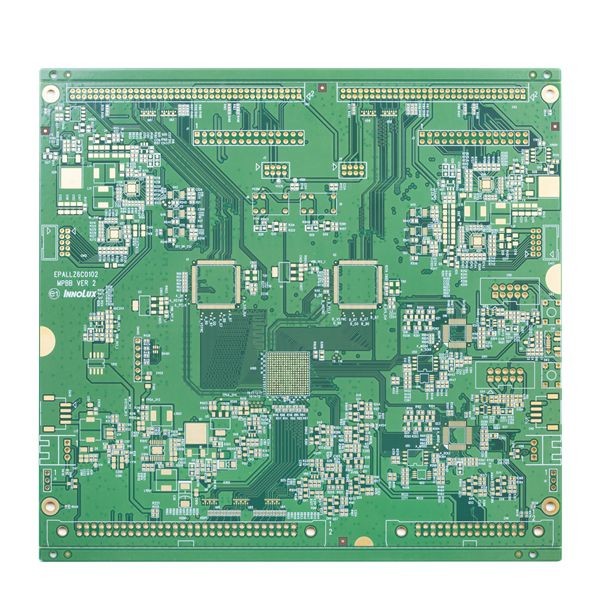

Küçük BGA Çok Katmanlı Baskılı Devre Kartı 6 Katmanlı 3mil Daldırma Altın
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Ürün adı | 6L Halojensiz Baskılı Devre Kartı | Malzeme | FR4 halojen içermez |
|---|---|---|---|
| PCB Katmanı | 6L | Tahta kalınlığı | 1,6 mm |
| bitmiş bakır kalınlığı | 1/1/1/1/1/1 OZ | 6L Halojensiz Baskılı Devre Kartı | 0.15mm |
| Min.PCB izi/boşluğu | 3/3milyon | Lehim maskesi rengi | YEŞİL |
| serigrafi rengi | Beyaz | Özel istek | halojensiz malzeme/0.25 mm BGA |
| Vurgulamak | 6L Çok Katmanlı Baskılı Devre Kartı,3mil Çok Katmanlı Baskılı Devre Kartı,3mil çok katmanlı kart |
||
Ürün Açıklaması
Küçük BGA Çok Katmanlı Baskılı Devre Kartı 6 Katmanlı 3mil Daldırma Altın
Çok Katmanlı Baskılı Devre Kartı Halojensiz Malzeme Küçük BGA Küçük Çizgi Alanı ve Boşluk Çok Katmanlı PCB
6L Halojensiz Baskılı Devre Kartı
Maksimum katman: 32 katman (≥20 katmanın gözden geçirilmesi gerekiyor)
Maksimum bitiş paneli boyutu: 740* 500 MM(>600 MM gözden geçirilmelidir)
Min bitiş paneli boyutu: 5 * 5mm
Min matkap deliği: 0,15 mm (＜0,15 mm gözden geçirilmelidir)
HDI Min matkap deliği: 0.08-0.10MM
En boy oranı: 15:1 (＞12:1 gözden geçirilmelidir)
Levha kalınlığı: 0,2~4,0 mm(＜0,2 mm,＞4 mm gözden geçirilmelidir)
Bakır kalınlığı: İç katman≤ 6 OZ(4L için ≥5 OZ, 6L için ≥4OZ, 8L ve üstü için ≥3OZ gözden geçirilecektir)
Dış katman bakır≤ 10 OZ(≥5 OZ gözden geçirilmelidir)
Deliklerdeki bakır ≤ 5 OZ (≥1 OZ'nin gözden geçirilmesi gerekiyor)
İç katmandaki minimum boşluk (tek taraflı): 4～8L(dahil): örnek: 4 mil;küçük hacim: 4,5 mil;
8~12L(dahil): örnek: 5 mil;küçük hacim: 5.5 mil
12～18L(dahil): örnek: 6 mil;küçük hacim: 6,5 mil
| PCB Katmanı | 6L | PCB malzemesi | FR4 |
| Bakır kalınlığı | 1/1/1/1/1/1 OZ | PCB kalınlığı | 1.6MM |
| Min.delik büyüklüğü | 0.15mm | Min.PCB izi/boşluğu: | 3/3milyon |
| PCB lehim maskesi | Yeşil | PCB serigrafi | Beyaz |
| PCB yüzeyi bitmiş | daldırma altın | PCB anahattı | Yönlendirme/V-CUT |
| Uygulama | Tıbbi cihazlar | ||
| Özel gereksinim: | küçük satır alanı ve boşluk: 3/3mil/dak.delik boyutu 0,15 mm/halojensiz/empedans kontrolü/0,25 mm BGA ile | ||
SSS:
1. Hangi hizmeti sağlayabilirsiniz?
Baskılı Devre kartı, Baskılı Devre Montajı, Hızlı Prototip siparişi
2. Teslim süreniz ne kadar hızlı?
HDI kartı en hızlı 3 WD, 2L ve 4L Sert kart en hızlı 24 saat
3. Hızlı teklif nasıl alınır?
Lütfen gerber dosyasını ve kartın ayrıntılarını sağlayın (katman, levha kalınlığı, bakır kalınlığı, yüzey işleme, lehim maskesi ve serigrafi rengi, varsa özel istek, talep miktarı vb. dahil)
Örnek liste:
| PCB Katmanı | 4L |
| PCB yüzeyi | ENIG |
| PCB malzemesi | FR4, TG135 |
| bitmiş Bakır kalınlığı | 2/2/2/2oz |
| lehim maskesi rengi | Çift taraflı, kırmızı |
| serigrafi | Çift taraflı, siyah |
| Miktar | 1000 adet, 2 hafta |
4.Hangi ödeme koşullarını kabul ediyorsunuz?
A: Banka Havalesi (T/T) veya Kredi Mektubu (L/C) veya Paypal (yalnızca 500 usd'nin altındaki küçük değerler için)
