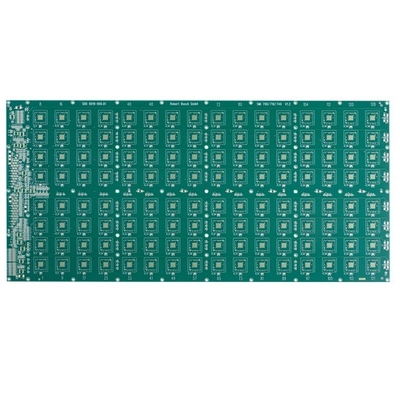

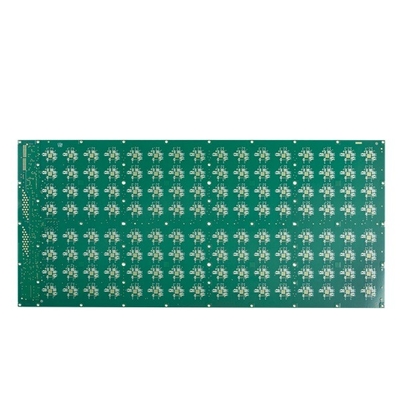

FR4 TG130 PCB Baskılı Devre Kartı Prototip Yeşil Lehim Maskesi

FR4 TG130 PCB Baskılı Devre Kartı Prototip Yeşil Lehim Maskesi

FR4 PCB Üretimi Prototip Baskılı Devre Kartı TG130 LF-HASL

Prototip Baskılı Devre Kartı

HSX ürünleri 1~32L FR-4 PCB, IMS PCB, HDI Kartları, yüksek frekanslı PTFE panoları ve Sert-esnek panoları vb. kapsar. Esnek hızlı dönüş üretim hizmetleri (en hızlı 12 saatten 72 saate kadar) ve ayrıca küçük hacimden kütleye sağlar hacimli PCB üretimi. Ürünler, iletişim, güç kaynakları, bilgisayar ağları, dijital ürünler, endüstriyel kontrol, bilim ve eğitim, tıbbi cihazlar ve havacılık gibi yüksek teknoloji alanlarında yaygın olarak kullanılmaktadır.

Maks katmanlar: 32 katman (katman ≥20 katman ise yeteneği gözden geçirmeniz gerekir)

Maksimum bitiş panel boyutu: 740* 500mm (panel boyutu>600mm ise yeteneği gözden geçirmeniz gerekir)

Minimum bitiş panel boyutu: 5 * 5mm (panel boyutu <5mm ise yeteneği gözden geçirmeniz gerekir)

PCB malzemesi: PI +FR4,FR4, Rogers, bakır taban, Al taban

PCB kalınlığı: 0,2~4,0 mm (bitmiş levha kalınlığı <0,2 mm veya >4 mm ise, yeteneğin değerlendirilmesi gerekecektir) (Ve tahta kalınlığı ≤ 0,6 mm ise, HASL yüzey işlemi için geçerli olmayacaktır)

İç bakır kalınlığı: Min 0,3/0,5 oz, Maks 3 oz, avans 4-6 oz

Dış bakırın bakır kalınlığı: Maks. 10 oz (yeteneğin değerlendirilmesi gerekir)

Yay ve döndürme: %0,075

dak.delik boyutu: 0,15 mm(<0,15 mm'nin gözden geçirilmesi gerekiyor)

HDI Min matkap deliği: 0.08-0.10MM

Minimum PCB izi/boşluğu: 3mil(0,075mm)

PCB taslağı: Yönlendirme/V-CUT/Delme

Lehim maskesi kalınlığı: standart 15-20um;Gelişmiş: 35um

Min lehim maskesi köprü genişliği: yeşil 4mil, diğer renk 4.8mil

Lehim maskesi doldurma delikleri: 0,1-0,5 mm

Lehim maskesinin rengi: yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz, vb.

PCB serigrafi: Beyaz, Siyah ve isteğiniz gibi

Soyulabilir maske kalınlığı: 500-1000um

OSP'nin oksidasyon filmi: 0.2-0.5um

SSS:

S1: Üretim için ne tür PCB dosya formatlarını kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)

S2.Dosya dışında başka hangi bilgiler sunulmalıdır?

C: Teklif için aşağıdaki özellikler gereklidir:
1) Ana malzeme
2) Levha kalınlığı:
3) Bakır kalınlığı
4) Yüzey işleme:
5) lehim maskesi ve serigrafi rengi
6) Talep miktarı

S3.PCB dosyası/GBR dosyası yok, sadece PCB örneğine sahip olun, onu benim için üretebilir misiniz?

C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Ama bize örnek PCB'yi göndermeniz gerekiyorsa, PCB tasarımını klonlayabiliriz.

S4.BOM Listesi nedir?

Y: BOM listesi, projenizi oluşturmak için gereken bileşenleri listeleyen bir Malzeme Listesidir.BOM listesi, montajı gereken parçaların parça numarasını, markasını, referans göstergesini, miktarını ve açıklamasını içerir.

S5.Devre kartlarınız nerede üretiliyor?

A: Çin merkezli profesyonel bir PCB üreticisi olarak, tüm devre kartları Çin'de üretilmektedir.
