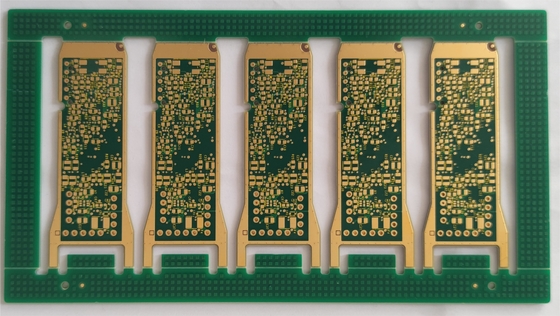

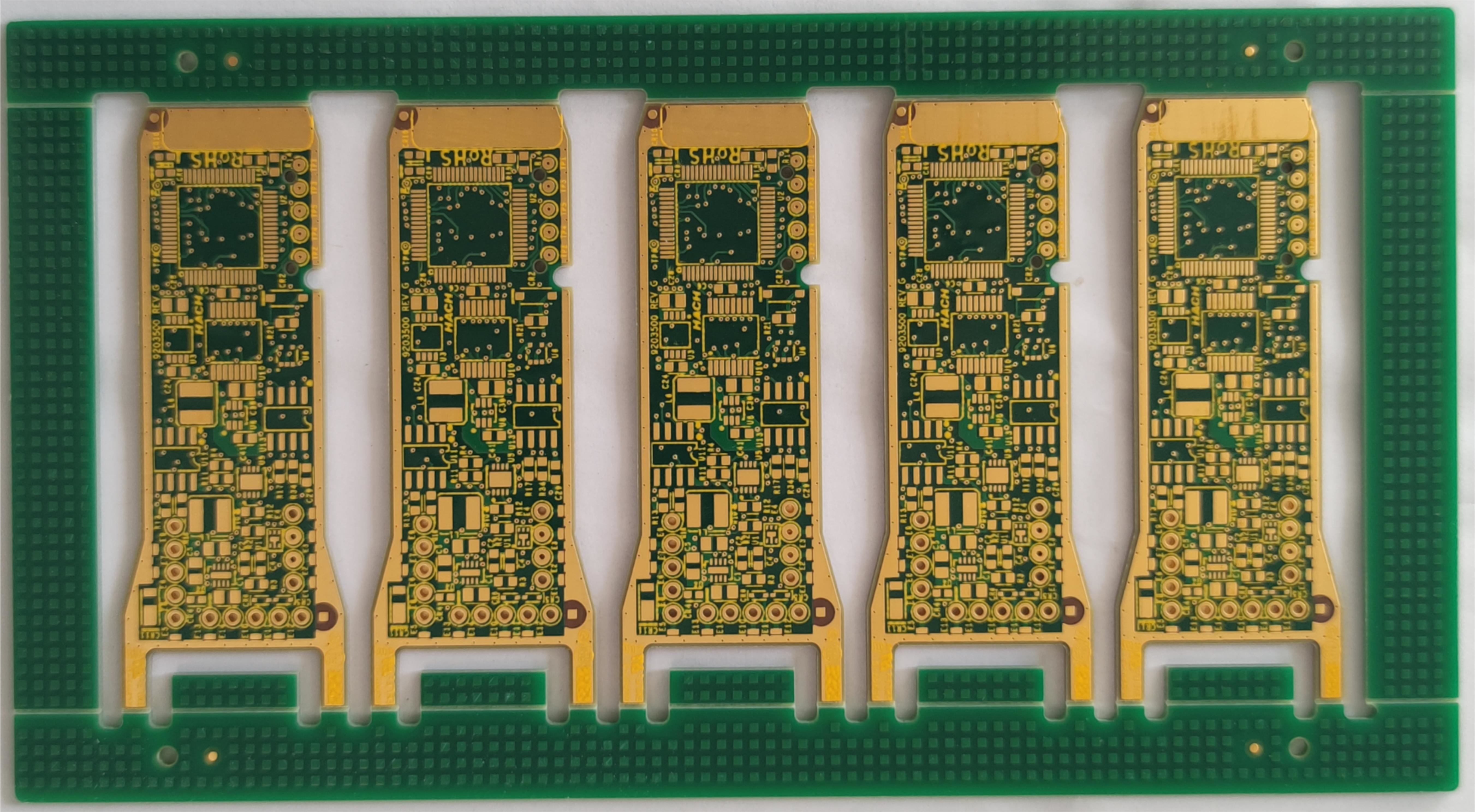

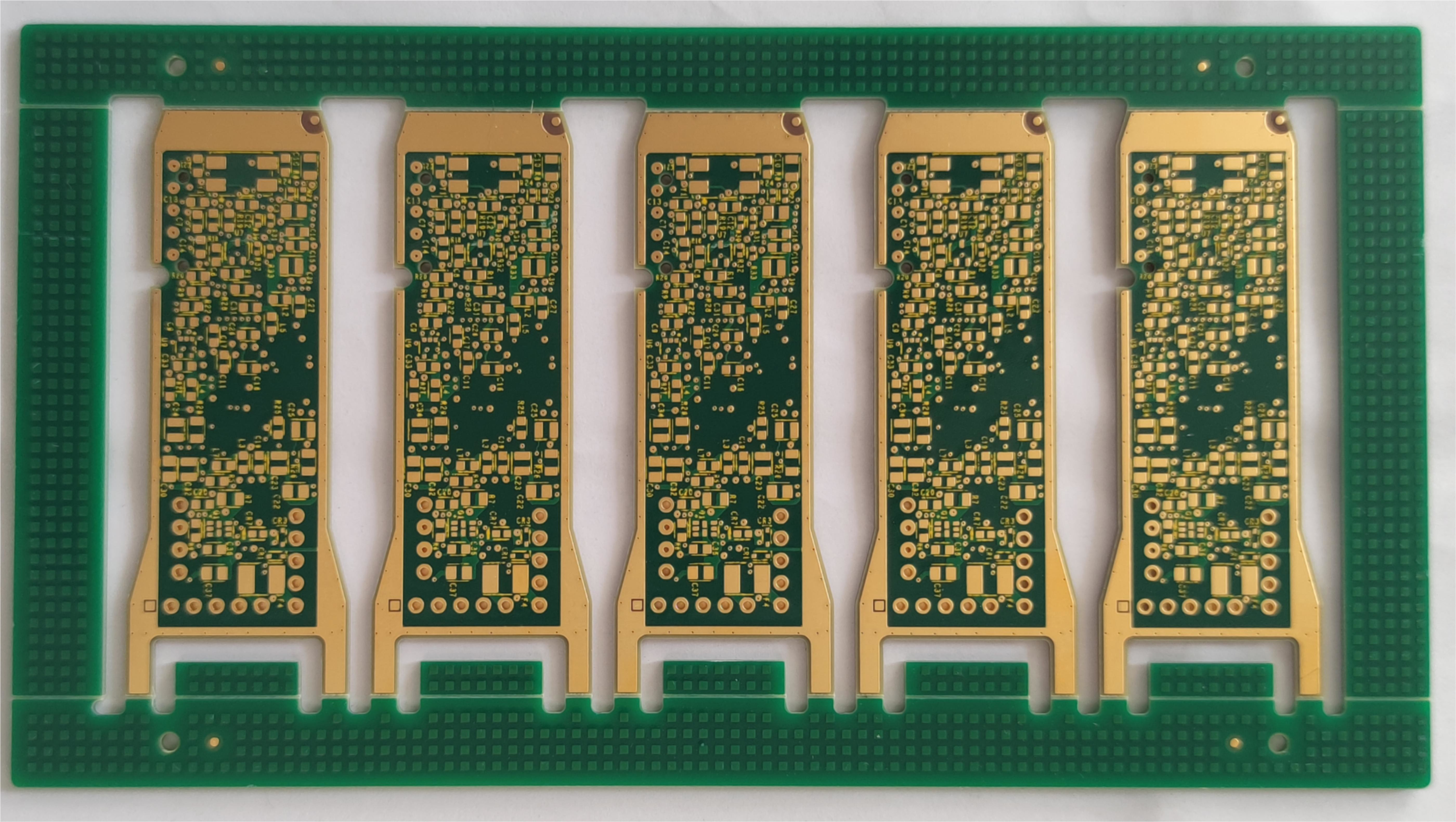

2U Çok Katmanlı Baskılı Devre Kartı OSP Yüzey 12 Katmanlı PCB

2U Çok Katmanlı Baskılı Devre Kartı OSP Yüzey 12 Katmanlı PCB

Hızlı Dönüş Prototip Daldırma Altın 2u 12 Katmanlı PCB OSP Yüzey FR4 TG150

12KatmanFR4 TG150 PCB Yeşil Lehim Maskesi Empedans Kontrolü

2010 yılında kurulan Shenzhen Huashengxin Circuit, baskılı devre kartları için profesyonel bir üreticidir.HSX Circuit, esnek hızlı üretim hizmetleri (12 saatten 72 saate kadar) ve ayrıca küçük hacimli ila büyük hacimli PCB üretimi sağlar.Ürünleri 1~32L FR-4 PCB, IMS PCB, HDI Kartları, yüksek frekanslı PTFE kartları ve Sert-esnek panolar vb.

Ürünleri, iletişim, güç kaynakları, bilgisayar ağları, dijital ürünler, endüstriyel kontrol, bilim ve eğitim, tıbbi cihazlar ve havacılık gibi yüksek teknoloji alanlarında yaygın olarak kullanılmaktadır.

HSX'in Avantajları:
1) 10 yıldır profesyonel üretim PCB'si
2) Üst düzey konumlandırma, profesyonel üretim hattı
3) İstikrarlı ve olgun üretim teknolojisi
4) Yüksek güvenilirlik kalite güvencesi
5) Kapsamlı piyasa hizmet sistemi
6) Hızlı yanıt, hızlı teslimat

Maksimum katmanlar: 32 katman (20'den fazla katman varsa, yeteneği gözden geçirmeniz gerekir)

Maksimum bitiş paneli boyutu: 740* 500 MM (600 MM'den büyükse, yeteneğin gözden geçirilmesi gerekir)

Minimum bitiş paneli boyutu: 5 * 5mm

Hammadde: PI +FR4,FR4, Rogers, AI vb.

PCB bitmiş levha kalınlığı: 0,2~4,0 mm (eğer 0,2 mm'den az veya 4 mm'den fazla ise gözden geçirilmelidir) (kart kalınlığı ≤ 0,6 mm ise, HASL yüzeyi için geçerli değildir)

İç ve dış taban bakırının bakır kalınlığı: Min 0,3/0,5 oz, Maks 3 oz, ilerleme 4-6 oz

Bitmiş dış bakır: 6 oz

Yay ve döndürme: %0,075

dak.delik boyutu: 0,15 mm(<0,15 mm, yeteneği gözden geçirmelidir)

HDI Min matkap deliği: 0.08-0.10MM

PCB izi/boşluğu: 3mil(0,075mm)

PCB taslağı: Yönlendirme/Delme/V-KESME

Lehim maskesi kalınlığı: standart 15-20um;Gelişmiş: 35um

Min lehim maskesi köprü genişliği: yeşil 4mil, diğer renk 4.8mil

Lehim maskesi takılı delikler: 0,1-0,5 mm

Lehim maskesinin rengi: yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz vb.

PCB serigrafi: Beyaz, Siyah vb.

Soyulabilir maske kalınlığı: 500-1000um

OSP'nin oksidasyon filmi: 0.2-0.5um

SSS:

1. Hangi hizmeti sağlayabilirsiniz?

Baskı Devre kartı, Baskı Devre Montajı, Hızlı Prototip siparişi

2. Teslimat süreniz ne kadar hızlı?

HDI kartı en hızlı 3 WDs, 2L ve 4L Sert kart en hızlı 24H

3. Hızlı teklif nasıl alınır?

Lütfen gerber dosyasını ve kartın detaylarını sağlayın (katman, levha kalınlığı, bakır kalınlığı, yüzey işleme, lehim maskesi ve serigrafi rengi, varsa özel istek, talep miktarı vb. dahil)

Örnek liste:

4. Hangi ödeme koşullarını kabul ediyorsunuz?

A: Banka Havalesi (T/T) veya Akreditif (L/C) veya Paypal (yalnızca 500 usd'den düşük küçük değerler için)
