2oz 2.4mm 6 Katmanlı PCB Prototip HDI Hızlı Dönüş Baskılı Devre Kartları

2oz 2.4mm 6 Katmanlı PCB Prototip HDI Hızlı Dönüş Baskılı Devre Kartları

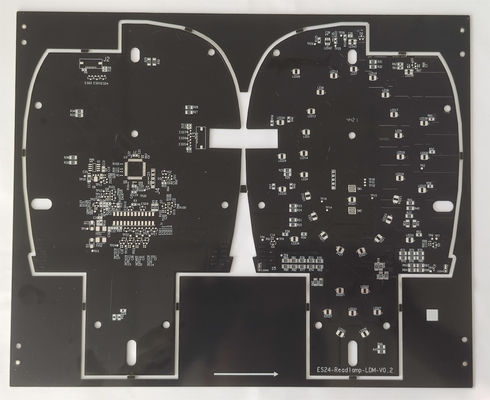

2oz 2.4mm 6 Katmanlı Prototip HDI Hızlı Dönüş PCB Siyah Lehim Maskesi

HSX Devresi, tek katmanlıdan 32L FR-4 PCB'ye, IMS PCB, HDI Kartlarından yüksek frekans PTFE kartlarına ve Sert-esnek panolara kadar aylık 5.000'den fazla PCB ürününü kapsar.Esnek hızlı üretim hizmetleri (12 ila 72 saat) ve ayrıca küçük hacimli ila büyük hacimli PCB üretimi sağlıyoruz.

Ürünler, iletişim, güç kaynakları, bilgisayar ağları, dijital ürünler, endüstriyel kontrol, bilim ve eğitim, tıbbi cihazlar ve havacılık gibi yüksek teknoloji alanlarında yaygın olarak kullanılmaktadır.

Maksimum katmanlar: 32 katman (≥20 katmanın gözden geçirilmesi gerekiyor)

Maksimum bitiş paneli boyutu: 740* 500 MM(>600 MM'nin gözden geçirilmesi gerekiyor)

Minimum bitiş paneli boyutu: 5 * 5mm

PCB malzemesi: PI +FR4,FR4, Rogers...

PCB kalınlığı: 0.2~4.0mm(＜0.2 mm,＞4 mm gözden geçirilmelidir) (Karton kalınlığı ≤ 0.6mm, HASL yüzeyi için geçerli değildir)

iç ve dış taban bakırının bakır kalınlığı: Min 0,3/0,5 oz, Maks 3 oz, avans 4-6 oz

Yay ve döndürme: %0,075

dak.delik boyutu: 0,15 mm(<0,15 mm'nin gözden geçirilmesi gerekiyor)

HDI Min matkap deliği: 0.08-0.10MM

PCB izi/boşluğu: 3mil(0,075mm)

PCB taslağı: Yönlendirme/V-CUT/Delme

Lehim maskesi kalınlığı: standart 15-20um;Gelişmiş: 35um

Min lehim maskesi köprü genişliği: yeşil 4mil, diğer renk 4.8mil

Lehim maskesi doldurma delikleri: 0,1-0,5 mm

Lehim maskesinin rengi: yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz, vb.

PCB serigrafi: Beyaz, Siyah ve isteğiniz gibi

Soyulabilir maske kalınlığı: 500-1000um

OSP'nin oksidasyon filmi: 0.2-0.5um
