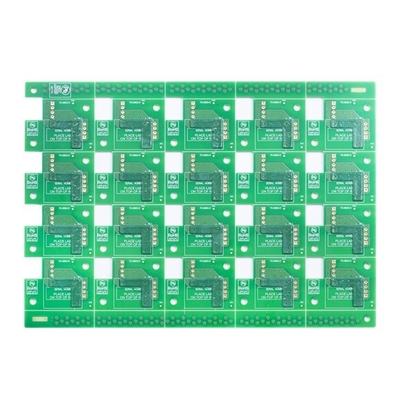

Daldırma Altın Çok Katmanlı Devre Kartı 6L FR4 Halojensiz Yeşil Lehim Maskesi Rengi
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Ürün adı | 6L Baskılı Devre Kartı | Malzeme | FR4 halojensiz |
|---|---|---|---|
| PCB Katmanı | 6 litre | Tahta kalınlığı | 1,6 mm |
| Bitmiş bakır kalınlığı | 1/1/1/1/1/1 ons | 6L Halojensiz Baskılı Devre Kartı | 0,15 mm |
| Min.PCB izi/boşluğu | 3/3mil | Lehim maskesi rengi | Yeşil |
| Özel istek | halogen free material; halojen içermeyen malzeme; BGA BGA | ||
| Vurgulamak | Daldırma Altın çok katmanlı devre kartı,6L çok katmanlı devre kartı,Halojensiz çok katmanlı fr4 pcb |
||
Ürün Açıklaması
Daldırma Altın Çok Katmanlı Baskılı Devre Kartı 6L Halojensiz
Maksimum katmanlar: 32 katman (≥20 katmanın gözden geçirilmesi gerekiyor)
Maksimum bitiş paneli boyutu: 740* 500 MM(>600 MM'nin gözden geçirilmesi gerekiyor)
Minimum bitiş paneli boyutu: 5 * 5mm
Minimum matkap deliği: 0,15 mm (<0,15 mm'nin gözden geçirilmesi gerekiyor)
HDI Min matkap deliği: 0.08-0.10MM
En boy oranı: 15:1 (>12:1'in gözden geçirilmesi gerekiyor)
Tahta kalınlığı: 0,2~4,0 mm(＜0,2 mm,＞4 mm gözden geçirilmelidir)
Bakır kalınlığı: İç katman≤ 6 OZ (4L için ≥5 OZ, 6L için ≥4OZ, 8L ve üzeri için ≥3OZ gözden geçirilmelidir)
Dış katman bakır≤ 10 OZ(≥5 OZ gözden geçirilmelidir)
Deliklerdeki bakır≤ 5 OZ(≥1 OZ) gözden geçirilmeli
İç katmandaki minimum boşluk (tek taraflı): 4~8L(dahil): örnek: 4 mil;küçük hacim: 4,5 mil;
8~12L(dahil): numune: 5 mil;küçük hacim: 5,5 mil
12～18L(dahil): numune: 6 mil;küçük hacim: 6,5 mil
| PCB Katmanı | 6 litre | PCB malzemesi | FR4 |
| bakır kalınlığı | 1/1/1/1/1/1 OZ | PCB kalınlığı | 1,6 mm |
| dak.delik büyüklüğü | 0,15 mm | Min.PCB izi/boşluğu: | 3/3mil |
| PCB lehim maskesi | Yeşil | PCB serigrafi | Beyaz |
| PCB yüzeyi bitmiş | Daldırma Altın | PCB taslağı | Yönlendirme/V-KESME |
| Uygulama | Tıbbi cihazlar | ||
| Özel gereksinim: | küçük satır alanı ve boşluk: 3/3mil/dak.delik boyutu 0,15 mm/halojensiz/empedans kontrolü/0,25 mm BGA aracılığıyla | ||
Uygulamaile ilgiliPCB Baskılı Devre Kartı:
1, Telekom İletişimi
2, Tüketici Elektroniği
3, Güvenlik monitörü
4, Araç Elektroniği
5, Akıllı Ev
6, Endüstriyel kontroller
7, Askeri ve Savunma
8, Otomotiv
9, Akıllı Ev
10, Endüstriyel Otomasyon
11, Tıbbi Cihazlar
12, Yeni Enerji
Ve bunun gibi
SSS:
1. Hangi hizmeti sağlayabilirsiniz?
Baskı Devre kartı, Baskı Devre Montajı, Hızlı Prototip siparişi
2. Teslimat süreniz ne kadar hızlı?
HDI kartı en hızlı 3 WDs, 2L ve 4L Sert kart en hızlı 24H
3. Hızlı teklif nasıl alınır?
Lütfen gerber dosyasını ve kartın detaylarını sağlayın (katman, levha kalınlığı, bakır kalınlığı, yüzey işleme, lehim maskesi ve serigrafi rengi, varsa özel istek, talep miktarı vb. dahil)
Örnek liste:
| PCB Katmanı | 4 litre |
| PCB yüzeyi | ENİG |
| PCB malzemesi | FR4, TG135 |
| bitmiş Bakır kalınlığı | 2/2/2/2 ons |
| lehim maskesi rengi | Çift taraflı, kırmızı |
| Serigrafi | Çift taraflı, siyah |
| Miktar | 1000 adet, 2 hafta |
4. Hangi ödeme koşullarını kabul ediyorsunuz?
A: Banka Havalesi (T/T) veya Akreditif (L/C) veya Paypal (yalnızca 500 usd'den düşük küçük değerler için)
