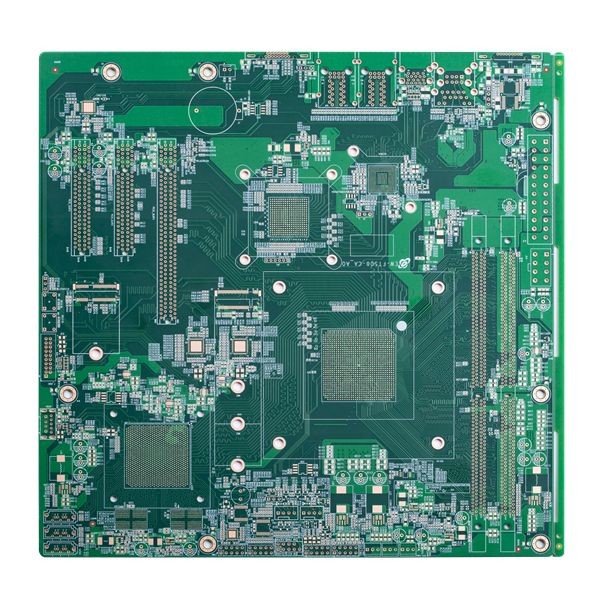

Ağır Bakır Çok Katmanlı Devre Kartı FR4 TG130 Daldırma Altın

4L Çok Katmanlı Baskılı Devre Ağır bakır empedans kontrolü daldırma altın 30um delik bakır

30um Delikli bakır ile 4L Baskılı Devre Kartı

Shenzhen Huashengxin Circuit 2010 yılında kuruldu. Profesyonel bir PCB üreticisidir.Ürünleri tek katmandan 32 katmana kadar FR4 PCB, IMS PCB, HDI Panoları, Bakır tabanlı PCB, yüksek frekanslı PTFE panoları ve Rigid-flex panoları vb. kapsar ve iletişim endüstrisinde, güç kaynakları cihazlarında, bilgisayar ağlarında yaygın olarak uygulanır. havacılık endüstrisine.HSX, esnek hızlı dönüşlü üretim hizmetleri (en hızlı 12 saatten 72 saate kadar) ve ayrıca küçük hacimli ila büyük hacimli PCB üretimleri sağlar.

Katman: 1-32 katman (tahtanın katmanını>/= 20L olarak değerlendirmesi gerekir).

Maksimum bitiş paneli boyutu 740* 500 mm'dir, ancak panel tarafı >600 MM ise, bunu değerlendirmeniz gerekecektir.

Minimum panel boyutu 5*5 mm'dir.

Hammaddeler: FR4, Rogers, Halojensiz, Yüksek TG malzemeleri, Bakır taban, Al taban, vb.

PCB kalınlığı: 0,2 ~ 4,0 mm (kalınlık 0,2 mm'den az veya 4 mm'den fazla ise ilk önce değerlendirilmesi gerekir)

PCB bakır kalınlığı: İç katman≤ 6 OZ (ancak bakır kalınlığı 4L için ≥5 OZ, 6L için ≥4OZ, 8L ve üstü için ≥3OZ değerlendirilecektir)
Dış katman bakır: ≤ 10 OZ(≥5 OZ değerlendirilmeli)

Eğilme ve bükülme toleransı: %0,075.

Min delik boyutu: 1) Levha kalınlığı ≤2,0 mm ise, minimum delik boyutu 0,20 mm'dir.Tahta kalınlığı> 2.0 mm ise, minimum delik boyutu: en boy oranı ≤10 (matkap ucu için)

2) Levha kalınlığı ≤0,8 mm ise, minimum delik boyutu 0,10 mm'dir.Levha kalınlığı ≤1.2 mm ise, minimum delik boyutu 0.15 mm'dir.

Lehim maskesi rengi: Yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz ve müşterilerin belirttiği gibi.

Serigrafi rengi: Beyaz, siyah ve müşterilerin belirttiği gibi.

Yüzey bitmiş: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Daldırma Gümüş, ENEPIG, Sert altın kaplama, vb.

SSS:

Q1: bir fabrika veya ticaret şirketi misiniz?
C: Shenzhen, Çin'deki PCB fabrikasıyız.Bağımsız hızlı dönüş prototip PCB üretim hattımız ve seri üretim hatlarımız var.

S2: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)

S3: Üretim için size gönderdiğimde PCB dosyalarım güvende mi?
C: Müşterinin telif hakkına saygı duyuyoruz ve sizden yazılı izin almadıkça dosyalarınızla birlikte asla başkası için PCB üretmeyeceğiz ve bu dosyaları herhangi bir 3. şahısla paylaşmayacağız.Gerekirse müşteriyle Gizlilik Sözleşmesi imzalayabiliriz.

S4: PCB dosyamız/Gerber dosyamız yoksa, sadece PCB örneğine sahipseniz, benim için üretebilir misiniz?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Ama bize örnek PCB'yi göndermenize ihtiyacımız var, PCB tasarımını klonlayabiliriz.

Q5: PCB için standart teslim süreniz nedir?

A: Örnek/prototip (3 m2'den az):
1-2 Katman: 3 ila 5 iş günü (hızlı dönüş için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş için en hızlı 48 saat)

Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü

Q6: Hangi ödeme koşullarını kabul ediyorsunuz?
A: Banka Havalesi (T/T), Akreditif (L/C), Paypal (yalnızca 500 usd'den küçük küçük değerler için)
