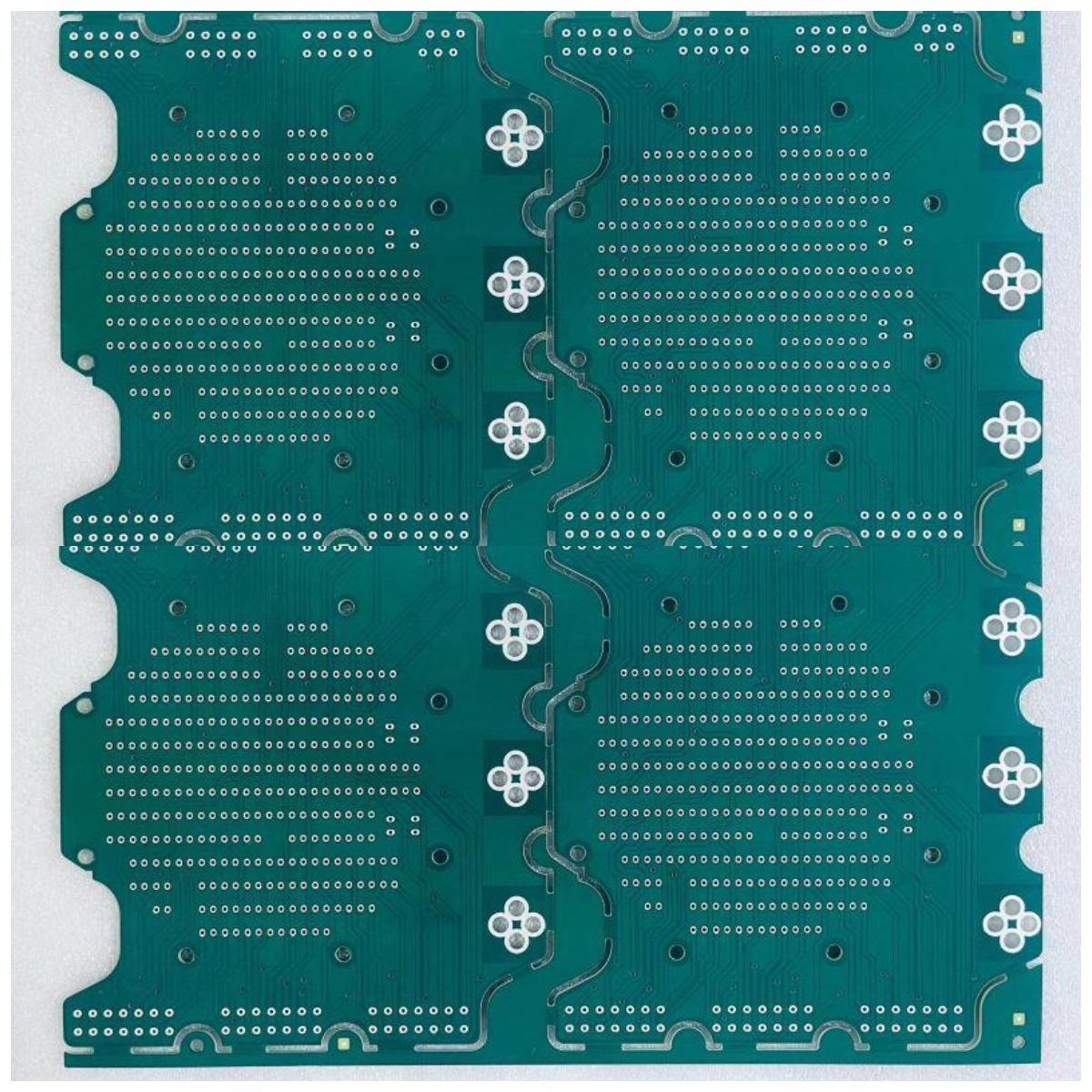

TG170 4L Çok Katmanlı Baskılı Devre Kartı Ağır Bakır 3oz İç

4L Çok Katmanlı Baskılı Devre Kartı Ağır bakır 3oz İç bakır 10oz bitmiş dış bakır Empedans Kontrolü

4L Baskılı Devre Kartı Ağır Bakır

HSX ürünleri 1~32L FR-4 PCB, IMS PCB, HDI Panoları, yüksek frekanslı PTFE panoları ve Rigid-flex panoları vb. kapsar. Esnek hızlı dönüşlü üretim hizmetleri (en hızlı 12 saatten 72 saate kadar) ve ayrıca küçük hacimden kütleye hacimli PCB üretimi. Ürünler, iletişim, güç kaynakları, bilgisayar ağları, dijital ürünler, endüstriyel kontrol, bilim ve eğitim, tıbbi cihazlar ve havacılık gibi yüksek teknoloji alanlarında yaygın olarak kullanılmaktadır.

Maksimum katmanlar: 32 katman (katman ≥20 katman ise yeteneği gözden geçirmeniz gerekir)

Maks. panel boyutu: 740* 500 mm (panel boyutu>600 mm ise yeteneğin gözden geçirilmesi gerekir)

Minimum panel boyutu: 5 * 5 mm (panel boyutu <5 mm ise yeteneği gözden geçirmeniz gerekir)

PCB malzemesi: PI +FR4, FR4, Rogers, bakır taban, Al taban

PCB kalınlığı: 0,2~4,0 mm (bitmiş levha kalınlığı＜0,2 mm veya＞4 mm ise, kapasitenin değerlendirilmesi gerekir) (Ve eğer tahta kalınlığı ≤ 0,6 mm ise, HASL yüzey işlemi için geçerli olmayacaktır)

İç bakır kalınlığı: Min 0.3/0.5oz, Max 3oz, avans 4-6oz

Dış bakırın bakır kalınlığı: Max 10oz (yeteneğin değerlendirilmesi gerekir)

Yay ve büküm: %0,075

Min.delik boyutu: 0.15 mm (＜0.15 mm gözden geçirilmelidir)

HDI Min matkap deliği: 0.08-0.10MM

Min PCB izi/boşluğu: 3mil(0.075mm)

PCB anahattı: Yönlendirme/V-CUT/Delme

Lehim maskesi kalınlığı: standart 15-20um;Gelişmiş: 35um

Min lehim maskesi köprü genişliği: yeşil 4mil, diğer renk 4.8mil

Lehim maskesi doldurma delikleri: 0.1-0.5mm

Lehim maskesinin rengi: yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz, vb.

PCB serigrafi: Beyaz, Siyah ve isteğiniz gibi

Soyulabilir maske kalınlığı: 500-1000um

OSP'nin oksidasyon filmi: 0.2-0.5um

SSS:

S1: Üretim için ne tür PCB dosya formatlarını kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)

S2.Dosya dışında başka hangi bilgiler sunulmalıdır?

A: Teklif için aşağıdaki özellikler gereklidir:
1) Ana malzeme
2) Tahta kalınlığı:
3) Bakır kalınlığı
4) Yüzey işleme:
5) lehim maskesi ve serigrafi rengi
6) Talep miktarı

S3.PCB dosyası/GBR dosyası yok, sadece PCB örneği var, benim için üretebilir misin?

C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Ama bize örnek PCB'yi göndermeniz gerekiyorsa, PCB tasarımını klonlayabiliriz.

S4.Malzeme Listesi Listesi nedir?

C: Malzeme Listesi, projenizi oluşturmak için gerekli bileşenleri listeleyen bir Malzeme Listesidir.BOM listesi, birleştirilmesi gereken parçaların parça numarasını, markasını, referans göstergesini, miktarını ve tanımını içerir.

S5.Devre kartlarınız nerede üretiliyor?

C: Çin merkezli profesyonel bir PCB üreticisi olarak tüm devre kartları Çin'de üretilmektedir.
