Sert Çok Katmanlı Baskılı Devre Kartı FR4 94V0 ENIG Yüzey Yeşil Lehim Maskesi
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Katmanı | ENIG YÜZEYLİ 8L YEŞİL PCB | malzeme | TG150 |
|---|---|---|---|
| PCB yüzeyi | Akımsız Nikel Daldırma Altın/ENIG/Daldırma Altın | Lehim maskesi | Yeşil |
| En küçük PCB izi/boşluğu | 4/4mil | En Küçük Delik | 0.25mm |
| UygulamaEndüstriyel kontrol ürünleri | dijital ürün | özel gereksinim | IPC class3/Reçine Tıkanmış Delik ve Kaplama Üzeri |
| Vurgulamak | Sert Çok Katmanlı Baskılı Devre Kartı,Çok Katmanlı Baskılı Devre Kartı ENIG Yüzeyi,94V0 Sert Baskılı Devre Kartı |
||
Ürün Açıklaması
ENIG Yüzeyli ve Yeşil Lehim Maskeli Çok Katmanlı Baskılı Devre Kartı Sert PCB Sert Devre FR4 94V0

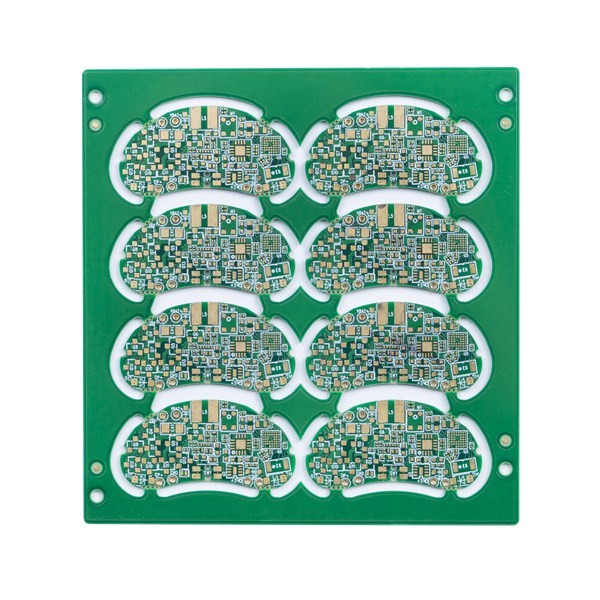

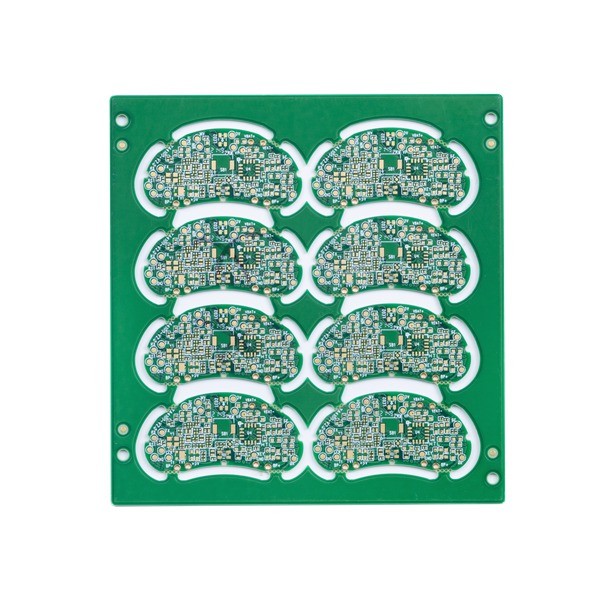

ENIG YÜZEYLİ 8L YEŞİL PCB
Sert PCB'ler, yapılarında katı ve esnek olmayan bir baskılı devre kartı şeklidir ve bu nedenle bükülemez veya bükülemezler.Bir substrat tabakası, bir bakır tabaka, bir lehim maskesi tabakası ve bir serigraf tabakası dahil olmak üzere, yapıştırıcı ve ısı ile birleştirilen birkaç farklı tabakadan oluşurlar.
Baskılı devre kartları tek katmanlı, çift katmanlı ve çok katmanlı devre içerir, sert PCB'ler ihtiyaç duyulan gereksinimlere göre bu formlardan herhangi birini alabilir.Ancak, üretildikten sonra değiştirilemezler veya değiştirilemezler.
Sert PCB Uygulamaları:
- Bilgisayarlar ve Dizüstü Bilgisayarlar
- Telekomünikasyon Ekipmanları – Cep Telefonu, Tabletler ve Farklı El Yardım Cihazları
- Dosya sunucusu ve Veri depolama
- Sinyal iletimi, hücre, akıllı telefon tekrarlayıcılar, GPS
- Uydu
- Tıbbi Ekipman: Test, Röntgen, Kalp Monitörü, CAT Taraması
- Endüstriyel ekipman
- Atom ve Nükleer Sistemler
- Askeri ve Savunma Teçhizatı
- Otomotiv
- havacılık
| Devre kartı Katman sayısı: | 8L | Devre kartı Hammaddesi: | FR4, TG150 |
| Katman Bakır kalın: | 1/1/1/1/1/1/1/1 OZ | Tahta kalınlığı: | 1.6MM |
| En küçük delik boyutu: | 0.25mm | En küçük PCB izi/boşluğu: | 4/4mil |
| Lehim maskesi rengi: | Yeşil | İpek ekran rengi: | Beyaz |
| PCB yüzeyi bitmiş: |
daldırma altın |
Pano profili: | Yönlendirme/V-CUT |
| PCB Kartı Uygulaması: |
Endüstriyel Ürünler |
||
| Özel gereksinim talep etme: | IPC class3/Reçine Tıkanmış Delik ve Kaplama Üzeri | ||
SSS:
S1: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)
S2.Dosya dışında başka hangi bilgiler sunulmalıdır?
A: Teklif için aşağıdaki özellikler gereklidir:
1) Ana malzeme
2) Levha kalınlığı:
3) Bakır kalınlığı
4) Yüzey işleme:
5) lehim maskesi ve serigrafi rengi
6) Miktar
S3.PCB dosyası/GBR dosyası yok, sadece PCB örneği var, benim için üretebilir misin?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Örnek PCB'yi bize göndermeniz yeterlidir, PCB tasarımını klonlayıp üzerinde çalışabiliriz.
S4.Malzeme Listesi nedir?
C: Malzeme Listesi, projenizi oluşturmak için gerekli bileşenleri listeleyen bir Malzeme Listesidir.Ürün reçeteleri, parça numarası, marka, referans göstergesi, miktar ve monte edilmesi gereken parçaların tanımını içerir.
S5.Devre kartlarınız nerede üretiliyor?
C: Çin merkezli profesyonel bir PCB üreticisi olarak tüm devre kartları Çin'de üretilmektedir.
