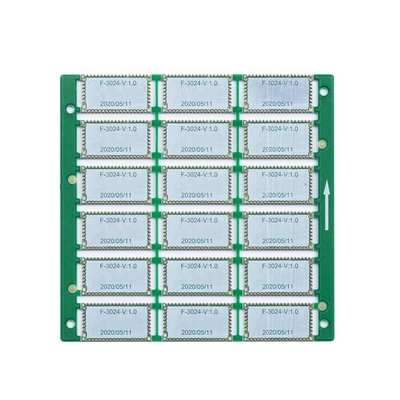

4L Çok Katmanlı Baskılı Devre Kartı Yarım Delik IPC Sınıf 3 Prototip PCB hızlı imalat

Çok Katmanlı Baskılı Devre Kartı 4L PCB Yarım Delik IPC Sınıf 3 Prototip Baskılı Devre Kartı

4 KATLI BASKILI DEVRE KARTI

HSX Circuit, toplam 10.000 metrekarelik bir üretim alanını kapsar, 350'den fazla işçi çalıştırır ve her ay 5.000'den fazla PCB türü üretir.Ürünlerimiz birçok endüstride, iletişimde, güç kaynaklarında, bilgisayar ağlarında, dijital ürünlerde, endüstriyel kontrolde, bilim ve eğitimde, tıbbi cihazlarda ve havacılıkta vb. yaygın olarak kullanılmaktadır.

Maksimum katman 32 katmandır (≥20 katmanın gözden geçirilmesi gerekir)

Maksimum bitiş paneli boyutu 740* 500 MM'dir, ancak panel tarafı >600 MM ise kartı gözden geçirmeniz gerekir

Min bitiş paneli boyutu 5 * 5 mm'dir

PCB malzemesi PI +FR4,FR4, Rogers, etch içerir

PCB kalınlık kapasitesi 0,2~4,0 mm'dir (<0,2 mm veya >4 mm olduğunda gözden geçirilmesi gerekir) (ve levha kalınlığı ile HASL yüzeyi yapılamaz)</=0.6mm)

Bakır iç ve dış taban bakır kalınlığı kapasitesi: Min 0.3/0.5oz, Maks 3oz, avans 4-6oz

Eğilme ve bükülme toleransı: %0,075

Min.delik boyutu: 0.15 mm (0,15 mm'den küçükse kartı gözden geçirmeniz gerekir)

HDI Min delme deliği kapasitesi: 0,08-0,10MM

PCB parça/boşluk kapasitesi: 3mil(0.075mm)

PCB anahat yöntemi: Yönlendirme/V-CUT/Delme

Lehim maskesi kalınlık kapasitesi: standart 15-20um;Gelişmiş: 35um

Min lehim maskesi köprü genişliği kapasitesi: yeşil 4mil, diğer renk 4.8mil

Lehim maskesi doldurma delikleri kapasitesi: 0.1-0.5mm

Lehim maskesinin rengi yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz vb.

PCB serigrafi beyaz, Siyah ve isteğiniz gibi içerir

Soyulabilir maske kalınlık kapasitesi: 500-1000um

OSP yeteneğinin oksidasyon filmi: 0.2-0.5um

HSX Devresinin Avantajları:
1) 10 yıldır profesyonel üretim PCB
2) Üst düzey konumlandırma, profesyonel üretim hattı
3) Kararlı ve olgun üretim teknolojisi
4) Yüksek güvenilirlik kalite güvencesi
5) Kapsamlı pazar hizmet sistemi
6) Hızlı yanıt, hızlı teslimat

SSS:

S1: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)

S2.Dosya dışında başka hangi bilgiler sunulmalıdır?

A: Teklif için aşağıdaki özellikler gereklidir:
1) Ana malzeme
2) Tahta kalınlığı:
3) Bakır kalınlığı
4) Yüzey işleme:
5) lehim maskesi ve serigrafi rengi
6) Miktar

S3.PCB dosyası/GBR dosyası yok, sadece PCB örneği var, benim için üretebilir misin?

C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Sadece örnek PCB'yi bize gönderin, PCB tasarımını klonlayabilir ve üzerinde çalışabiliriz.

S4.Malzeme Listesi nedir?

C: Malzeme Listesi, projenizi oluşturmak için gerekli bileşenleri listeleyen bir Malzeme Listesidir.Ürün reçeteleri, parça numarası, marka, referans göstergesi, miktar ve monte edilmesi gereken parçaların tanımını içerir.

S5.Devre kartlarınız nerede üretiliyor?

C: Çin merkezli profesyonel bir PCB üreticisi olarak tüm devre kartları Çin'de üretilmektedir.
