Küçük 8 Katmanlı Baskılı Devre Kartı Uzun Yönlendirme 2 OZ Min Bakır Küçük Delik

Çok Katmanlı Baskılı Devre Kartı 8L Baskılı Devre Kartı Küçük Devre PCB Uzun Yönlendirme 2 OZ Min Bakır Küçük Delik

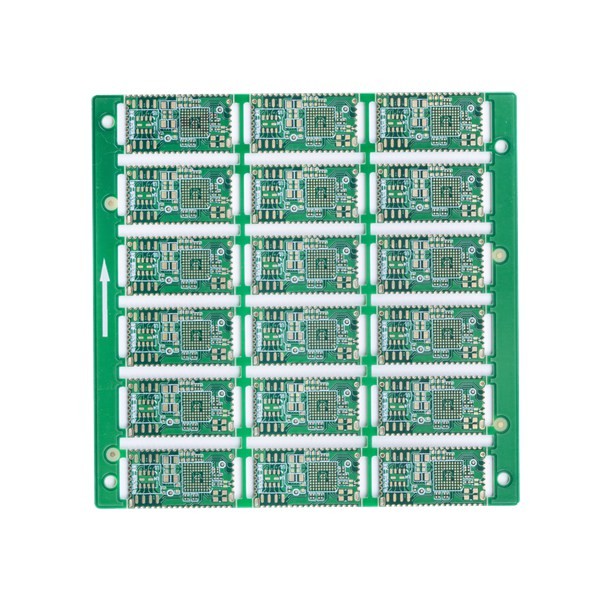

8 KATLI BASKILI DEVRE KARTI

2010 yılında kurulan Shenzhen Huashengxin Circuit, baskılı devre kartları için profesyonel bir üreticidir.Huashengxin ürünleri 1~32L FR-4 PCB, IMS PCB, HDI Panoları, yüksek frekanslı PTFE panoları ve Sert esnek panoları vb. kapsar. Esnek hızlı dönüşlü üretim hizmetleri (12 saatten 72 saate kadar) ve küçük hacimden büyük hacme kadar sunuyoruz PCB üretimi.Ve ürünlerimiz iletişim endüstrisinden, güç kaynakları cihazlarına, bilgisayar ağlarından havacılık endüstrisine kadar yaygın olarak kullanılmaktadır.

Katmanlar:1-32 katman, eğer katman 20L ise veya 20L'den kısrak ise, tahtayı gözden geçirmesi gerekecektir.

Maksimum bitiş panel boyutu 740* 500 MM'dir, ancak panel tarafı >600 MM ise, gözden geçirmeniz gerekir.

Minimum panel boyutu 5 * 5 mm'dir.

Baskılı devre kartlarının hammaddeleri FR4, Rogers, Halojensiz, Yüksek TG malzemeleridir...

Kör ve gömülü delikler laminasyon pres süreleri: Aynı çekirdekle ≤3 kez basın (>3 kez gözden geçirilmelidir)

PCB kalınlık kapasitesi 0,2 ~ 4,0 mm arasındadır, eğer kalınlık 0,2 mm'den az veya 4 mm'den fazla ise, ilk önce gözden geçirmeniz gerekir.

PCB bakır kalınlık kapasitesi: İç katman≤ 6 OZ (ancak bakır kalınlığı 4L için ≥5 OZ, 6L için ≥4OZ, 8L ve üstü için ≥3OZ gözden geçirilmelidir)

Dış katman bakır: ≤ 10 OZ (≥5 OZ gözden geçirilmelidir)

Eğilme ve bükülme toleransı %0.075'tir.

Min delik boyutu: 1) Levha kalınlığı ≤2,0 mm ise, minimum delik boyutu 0,20 mm.Tahta kalınlığı> 2.0 mm ise, minimum delik boyutu: en boy oranı ≤10 (matkap ucu için)

2) Levha kalınlığı ≤0.8mm ise, minimum delik boyutu 0.10mm.Levha kalınlığı ≤1.2 mm ise, minimum delik boyutu 0.15 mm

Lehim maskesi rengi: Yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz ve isteğiniz gibi.

Serigrafi rengi: Beyaz, siyah ve isteğiniz gibi

Yüzey bitmiş: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Daldırma Gümüş, ENEPIG, Sert altın kaplama, vb.

SSS:

S1: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)

S2.Dosya dışında başka hangi bilgiler sunulmalıdır?

A: Teklif için aşağıdaki özellikler gereklidir:
1) Ana malzeme
2) Levha kalınlığı:
3) Bakır kalınlığı
4) Yüzey işleme:
5) lehim maskesi ve serigrafi rengi
6) Miktar

S3.PCB dosyası/GBR dosyası yok, sadece PCB örneği var, benim için üretebilir misin?

C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Örnek PCB'yi bize göndermeniz yeterlidir, PCB tasarımını klonlayıp üzerinde çalışabiliriz.

S4.Malzeme Listesi nedir?

C: Malzeme Listesi, projenizi oluşturmak için gerekli bileşenleri listeleyen bir Malzeme Listesidir.Ürün reçeteleri, parça numarası, marka, referans göstergesi, miktar ve monte edilmesi gereken parçaların tanımını içerir.

S5.Devre kartlarınız nerede üretiliyor?

C: Çin merkezli profesyonel bir PCB üreticisi olarak tüm devre kartları Çin'de üretilmektedir.
