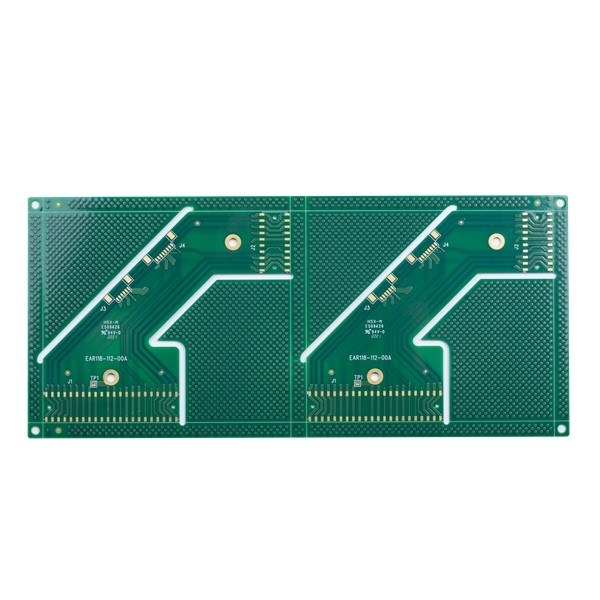

10L Çok Katmanlı Baskılı Devre Kartı Empedans Kontrolü Daldırma Altın ENIG
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Katmanı | 10L Baskılı Devre Kartı ENIG | malzeme | FR4, TG170 |
|---|---|---|---|
| PCB yüzeyi | Daldırma Altın/ENIG | Lehim maskesi | Yeşil |
| En küçük PCB izi/boşluğu | 4/4mil | En Küçük Delik | 0,2 MM |
| UygulamaEndüstriyel kontrol ürünleri | endüstriyel kontrol | özel gereksinim | Bakır Dolgulu Yol/Empedans Kontrolü/Bastırmalı Delik |
| Vurgulamak | 10L Çok Katmanlı Baskılı Devre Kartı,4/4mil Çok Katmanlı Baskılı Devre Kartı,ENIG Baskılı Devre Kartı |
||
Ürün Açıklaması
Çok Katmanlı Baskılı Devre Kartı 10L PCB Empedans Kontrolü Daldırma Altın ENIG Elektronik Devre Kartı
10L Baskılı Devre Kartı ENIG
HSX ürünleri 1~32L FR-4 PCB, IMS PCB, HDI Panoları, yüksek frekanslı PTFE panoları ve Rigid-flex panoları vb. kapsar. Esnek hızlı dönüşlü üretim hizmetleri (12 saatten 72 saate kadar) ve küçük hacimden büyük hacme kadar sağlar. PCB üretimi. Ürünler, iletişim, güç kaynakları, bilgisayar ağları, dijital ürünler, endüstriyel kontrol, bilim ve eğitim, tıbbi cihazlar ve havacılık gibi yüksek teknoloji alanlarında yaygın olarak kullanılmaktadır.
Maksimum katman: 32 katman (≥20 katmanın gözden geçirilmesi gerekiyor)
Maksimum bitiş paneli boyutu: 740* 500 MM(>600 MM gözden geçirilmelidir)
Min bitiş paneli boyutu: 5 * 5mm
PCB malzemesi: PI +FR4,FR4, Rogers
PCB kalınlığı: 0,2~4,0 mm (＜0,2 mm,＞4 mm gözden geçirilmelidir) (Kart kalınlığı ≤ 0,6 mm, HASL yüzeyi için geçerli değildir)
İç ve dış taban bakırının bakır kalınlığı: Min 0.3/0.5oz, Maks 3oz, avans 4-6oz
Yay ve büküm: %0,075
Min.delik boyutu: 0.15 mm (＜0.15 mm gözden geçirilmelidir)
HDI Min matkap deliği: 0.08-0.10MM
PCB izi/boşluğu: 3mil(0.075mm)
PCB anahattı: Yönlendirme/V-CUT/Delme
Lehim maskesi kalınlığı: standart 15-20um;Gelişmiş: 35um
Min lehim maskesi köprü genişliği: yeşil 4mil, diğer renk 4.8mil
Lehim maskesi doldurma delikleri: 0.1-0.5mm
Lehim maskesinin rengi: yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz, vb.
PCB serigrafi: Beyaz, Siyah ve isteğiniz gibi
Soyulabilir maske kalınlığı: 500-1000um
OSP'nin oksidasyon filmi: 0.2-0.5um
| Devre kartı Katman sayısı: | 10L | Devre kartı Hammaddesi: | FR4 TG170 IT180A |
| Katman Bakır kalın: | 1/1/1/1/1/1/1/1 OZ | Tahta kalınlığı: | 1.6MM |
| En küçük delik boyutu: | 0,2 mm | En küçük PCB izi/boşluğu: | 4/4mil |
| Lehim maskesi rengi: | Yeşil | İpek ekran rengi: | Beyaz |
| PCB yüzeyi bitmiş: |
Daldırma Altın/ENIG |
Pano profili: | Yönlendirme ve Yönlendirme |
| PCB Kartı Uygulaması: | Endüstriyel Kontrol | ||
| Özel gereksinim talep etme: | Bakır Dolgulu Yol/Empedans Kontrolü/Bastırmalı Delik | ||
SSS:
S1: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)
S2.Dosya dışında başka hangi bilgiler sunulmalıdır?
A: Teklif için aşağıdaki özellikler gereklidir:
1) Ana malzeme
2) Levha kalınlığı:
3) Bakır kalınlığı
4) Yüzey işleme:
5) lehim maskesi ve serigrafi rengi
6) Miktar
S3.PCB dosyası/GBR dosyası yok, sadece PCB örneği var, benim için üretebilir misin?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Örnek PCB'yi bize göndermeniz yeterlidir, PCB tasarımını klonlayıp üzerinde çalışabiliriz.
S4.Malzeme Listesi nedir?
C: Malzeme Listesi, projenizi oluşturmak için gerekli bileşenleri listeleyen bir Malzeme Listesidir.Ürün reçeteleri, parça numarası, marka, referans göstergesi, miktar ve monte edilmesi gereken parçaların tanımını içerir.
S5.Devre kartlarınız nerede üretiliyor?
C: Çin merkezli profesyonel bir PCB üreticisi olarak tüm devre kartları Çin'de üretilmektedir.
