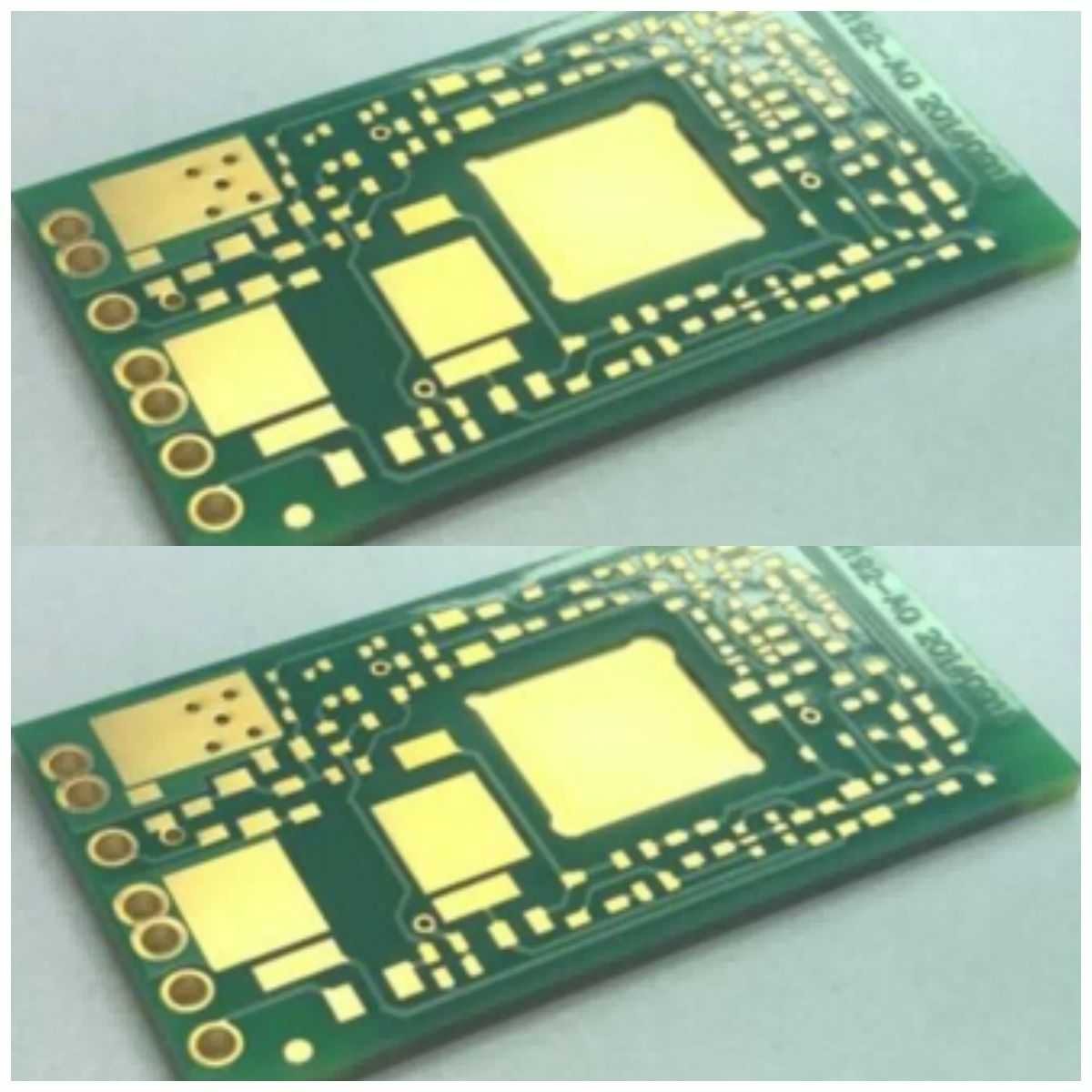

Matt Green Çok Katmanlı özel Devre Kartı Daldırma Altın 3u Empedans Kontrolü Yüksek TG

Çok Katmanlı Baskılı Devre Kartı Daldırma Altın 3u Empedans Kontrolü Yüksek TG Değeri Mat Yeşil Lehim Maskesi

10 Katmanlı Mat Yeşil PCB

Huashengxin Circuit Limited, baskılı devre kartları için profesyonel bir üreticidir ve esnek hızlı dönüşlü üretim hizmetleri (12 saatten 72 saate kadar) ve küçük hacimli ila büyük hacimli PCB üretimi sağlar.Ürünler arasında 1~32L FR-4 sert baskılı devre kartı, IMS PCB, HDI Panoları, yüksek frekanslı PTFE panoları ve Sert esnek panolar vb. bulunur.

HSX'in ürünleri, iletişim, güç kaynakları, bilgisayar ağları, dijital ürünler, endüstriyel kontrol, bilim ve eğitim, tıbbi cihazlar ve havacılık gibi birçok yüksek teknoloji alanında yaygın olarak kullanılmaktadır.

Maksimum katman: 32 katman (20'den fazla katman varsa, yeteneği gözden geçirmesi gerekir)

Maksimum bitiş paneli boyutu: 740* 500 MM (600 MM'den büyükse, özelliği gözden geçirmeniz gerekir)

Min bitiş paneli boyutu: 5 * 5mm

Hammadde: PI +FR4,FR4, Rogers, AI vb.

Baskılı devre kartının bitmiş levha kalınlığı: 0,2~4,0 mm (0,2 mm'den az veya 4 mm'den fazlaysa gözden geçirilmesi gerekir) (kart kalınlığı ≤ 0,6 mm ise, HASL yüzeyi için geçerli olamaz)

Baskılı devre kartı iç ve dış baz bakırın bakır kalınlığı: Min 0.3/0.5oz,Max 3oz, avans 4-6oz

Bitmiş dış bakır: 6oz

Yay ve büküm: %0,075

Min.delik boyutu: 0,15 mm (＜0,15 mm'nin yeteneği gözden geçirmesi gerekir)

HDI Min matkap deliği: 0.08-0.10MM

Baskılı devre kartı iz/boşluk: 3mil(0.075mm)

Baskılı devre kartı Profil: Yönlendirme, Delme, V-CUT

Baskılı devre kartının seski maske kalınlığı: standart 15-20um;Gelişmiş: 35um

Min lehim maskesi köprü genişliği: yeşil 4mil, diğer renk 4.8mil

Lehim maskesi takılı delikler: 0.1-0.5mm

Lehim maskesinin rengi: yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz vb.

PCB serigrafi: Beyaz, Siyah ve benzeri

Soyulabilir maskenin kalınlığı: 500-1000um

SSS:

S1: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)

S2.Dosya dışında başka hangi bilgiler sunulmalıdır?

A: Teklif için aşağıdaki özellikler gereklidir:
1) Ana malzeme
2) Tahta kalınlığı:
3) Bakır kalınlığı
4) Yüzey işleme:
5) lehim maskesi ve serigrafi rengi
6) Miktar

S3.PCB dosyası/GBR dosyası yok, sadece PCB örneği var, benim için üretebilir misin?

C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Sadece örnek PCB'yi bize gönderin, PCB tasarımını klonlayabilir ve üzerinde çalışabiliriz.

S4.Malzeme Listesi nedir?

C: Malzeme Listesi, projenizi oluşturmak için gerekli bileşenleri listeleyen bir Malzeme Listesidir.Ürün reçeteleri, parça numarası, marka, referans göstergesi, miktar ve monte edilmesi gereken parçaların tanımını içerir.

S5.Devre kartlarınız nerede üretiliyor?

C: Çin merkezli profesyonel bir PCB üreticisi olarak tüm devre kartları Çin'de üretilmektedir.
