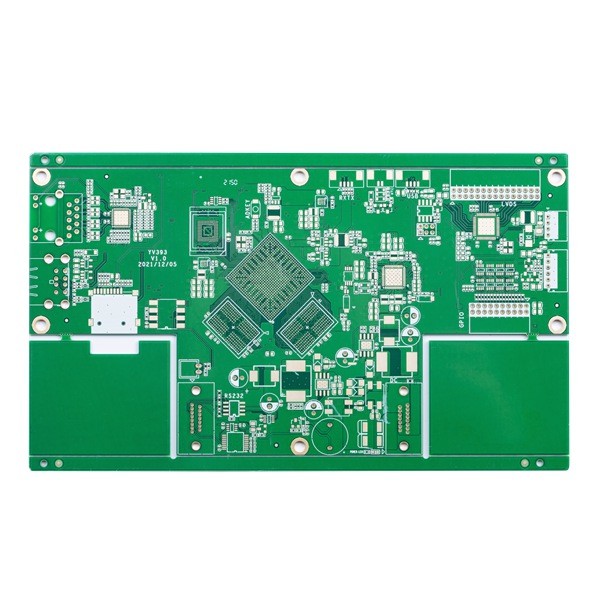

Yeşil 8 Katmanlı Baskılı Devre Kartı Empedans Kontrolü Küçük Hat Boşluğu
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Katmanı | Empedans kontrollü 8 Katmanlı Yeşil PCB | malzeme | FR4, TG150 |
|---|---|---|---|
| PCB yüzeyi | Daldırma Altın 2u | Lehim maskesi | Yeşil |
| En küçük PCB izi/boşluğu | 3/3milyon | En Küçük Delik | 0,2 MM |
| Başvuru | dijital ürünler | özel gereksinim | küçük hat alanı ve boşluk: 3/3mil/empedans kontrolü/0.25mm BGA |
| Vurgulamak | TG150 8 Katmanlı Baskılı Devre Kartı,0.2mm 8 Katmanlı Baskılı Devre Kartı,Empedans Kontrolü 8 Katmanlı PCB |
||
Ürün Açıklaması
Çok Katmanlı Baskılı Devre Kartı Empedans Kontrollü 8 Katmanlı Yeşil PCB Küçük Hat Alanı ve Boşluk Empedans Kontrolü
Empedans kontrollü 8 Katmanlı Yeşil PCB
2010 yılında kurulan Shenzhen Huashengxin Circuit, baskılı devre kartları için profesyonel bir üreticidir.HSX Circuit, esnek hızlı dönüşlü üretim hizmetleri (12 saatten 72 saate kadar) ve küçük hacimliden büyük hacimliye PCB üretimi sağlar.Ürünleri 1~32L FR-4 PCB, IMS PCB, HDI Panoları, yüksek frekanslı PTFE panoları ve Sert esnek panoları vb. kapsar.
Ürünleri, iletişim, güç kaynakları, bilgisayar ağları, dijital ürünler, endüstriyel kontrol, bilim ve eğitim, tıbbi cihazlar ve havacılık gibi yüksek teknoloji alanlarında yaygın olarak kullanılmaktadır.
Maksimum katman: 32 katman (20'den fazla katman varsa, yeteneği gözden geçirmesi gerekir)
Maksimum bitiş paneli boyutu: 740* 500 MM (600 MM'den büyükse, özelliği gözden geçirmeniz gerekir)
Min bitiş paneli boyutu: 5 * 5mm
Hammadde: PI +FR4,FR4, Rogers, AI vb.
PCB bitmiş levha kalınlığı: 0,2~4,0 mm (0,2 mm'den az veya 4 mm'den fazla ise gözden geçirilmesi gerekir) (eğer levha kalınlığı ≤ 0,6 mm ise, HASL yüzeyi için geçerli olamaz)
İç ve dış taban bakırının bakır kalınlığı: Min 0.3/0.5oz, Maks 3oz, avans 4-6oz
Bitmiş dış bakır: 6oz
Yay ve büküm: %0,075
Min.delik boyutu: 0,15 mm (＜0,15 mm'nin yeteneği gözden geçirmesi gerekir)
HDI Min matkap deliği: 0.08-0.10MM
PCB izi/boşluğu: 3mil(0.075mm)
PCB anahattı: Yönlendirme/Delme/V-CUT
Lehim maskesi kalınlığı: standart 15-20um;Gelişmiş: 35um
Min lehim maskesi köprü genişliği: yeşil 4mil, diğer renk 4.8mil
Lehim maskesi takılı delikler: 0.1-0.5mm
Lehim maskesinin rengi: yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz ve benzeri
PCB serigrafi: Beyaz, Siyah ve benzeri
Soyulabilir maske kalınlığı: 500-1000um
OSP'nin oksidasyon filmi: 0.2-0.5um
| Devre kartı Katman sayısı: | 8L | Devre kartı laminat: | FR4 TG150 |
| Katman Bakır kalın: | 1/1/1/1/1/1/1/1 OZ | Tahta kalınlığı: | 1.6MM |
| En küçük delik boyutu: | 0.20mm | En küçük PCB izi/boşluğu: | 3/3milyon |
| Lehim maskesi rengi: | Yeşil | İpek ekran rengi: | Beyaz |
| PCB yüzeyi bitmiş: | Daldırma Altın 2U | Pano profili: | Yönlendirme/V-CUT |
| PCB Kartı Uygulaması: | Dijital ürünler | ||
| Özel gereksinim talep etme: | Küçük hat alanı ve boşluk: 3/3mil/empedans kontrolü/0,25 mm BGA | ||
SSS:
S1.PCB'leriniz RoHS Uyumlu mu?
C: Evet.RoHs Uyumluyuz.
S2.siparişimi nasıl takip ederim?
C: Satış temsilciniz, siparişiniz gönderildikten sonra takip sağlayacaktır.
S3.Ne tür PCB'ler sağlıyorsunuz?
C: Tek/çift taraflı FR-4 panoları, çok katmanlı panolar, Alüminyum panolar, HDI, bakır tabanlı panolar ve PCB montajı gibi çok çeşitli PCB segmentlerinde uzmanız.
Q4. Anahtar teslim siparişler için minimum sipariş miktarı var mı?
C: Hayır. Sipariş boyutunuzla ilgili herhangi bir kısıtlamamız yok;ancak, daha büyük siparişler daha uygun maliyetlidir.
Q5.Wşapka dosyası sunmalıyız?
A: PCB:Gerber dosyası daha iyidir, (Protel, power pcb, PADs dosyası), PCBA: Gerber dosyası ve BOM listesi.
