Endüstriyel Kontrol için Daldırma Altın 2u Çok Katmanlı PCB Kartı FR4 TG150 Marterial

Çok Katmanlı Baskılı Devre Kartı Devre Kartı Yapımı Boş PCB Endüstriyel Kontrol Ürünleri

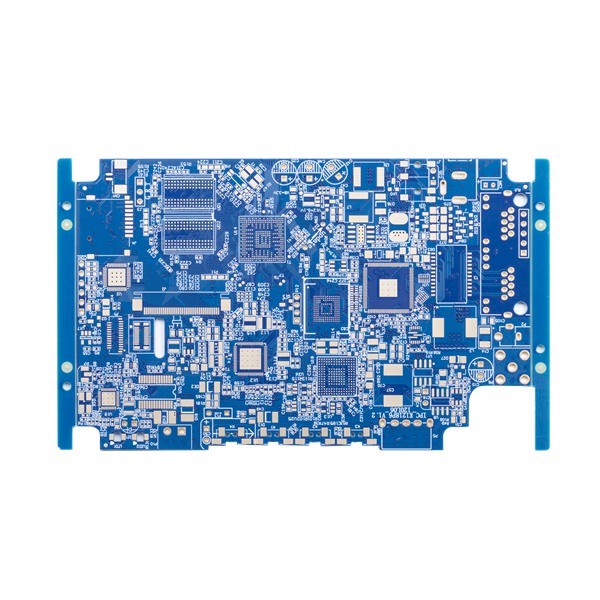

Mavi Lehim Maskeli 4L Sert Baskılı Devre Kartı

2010 yılında kurulan Shenzhen Huashengxin Circuit, baskılı devre kartları için profesyonel bir üreticidir.HSX Circuit, esnek hızlı dönüşlü üretim hizmetleri (12 saatten 72 saate kadar) ve küçük hacimliden büyük hacimliye PCB üretimi sağlar.Ürünleri 1~32L FR-4 PCB, IMS PCB, HDI Panoları, yüksek frekanslı PTFE panoları ve Sert esnek panoları vb. kapsar.

Ürünleri, iletişim, güç kaynakları, bilgisayar ağları, dijital ürünler, endüstriyel kontrol, bilim ve eğitim, tıbbi cihazlar ve havacılık gibi yüksek teknoloji alanlarında yaygın olarak kullanılmaktadır.

Maksimum katman: 32 katman (20'den fazla katman varsa, yeteneği gözden geçirmesi gerekir)

Maksimum bitiş paneli boyutu: 740* 500 MM (600 MM'den büyükse, özelliği gözden geçirmeniz gerekir)

Min bitiş paneli boyutu: 5 * 5mm
Hammadde: PI +FR4,FR4, Rogers, AI vb.
PCB bitmiş levha kalınlığı: 0,2~4,0 mm (0,2 mm'den az veya 4 mm'den fazla ise gözden geçirilmesi gerekir) (eğer levha kalınlığı ≤ 0,6 mm ise, HASL yüzeyi için geçerli olamaz)

İç ve dış taban bakırının bakır kalınlığı: Min 0.3/0.5oz, Maks 3oz, avans 4-6oz

Bitmiş dış bakır: 6oz

Yay ve büküm: %0,075

Min.delik boyutu: 0,15 mm (＜0,15 mm'nin yeteneği gözden geçirmesi gerekir)

HDI Min matkap deliği: 0.08-0.10MM
PCB izi/boşluğu: 3mil(0.075mm)
PCB anahattı: Yönlendirme/Delme/V-CUT

Lehim maskesi kalınlığı: standart 15-20um;Gelişmiş: 35um

Min lehim maskesi köprü genişliği: yeşil 4mil, diğer renk 4.8mil

Lehim maskesi takılı delikler: 0.1-0.5mm

Lehim maskesinin rengi: yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz ve benzeri
PCB serigrafi: Beyaz, Siyah ve benzeri

Soyulabilir maske kalınlığı: 500-1000um
OSP'nin oksidasyon filmi: 0.2-0.5um


SSS:
1. Hangi hizmeti sağlayabilirsiniz?
A: Sert Baskılı Devre kartı, Esnek PCB, HDI kartı, Bakır tabanlı baskılı devre kartı, Baskılı Devre Montajı, Hızlı Prototip, Hızlı dönüş siparişi.

2. Teslim süreniz ne kadar hızlı?
A: HDI kartı en hızlı 3 WD, 2L ve 4L Sert kart en hızlı 24 saat.

3. Hızlı teklif nasıl alınır?
C: Lütfen gerber dosyasını ve PCB'nin özelliklerini sağlayın (katman, levha kalınlığı, bakır kalınlığı, yüzey işleme, lehim maskesi ve serigrafi rengi, varsa özel istek, talep miktarı vb. dahil)
Örnek liste:


4.Hangi ödeme koşullarını kabul ediyorsunuz?
A: Banka Havalesi (T/T) veya Kredi Mektubu (L/C) veya Paypal (yalnızca 500 usd'nin altındaki küçük değerler için)
