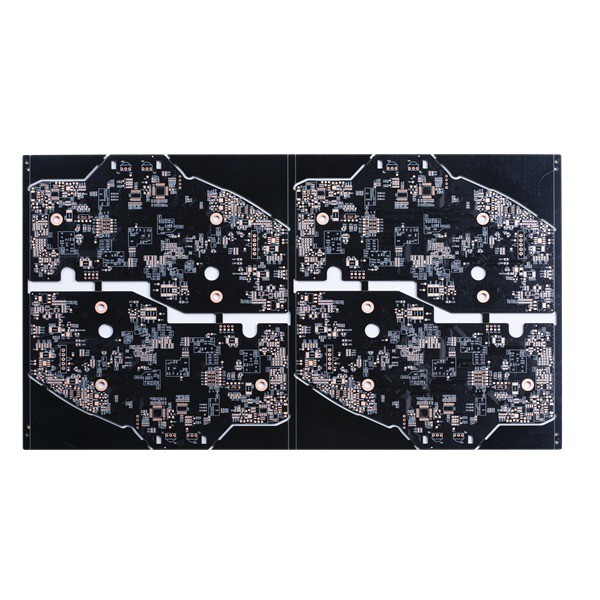

4L Sert Çok Katmanlı Baskılı Devre Kartı OSP Oksidasyon Filmli Siyah Lehim Maskesi

Çok Katmanlı Baskılı Devre Kartı 4L Mavi Lehim Maskeli Sert Baskılı Devre Kartı Ana Baskılı Devre Kartı

Mavi Lehim Maskeli 4L Sert Baskılı Devre Kartı

Shenzhen Huashengxin Circuit, esnek hızlı dönüş üretim hizmetleri (12 saatten 72 saate kadar), küçük hacimli ve büyük hacimli PCB üretimi sağlayan baskılı devre kartları için profesyonel bir üreticidir.Ürünler tek katmandan 32 katmana kadar, ürün tipleri FR-4 PCB, IMS PCB, HDI Panoları, yüksek frekanslı PTFE panoları ve Sert esnek panolara kadar uzanmaktadır.

Baskılı devre kartları, yüksek teknoloji alanlarında, iletişim ürünlerinde, güç beslemeli cihazlarda, bilgisayar ağlarında, dijital ürünlerde, endüstriyel kontrol tesislerinde, bilim ve eğitim cihazlarında, tıbbi cihazlarda ve havacılık alanında vb. yaygın olarak kullanılmaktadır.

Maksimum katman: 32 katman (20'den fazla katman varsa, yeteneği gözden geçirmesi gerekir)

Maksimum bitiş paneli boyutu: 740* 500 MM (600 MM'den büyükse, özelliği gözden geçirmeniz gerekir)

Min bitiş paneli boyutu: 5 * 5mm
Hammadde: PI +FR4,FR4, Rogers, AI vb.
PCB bitmiş levha kalınlığı: 0,2~4,0 mm (0,2 mm'den az veya 4 mm'den fazla ise gözden geçirilmesi gerekir) (eğer levha kalınlığı ≤ 0,6 mm ise, HASL yüzeyi için geçerli olamaz)

İç ve dış taban bakırının bakır kalınlığı: Min 0.3/0.5oz, Maks 3oz, avans 4-6oz

Bitmiş dış bakır: 6oz

Yay ve büküm: %0,075

Min.delik boyutu: 0,15 mm (＜0,15 mm'nin yeteneği gözden geçirmesi gerekir)

HDI Min matkap deliği: 0.08-0.10MM
PCB izi/boşluğu: 3mil(0.075mm)
PCB anahattı: Yönlendirme/Delme/V-CUT

Lehim maskesi kalınlığı: standart 15-20um;Gelişmiş: 35um

Min lehim maskesi köprü genişliği: yeşil 4mil, diğer renk 4.8mil

Lehim maskesi takılı delikler: 0.1-0.5mm

Lehim maskesinin rengi: yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz ve benzeri
PCB serigrafi: Beyaz, Siyah ve benzeri

Soyulabilir maske kalınlığı: 500-1000um
OSP'nin oksidasyon filmi: 0.2-0.5um


SSS:

1. Hangi hizmeti sağlayabilirsiniz?

A: Sert Baskılı Devre kartı, Esnek PCB, HDI kartı, Bakır tabanlı baskılı devre kartı, Baskılı Devre Montajı, Hızlı Prototip, Hızlı dönüş siparişi.

2. Teslim süreniz ne kadar hızlı?

A: HDI kartı için en hızlı 3 WD, standart 2L ve 4LRigid kartı için en hızlı 24H.

3. Nasıl fiyat teklifi alabilirim?

A:lenayang@hsxcircuit.com veya sales07@hsxcircuit.com e-posta kutumuza e-posta göndererek geleneksel bir teklif talebi isteyebilirsiniz ve normalde 24 saat içinde teklif vereceğiz (özel proje daha fazla zamana ihtiyaç duyacaktır), teklifinizi eklemeyi unutmayın. Gerber dosyaları ve PCB teklifi için diğer tüm gerekli dosyalar.
Ayrıca, gerber dosyası ve spesifikasyonu sağlayarak web sitesinde doğrudan bizimle iletişime geçebilirsiniz.

4.Hangi ödeme koşullarını kullanıyorsunuz?kabul?

A: Banka Havalesi (T/T) veya Kredi Mektubu (L/C) veya Paypal (yalnızca 500 usd'nin altındaki küçük değerler için)
