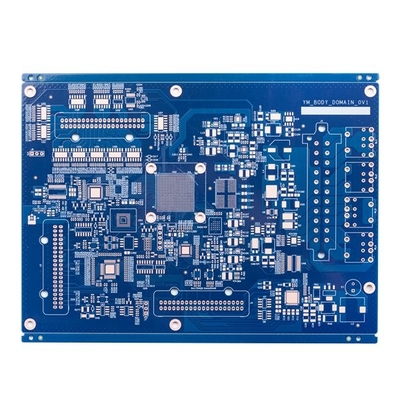

Prototip Sert Baskılı Devre Çok Katmanlı 8 Katmanlı OSP Yüzey Yapımı

Çok Katmanlı Baskılı Devre Kartı Baskılı Devre Kartı Montajı Prototip PCB Boş Baskılı Devre Kartı

8 Katmanlı Sert FLEX Baskılı Devre Kartı Mavi Lehim Maskesi Empedans Kontrolü

2010 yılında kurulan Shenzhen Huashengxin Circuit, baskılı devre kartları için profesyonel bir üreticidir.HSX Circuit, esnek hızlı üretim hizmetleri (12 saatten 72 saate kadar) ve küçük hacimliden büyük hacimliye PCB üretimi sağlar.Ürünleri 1~32L FR-4 PCB, IMS PCB, HDI Panoları, yüksek frekanslı PTFE panoları ve Sert esnek panoları vb. kapsar.

Ürünleri, iletişim, güç kaynakları, bilgisayar ağları, dijital ürünler, endüstriyel kontrol, bilim ve eğitim, tıbbi cihazlar ve havacılık gibi yüksek teknoloji alanlarında yaygın olarak kullanılmaktadır.

HSX'in Avantajları:
1) 10 yıldır profesyonel üretim PCB
2) Üst düzey konumlandırma, profesyonel üretim hattı
3) Kararlı ve olgun üretim teknolojisi
4) Yüksek güvenilirlik kalite güvencesi
5) Kapsamlı pazar hizmet sistemi
6) Hızlı yanıt, hızlı teslimat

Maksimum katman: 32 katman (20'den fazla katman varsa, yeteneği gözden geçirmesi gerekir)

Maksimum bitiş paneli boyutu: 740* 500 MM (600 MM'den büyükse, özelliği gözden geçirmeniz gerekir)

Min bitiş paneli boyutu: 5 * 5mm

Hammadde: PI +FR4,FR4, Rogers, AI vb.

PCB bitmiş levha kalınlığı: 0,2~4,0 mm (0,2 mm'den az veya 4 mm'den fazla ise gözden geçirilmesi gerekir) (eğer levha kalınlığı ≤ 0,6 mm ise, HASL yüzeyi için geçerli olamaz)

İç ve dış taban bakırının bakır kalınlığı: Min 0.3/0.5oz, Maks 3oz, avans 4-6oz

Bitmiş dış bakır: 6oz

Yay ve büküm: %0,075

Min.delik boyutu: 0,15 mm (＜0,15 mm'nin yeteneği gözden geçirmesi gerekir)

HDI Min matkap deliği: 0.08-0.10MM

PCB izi/boşluğu: 3mil(0.075mm)

PCB anahattı: Yönlendirme/Delme/V-CUT

Lehim maskesi kalınlığı: standart 15-20um;Gelişmiş: 35um

Min lehim maskesi köprü genişliği: yeşil 4mil, diğer renk 4.8mil

Lehim maskesi takılı delikler: 0.1-0.5mm

Lehim maskesinin rengi: yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz vb.

PCB serigrafi: Beyaz, Siyah ve benzeri

Soyulabilir maske kalınlığı: 500-1000um

OSP'nin oksidasyon filmi: 0.2-0.5um

SSS:

1. Hangi hizmeti sağlayabilirsiniz?

Baskılı Devre kartı, Baskılı Devre Montajı, Hızlı Prototip siparişi

2. Teslim süreniz ne kadar hızlı?

HDI kartı en hızlı 3 WD, 2L ve 4L Sert kart en hızlı 24 saat

3. Hızlı teklif nasıl alınır?

Lütfen gerber dosyasını ve kartın ayrıntılarını sağlayın (katman, levha kalınlığı, bakır kalınlığı, yüzey işleme, lehim maskesi ve serigrafi rengi, varsa özel istek, talep miktarı vb. dahil)

Örnek liste:

4.Hangi ödeme koşullarını kullanıyorsunuz?kabul?

A: Banka Havalesi (T/T) veya Kredi Mektubu (L/C) veya Paypal (yalnızca 500 usd'nin altındaki küçük değerler için)
