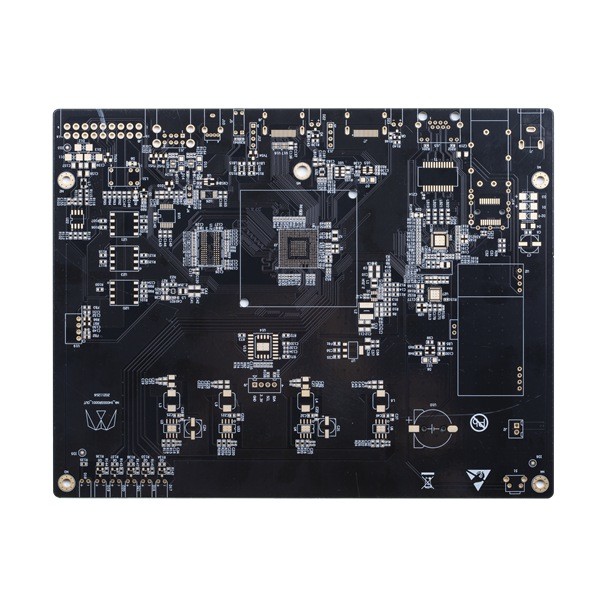

4 Katmanlı Çok Katmanlı Baskılı Devre Kartı 4.0mm Kalın TG135 Siyah Lehim Maskesi

Çok Katmanlı Baskılı Devre Kartı Siyah Lehim Maskesi 4L PCB Özel Devre Kartı Kendi Devre Kartınızı Yapın

Küçük delik boyutuna sahip 4 Katmanlı Sert PCB

HSX Devresi, tek katmandan 32L FR-4 PCB'ye, IMS PCB, HDI Panolarından yüksek frekanslı PTFE panolarına ve Sert esnek panolara kadar aylık 5.000'den fazla PCB ürününü kapsar.Esnek hızlı dönüşlü üretim hizmetleri (12 saat ila 72 saat) ve küçük hacimli ila büyük hacimli PCB üretimi sağlıyoruz.

Ürünler, iletişim, güç kaynakları, bilgisayar ağları, dijital ürünler, endüstriyel kontrol, bilim ve eğitim, tıbbi cihazlar ve havacılık gibi yüksek teknoloji alanlarında yaygın olarak kullanılmaktadır.

Maksimum katman: 32 katman (20'den fazla katman varsa, yeteneği gözden geçirmesi gerekir)

Maksimum bitiş paneli boyutu: 740* 500 MM (600 MM'den büyükse, özelliği gözden geçirmeniz gerekir)

Min bitiş paneli boyutu: 5 * 5mm

Hammadde: PI +FR4,FR4, Rogers, AI vb.

PCB bitmiş tahta kalınlığı: 0,2 ~ 4,0 mm (daha az ise0,2 mm veya 4 mm'den fazla gözden geçirilmesi gerekir) (levha kalınlığı ≤ 0,6 mm ise, HASL yüzeyi için geçerli değildir)

İç ve dış taban bakırının bakır kalınlığı: Min 0.3/0.5oz, Maks 3oz, avans 4-6oz

Bitmiş dış bakır: 6oz

Yay ve büküm: %0,075

Min.delik boyutu: 0,15 mm (＜0,15 mm'nin yeteneği gözden geçirmesi gerekir)

HDI Min matkap deliği: 0.08-0.10MM

PCB izi/boşluğu: 3mil(0.075mm)

PCB anahattı: Yönlendirme/Delme/V-CUT

Lehim maskesi kalınlığı: standart 15-20um;Gelişmiş: 35um

Min lehim maskesi köprü genişliği: yeşil 4mil, diğer renk 4.8mil

Lehim maskesi takılı delikler: 0.1-0.5mm

Lehim maskesinin rengi:yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz ve benzeri

PCB serigrafi: Beyaz, Siyah ve benzeri

Soyulabilir maske kalınlığı: 500-1000um

OSP'nin oksidasyon filmi: 0.2-0.5um

SSS:
S1:Nasıl teklif alabilirim?
C: Lütfen Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB formatındaki gerber dosyasını bize gönderin ve talep miktarlarını sağlayın.Buna göre teklif vereceğiz.

S2:PCB'leri bir resim dosyasından üretebilir misiniz??
C: Hayır. Ama bize bir PCB örneği gönderebilirseniz, tasarımını klonlayabilir ve üzerinde çalışabiliriz.

S3:Stokta PCB var mı.
C: PCB kartlarının çoğu özelleştirilmiştir ve farklı tasarımları vardır, bunları müşteriler tarafından sağlanan gerber dosyalarına göre üretiyoruz.

S4:Genellikle hangi FR4 malzemelerini kullanıyorsunuz?

C: Kingboard, ITEQ, Shengyi...

Q5:Genellikle ne tür bir gönderi yolu kullanıyorsunuz??
C: Küçük hacimli siparişler için, panoları her zaman DHL, UPS, FedEx kapıdan kapıya servisle göndermenizi öneririz, nakliye hesabınızı toplama yapmak için kullanabilir veya DDU (ithalat vergisi ödenmemiş) teslim süresinde göndermek için hesabımızı kullanabiliriz.
Ve büyük hacimli siparişler için, navlun maliyetinden tasarruf etmek için, gönderiyi hava veya deniz yoluyla düzenlemenizi önereceğiz, Tabii ki, kendi ileticiniz varsa ve bize bilgi verebilirseniz, gönderiyi düzenlemek için onlarla iletişime geçebiliriz.
