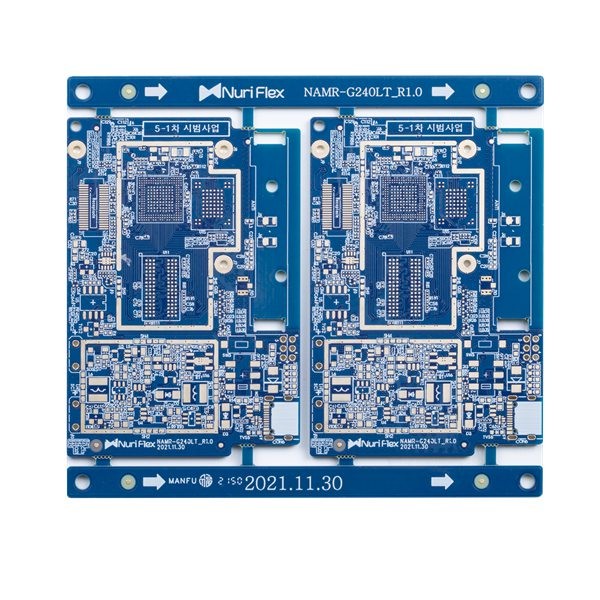

Empedans Kontrolü 6 Katmanlı Devre Kartı FR4 TG135 Küçük Hat Alanı Boşluğu
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Katmanı | Küçük hat alanı ve boşluklu 6 Katmanlı Sert PCB | malzeme | FR4, TG135 |
|---|---|---|---|
| PCB yüzeyi | daldırma altın | Lehim maskesi | mavi |
| En küçük PCB izi/boşluğu | 3/4mil | En Küçük Delik | 0,2 MM |
| Başvuru | endüstriyel kontrol | özel gereksinim | küçük hat alanı ve boşluk: 3/4mil/empedans kontrolü/0.25 mm BGA |
| Vurgulamak | Empedans Kontrolü 6 katmanlı devre kartı,FR4 6 katmanlı devre kartı,TG135 6 katmanlı pcb |
||
Ürün Açıklaması
Çok Katmanlı Baskı Devre Kartı 6 Katmanlı Baskı Devre Kartı Küçük Hat Alanı ve Boşluk Empedans Kontrolü
Küçük hat alanı ve boşluklu 6 Katmanlı Sert PCB
HSX Devresi, tek katmandan 32L FR-4 PCB'ye, IMS PCB, HDI Panolarından yüksek frekanslı PTFE panolarına ve Sert esnek panolara kadar aylık 5.000'den fazla PCB ürününü kapsar.Esnek hızlı dönüşlü üretim hizmetleri (12 saat ila 72 saat) ve küçük hacimli ila büyük hacimli PCB üretimi sağlıyoruz.
Ürünler, iletişim, güç kaynakları, bilgisayar ağları, dijital ürünler, endüstriyel kontrol, bilim ve eğitim, tıbbi cihazlar ve havacılık gibi yüksek teknoloji alanlarında yaygın olarak kullanılmaktadır.
Maksimum katman: 32 katman (≥20 katmanın yeteneği gözden geçirmesi gerekir)
Maksimum sonlandırma paneli boyutu: 740* 500 MM(>600 MM'nin gözden geçirilmesi gerekir)
Min bitiş paneli boyutu: 5 * 5mm
Hammadde: PI +FR4,FR4, Rogers, AI vb.
PCB bitmiş tahta kalınlığı: 0.2~4.0mm(＜0,2 mm,＞4 mm gözden geçirilmelidir) (Panel kalınlığı ≤ 0,6 mm, HASL yüzeyi için geçerli değildir)
İç ve dış taban bakırının bakır kalınlığı: Min 0.3/0.5oz, Maks 3oz, avans 4-6oz
Bitmiş dış bakır: 6oz
Yay ve büküm: %0,075
Min.delik boyutu: 0,15 mm (＜0,15 mm'nin yeteneği gözden geçirmesi gerekir)
HDI Min matkap deliği: 0.08-0.10MM
PCB izi/boşluğu: 3mil(0.075mm)
PCB anahattı: Yönlendirme/V-CUT/Delme
Lehim maskesi kalınlığı: standart 15-20um;Gelişmiş: 35um
Min lehim maskesi köprü genişliği: yeşil 4mil, diğer renk 4.8mil
Lehim maskesi takılı delikler: 0.1-0.5mm
Lehim maskesinin rengi:yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz ve benzeri
PCB serigrafi: Beyaz, Siyah ve benzeri
Soyulabilir maske kalınlığı: 500-1000um
OSP'nin oksidasyon filmi: 0.2-0.5um
|
||||||||||||||||||||||||||||
SSS:
Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Evet, biz fabrikayız, bağımsız hızlı dönüş prototip PCB üretimi ve büyük hacimli PCB üretim hatlarımız var.
Q2:PCB fabrika üretim kapasiteniz nasıl?
C: Aylık üretim kapasitemiz 50.000 metrekare/ay ve 5000 tip/ay'dır.
Q3:Eğer PCB dosyamız/Gerber dosyamız yoksa, sadece PCB örneği var, benim için üretebilir misin?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Örnek PCB'yi bize göndermeniz yeterlidir, PCB tasarımını klonlayıp üzerinde çalışabiliriz.
Q4: PCB'yi genellikle nasıl gönderirsiniz?
C: Genellikle küçük paketler için, panoları DHL, UPS, FedEx kapıdan kapıya servisle göndeririz, nakliye hesabınızı toplama yapmak için kullanabilir veya DDU (ithalat vergisi ödenmemiş) teslim süresinde göndermek için hesabımızı kullanabiliriz.
300 kg'dan fazla ağır mallar için, navlun maliyetinden tasarruf etmek için PCB kartlarınızı gemi veya hava yoluyla gönderebiliriz.Elbette, kendi ileticiniz varsa, gönderinizle ilgilenmek için onlarla iletişime geçebiliriz.
S5: Standart teslim süreniz nedir?üretme?
A: Örnek/prototip (3 m2'den az):
1-2 Katmanlar: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü
