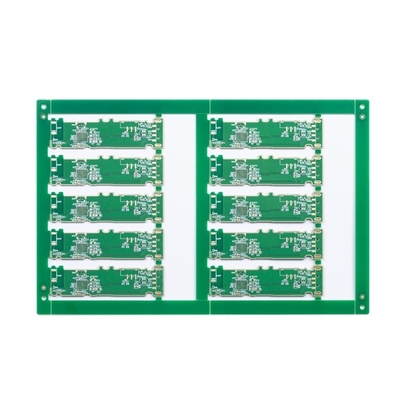

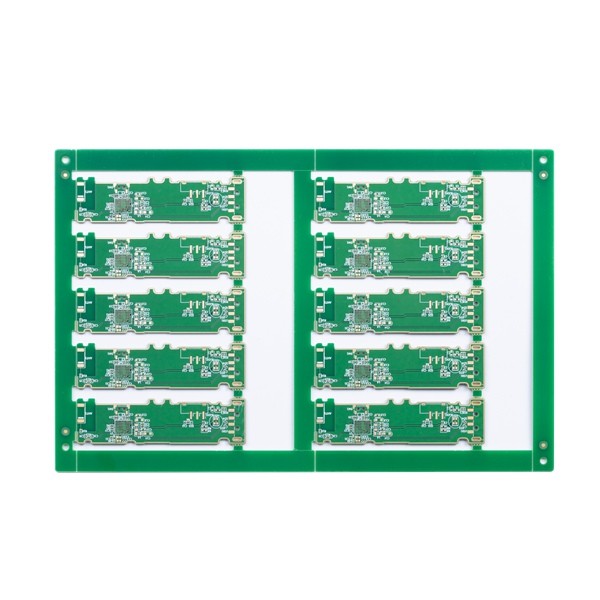

Daldırma Altın Çok Katmanlı Baskılı Devre Kartı 4 Katmanlı PCB 0.15mm Delik
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Katmanı | 4 Katmanlı Sert Baskılı Devre Kartı | malzeme | FR4 TG150 |
|---|---|---|---|
| PCB yüzeyi | daldırma altın | Lehim maskesi | Yeşil |
| En küçük PCB izi/boşluğu | 3/3milyon | En Küçük Delik | 0.15mm |
| Başvuru | iletişim | Teslim süresi | 2L ve 4L için en hızlı 24H |
| Vurgulamak | 4 Katmanlı Çok Katmanlı Baskılı Devre Kartı,Daldırma Altın Çok Katmanlı Baskılı Devre Kartı,0.15mm 4 Katmanlı PCB |
||
Ürün Açıklaması
Çok Katmanlı Baskılı Devre Kartı 4 Katmanlı PCB Ana Baskılı Devre Kartı Küçük Baskılı Devre Kartı
4 Katmanlı Sert Baskılı Devre Kartı
HSX Devresi, tek katmandan 32L FR-4 PCB'ye, IMS PCB, HDI Panolarından yüksek frekanslı PTFE panolarına ve Sert esnek panolara kadar aylık 5.000'den fazla PCB ürününü kapsar.Esnek hızlı dönüşlü üretim hizmetleri (12 saat ila 72 saat) ve küçük hacimli ila büyük hacimli PCB üretimi sağlıyoruz.
Ürünler, iletişim, güç kaynakları, bilgisayar ağları, dijital ürünler, endüstriyel kontrol, bilim ve eğitim, tıbbi cihazlar ve havacılık gibi yüksek teknoloji alanlarında yaygın olarak kullanılmaktadır.
Maksimum katman: 32 katman (≥20 katmanın gözden geçirilmesi gerekiyor)
Maksimum bitiş paneli boyutu: 740* 500 MM(>600 MM gözden geçirilmelidir)
Min bitiş paneli boyutu: 5 * 5mm
PCB malzemesi: PI +FR4,FR4, Rogers...
PCB kalınlığı: 0.2~4.0mm(＜0,2 mm,＞4 mm gözden geçirilmelidir) (Panel kalınlığı ≤ 0,6 mm, HASL yüzeyi için geçerli değildir)
iç ve dış taban bakırın bakır kalınlığı: Min 0.3/0.5oz,Max 3oz, avans 4-6oz
Yay ve büküm: %0,075
Min.delik boyutu: 0.15 mm (＜0.15 mm gözden geçirilmelidir)
HDI Min matkap deliği: 0.08-0.10MM
PCB izi/boşluğu: 3mil(0.075mm)
PCB anahattı: Yönlendirme/V-CUT/Delme
Lehim maskesi kalınlığı: standart 15-20um;Gelişmiş: 35um
Min lehim maskesi köprü genişliği: yeşil 4mil, diğer renk 4.8mil
Lehim maskesi doldurma delikleri: 0.1-0.5mm
Lehim maskesinin rengi:yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz, vb
PCB serigrafi: Beyaz, Siyah ve isteğiniz gibi
Soyulabilir maske kalınlığı: 500-1000um
OSP'nin oksidasyon filmi: 0.2-0.5um
| PCB Katmanı | 4L | PCB malzemesi | FR4 |
| Bakır kalınlığı | 1/1/1/1 OZ | PCB kalınlığı | 1.0MM |
| Min.delik büyüklüğü | 0.15mm | Min.PCB izi/boşluğu: | 3/3milyon |
| PCB lehim maskesi | Yeşil | PCB serigrafi | Beyaz |
| PCB yüzeyi bitmiş | daldırma altın | PCB anahattı | Yönlendirme/V-CUT |
| Başvuru | iletişim | ||
| Özel gereksinim: | küçük hat alanı ve boşluk: 3/3mil/dak.delik boyutu 0.15mm/empedans kontrolü//reçine doldurulmuş ve üzeri kaplanmıştır | ||
SSS:
Q1: PCB Montaj hizmetleri ve bileşenleri tedarik edebilir misiniz?
C: Evet, istek üzerine kutu yapımının yanı sıra bileşen tedarik ve PCB Montaj hizmetleri de sağlayabiliriz.
S2: Hangi ülkelerle çalıştınız?
A: ABD, Kanada, İtalya, Almanya, İngiltere, İspanya, Fransa, Rusya, İran, Türkiye, Çek Cumhuriyeti, Avusturya, Avustralya, Brezilya, Japonya, Hindistan vb.
S3: Üretim için size gönderdiğimde PCB dosyalarım güvende mi?
C: Müşterinin telif hakkına saygı duyuyoruz ve sizden yazılı izin almadıkça dosyalarınızla birlikte asla başkası için PCB üretmeyeceğiz ve bu dosyaları başka herhangi bir üçüncü şahısla paylaşmayacağız.Ve gerekirse müşteriyle Gizlilik Sözleşmesi imzalayabiliriz.
S4: PCB dosyamız/Gerber dosyamız yoksa, yalnızca PCB örneğine sahipsek, benim için üretebilir misiniz?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Örnek PCB'yi bize göndermeniz yeterlidir, PCB tasarımını klonlayıp üzerinde çalışabiliriz.
Q5: PCB için standart teslim süreniz nedir?
A: Örnek/prototip (3 m2'den az):
1-2 Katmanlar: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü
