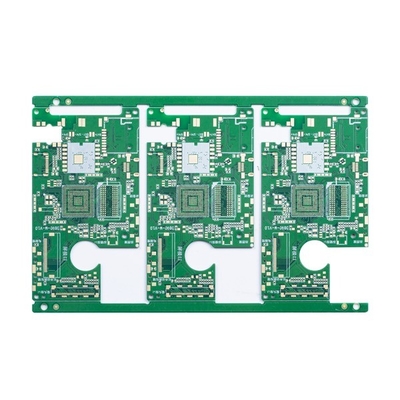

ENIG 3u Yüzey 6 Katmanlı PCB Yeşil Lehim maskesi Prototip Baskılı Devre Kartı
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Katmanı | 6 Katmanlı Sert Baskılı Devre Kartı | malzeme | FR4 TG150 |
|---|---|---|---|
| PCB yüzeyi | ENIG 3u | Lehim maskesi | Yeşil |
| En küçük PCB izi/boşluğu | 3/4mil | En Küçük Delik | 0.20mm |
| Başvuru | güç kaynakları | Teslim süresi | 2L ve 4L için en hızlı 24H |
| Vurgulamak | ENIG 3u 6 Katmanlı PCB,Prototip 6 Katmanlı PCB,6 Katmanlı Prototip Baskılı Devre Kartı |
||
Ürün Açıklaması
Çok Katmanlı Baskılı Devre Kartı 6 Katmanlı PCB Prototip Baskılı Devre Kartı Boş Baskılı Devre Kartı
6 Katmanlı Sert Baskılı Devre Kartı
HSX Devresi, tek katmandan 32L FR-4 PCB'ye, IMS PCB, HDI Panolarından yüksek frekanslı PTFE panolarına ve Sert esnek panolara kadar aylık 5.000'den fazla PCB ürününü kapsar.Esnek hızlı dönüşlü üretim hizmetleri (12 saat ila 72 saat) ve küçük hacimli ila büyük hacimli PCB üretimi sağlıyoruz.
Ürünler, iletişim, güç kaynakları, bilgisayar ağları, dijital ürünler, endüstriyel kontrol, bilim ve eğitim, tıbbi cihazlar ve havacılık gibi yüksek teknoloji alanlarında yaygın olarak kullanılmaktadır.
Maksimum katman: 32 katman (≥20 katmanın gözden geçirilmesi gerekiyor)
Maksimum bitiş paneli boyutu: 740* 500 MM(>600 MM gözden geçirilmelidir)
Min bitiş paneli boyutu: 5 * 5mm
PCB malzemesi: PI +FR4,FR4, Rogers...
PCB kalınlığı: 0.2~4.0mm(＜0,2 mm,＞4 mm gözden geçirilmelidir) (Panel kalınlığı ≤ 0,6 mm, HASL yüzeyi için geçerli değildir)
iç ve dış taban bakırın bakır kalınlığı: Min 0.3/0.5oz,Max 3oz, avans 4-6oz
Yay ve büküm: %0,075
Min.delik boyutu: 0.15 mm (＜0.15 mm gözden geçirilmelidir)
HDI Min matkap deliği: 0.08-0.10MM
PCB izi/boşluğu: 3mil(0.075mm)
PCB anahattı: Yönlendirme/V-CUT/Delme
Lehim maskesi kalınlığı: standart 15-20um;Gelişmiş: 35um
Min lehim maskesi köprü genişliği: yeşil 4mil, diğer renk 4.8mil
Lehim maskesi doldurma delikleri: 0.1-0.5mm
Lehim maskesinin rengi:yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz, vb
PCB serigrafi: Beyaz, Siyah ve isteğiniz gibi
Soyulabilir maske kalınlığı: 500-1000um
OSP'nin oksidasyon filmi: 0.2-0.5um
| Katman sayıları: | 6 katman | Devre kartı laminat: | FR4, TG150 |
| Farklı Bakır kalınlığı: | 1/1/1/1/1/1 OZ | PCB Kurulu kalın: | 1,0 MM |
| En küçük Mekanik delme deliği: | 0,20 mm | Min.çizgi mesafesi/boşluğu: | 3/4mil |
| Lehim maskesi rengi: | Yeşil | Efsanelerin rengi: | Beyaz |
| PCB yüzeyi bitmiş: | Daldırma Altın 3u | Pano profili: | Freze+V-CUT |
| PCB Kartı Uygulaması: | güç kaynakları | ||
| Özel gereksinim talep etme: | küçük hat alanı ve boşluk: 3/4mil/empedans kontrolü/reçine doldurulmuş ve/0.25 mm BGA üzeri kaplanmıştır | ||
SSS:
Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Evet, biz fabrikayız, bağımsız hızlı dönüş prototip PCB üretimi ve büyük hacimli PCB üretim hatlarımız var.
S2: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)
S3: PCB dosyalarımız kontrol edilecek mi?
C: Evet.Verileriniz Mühendis Ekibimiz tarafından kontrol edilecektir.Herhangi bir teknik sorun bulursak veya herhangi bir sorunuz olursa, sizinle iletişime geçeceğiz ve sorunları birlikte çözeceğiz.
S4: Ürünümüz sevkiyat öncesi test edilecek mi?
C: Evet.Bize test yöntemlerini sağlarsanız İşlev Devresi Testi sağlayabiliriz.
S5: PCB Montaj hizmetleri de veriyor musunuz?
300 kg'dan fazla ağır mallar için, navlun maliyetinden tasarruf etmek için PCB kartlarınızı gemi veya hava yoluyla gönderebiliriz.Elbette, kendi ileticiniz varsa, gönderinizle ilgilenmek için onlarla iletişime geçebiliriz.
