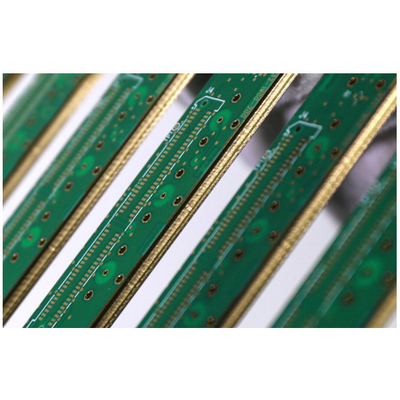

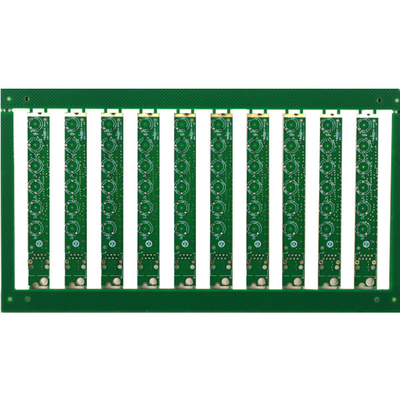

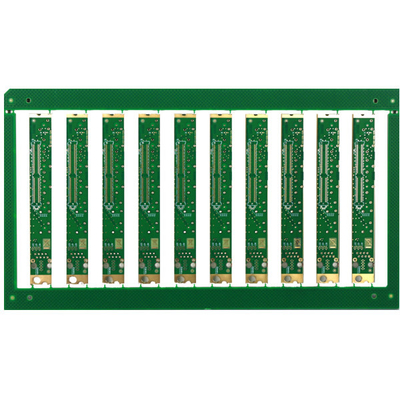

1.6mm HASL OSP Çok Katmanlı PCB Kartı FR4 Halojensiz Yeşil Lehim Maskesi

1.6mm HASL OSP Çok Katmanlı PCB Kartı FR4 Halojensiz Yeşil Lehim Maskesi

Çok Katmanlı Baskı Devre Kartı Elektronik Devre Kartı Devre Kartı Bileşenleri FR4 Baskılı Devre Kartı

PCB Baskılı Devre Kartı(FR4,4L)

Katmanlar:1-32 katman, eğer katman 20L ise veya 20L'den kısrak ise, tahtayı gözden geçirmesi gerekecektir.

Maksimum bitiş panel boyutu 740* 500 MM'dir, ancak panel tarafı >600 MM ise, gözden geçirmeniz gerekir.

Minimum panel boyutu 5 * 5 mm'dir.
Baskılı devre kartlarının hammaddeleri FR4, Rogers, Halojensiz, Yüksek TG malzemeleridir...

Kör ve gömülü delikler laminasyon pres süreleri: Aynı çekirdekle ≤3 kez basın (>3 kez gözden geçirilmelidir)
PCB kalınlık kapasitesi 0,2 ~ 4,0 mm arasındadır, eğer kalınlık 0,2 mm'den az veya 4 mm'den fazla ise, ilk önce gözden geçirmeniz gerekir.

PCB bakır kalınlık kapasitesi: İç katman≤ 6 OZ (ancak bakır kalınlığı 4L için ≥5 OZ, 6L için ≥4OZ, 8L ve üstü için ≥3OZ gözden geçirilmelidir)

Dış katman bakır: ≤ 10 OZ(≥5 OZ gözden geçirilmelidir)

Eğilme ve bükülme toleransı %0.075'tir.

Min delik boyutu: 1) Levha kalınlığı ≤2,0 mm ise, minimum delik boyutu 0,20 mm.Tahta kalınlığı> 2.0 mm ise, minimum delik boyutu: en boy oranı ≤10 (matkap ucu için)

2) Levha kalınlığı ≤0.8mm ise, minimum delik boyutu 0.10mm.Levha kalınlığı ≤1.2 mm ise, minimum delik boyutu 0.15 mm

Lehim maskesi rengi: Yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz ve isteğiniz gibi.
Serigrafi rengi: Beyaz, siyah ve isteğiniz gibi
Yüzey bitmiş: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Daldırma Gümüş, ENEPIG, Sert altın kaplama, vb.
