ENIG 2u 6 Katmanlı Çok Katmanlı Baskılı Devre Kartı 2.4mm Yeşil Lehim Maskesi
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Ürün adı | Çok katmanlı PCB | Hammadde | TG170, FR4 +Rogers |
|---|---|---|---|
| Katman ve kalınlık | 6L, 2.4mm | PCB bakır kalınlığı | 2/2/2/2/2/2 OZ |
| PCB lehim maskesi | YEŞİL | Efsane Rengi | Beyaz |
| Yüzey İşlem | ENIG2U" | Özel istek | Reçine tıkalı delik ve kaplama kenarı |
| Vurgulamak | ENIG 2u Çok Katmanlı Baskılı Devre Kartı,2.4mm Çok Katmanlı Baskılı Devre Kartı,2.4mm diy çok katmanlı pcb |
||
Ürün Açıklaması

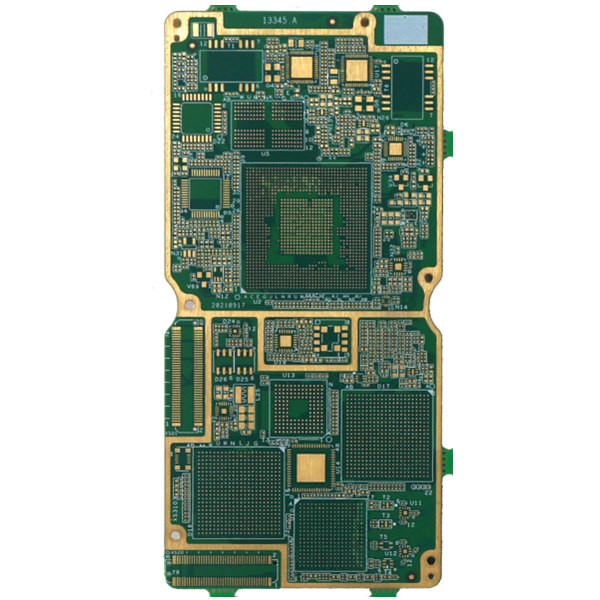

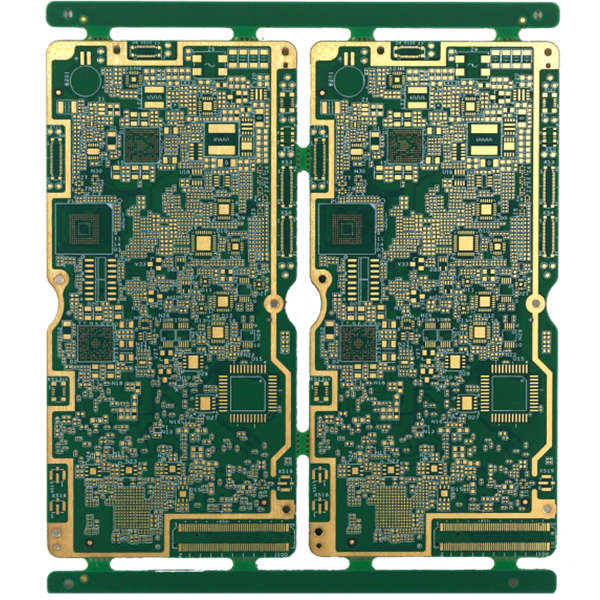

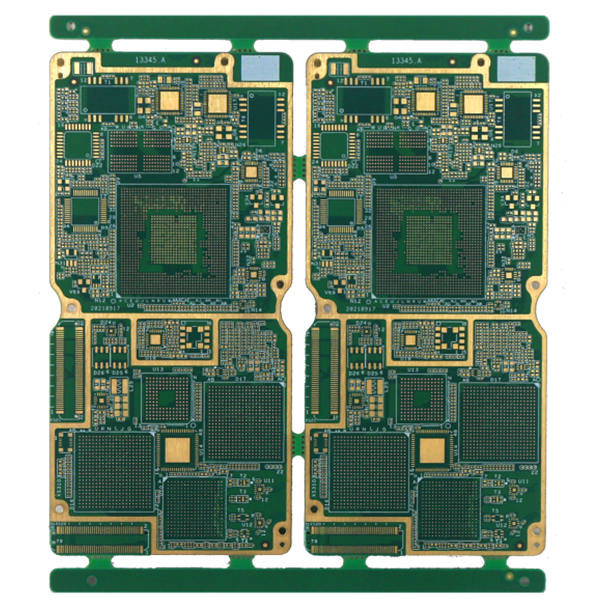

ENIG 2u 6 Katmanlı Çok Katmanlı Baskılı Devre Kartı 2.4mm Yeşil Lehim Maskesi
Çok Katmanlı Baskılı Devre Kartı Baskılı Devre Kartı Montajı Özel Baskılı Devre Kartı PCB Montajı
6L Sert Baskılı Devre Kartı
Maksimum katman 32 katmandır, ≥20 katman olup olmadığını gözden geçirmeniz gerekir.
Maksimum bitiş paneli boyutu 740* 500 MM'dir, ancak >600 MM ise, önce kartı gözden geçirmesi gerekir.
Minimum panel boyutu 5*5 mm'dir.
PCB hammaddeleri PI +FR4, FR4, Rogers, Halojensiz, Yüksek TG malzemeleri vb.
PCB kalınlık kapasitesi 0,2 ~ 4,0 mm arasındadır, eğer kalınlığın 0,2 mm'den az veya 4 mm'den fazla olması durumunda gözden geçirilmesi gerekir.
PCB bakır kalınlık kapasitesi H~5oz'dur.5 oz'dan fazlaysa, incelemeniz gerekir.
Eğilme ve bükülme toleransı %0.075'tir.
Minimum delik boyutu 0.15 mm'dir, delme boyutu 0.15 mm'den küçükse onaylamanız gerekir.
Maksimum delik boyutu 6,0 mm'dir, delik boyutu 6 mm'den fazlaysa, delikleri büyütmek için frezeleme kullanmanız gerekir.
İç katmandaki minimum boşluk (tek taraflı): 4～8L(dahil): örnek: 4 mil;küçük hacim: 4,5 mil;
8~12L(dahil): örnek: 5 mil;küçük hacim: 5.5 mil
12～18L(dahil): örnek: 6 mil;küçük hacim: 6,5 mil
PCB lehim maskesi Renk: Yeşil, Mat yeşil, Mavi, Mat mavi, Siyah, Mat siyah, Sarı, Kırmızı, Beyaz, vb.
PCB serigrafi rengi: Beyaz, Siyah, vb
PCB yüzeyi: HASL kurşunsuz, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger, vb.
| PCB Katmanı | 6L Sert baskılı devre kartı |
| PCB yüzeyi | ENIG 2U |
| PCB malzemesi | FR4, TG170+ Rogers |
| PCB kalınlığı | 2.4mm bitmiş |
| Min.delik büyüklüğü | 0.25mm |
| PCB lehim maskesi | Yeşil |
| PCB Efsanesi | Beyaz |
| PCB Bakır | 2/2/2/2/2/2oz bitmiş |
| Özel istek | Reçine tıkalı delik ve kaplama kenarı, birçok BGA |
| Uygulama |
İletişim, Endüstri/tüketici Elektronik. |
SSS:
1. Hangi hizmeti sağlayabilirsiniz?
Baskılı Devre kartı, Baskılı Devre Montajı, Hızlı Prototip siparişi
2. Teslim süreniz ne kadar hızlı?
HDI kartı en hızlı 3 WD, 2L ve 4L Sert kart en hızlı 24 saat
3. Hızlı teklif nasıl alınır?
Lütfen gerber dosyasını ve kartın ayrıntılarını sağlayın (katman, levha kalınlığı, bakır kalınlığı, yüzey işleme, lehim maskesi ve serigrafi rengi, varsa özel istek, talep miktarı vb. dahil)
Örnek:
| PCB Katmanı | 4L |
| PCB yüzeyi | ENIG |
| PCB malzemesi | FR4, TG135 |
| bitmiş Bakır kalınlığı | 2/2/2/2oz |
| lehim maskesi rengi | Çift taraflı, kırmızı |
| serigrafi | Çift taraflı, siyah |
| Miktar | 1000 adet, 2 hafta |
4.Hangi ödeme koşullarınız var?
T/T
