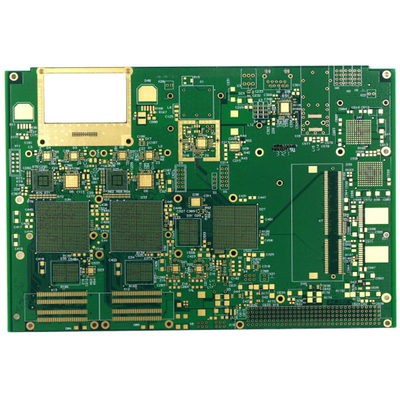

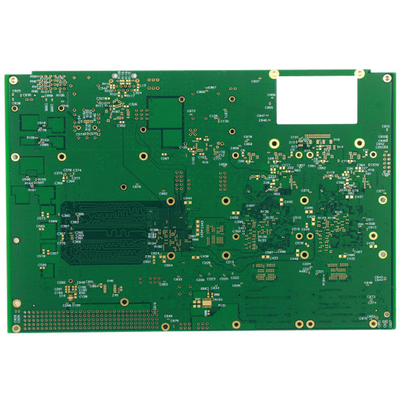

Yeşil Lehim Maskesi Çok Katmanlı Sert Flex PCB Prototip FR4 TG170 2.4mm
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Ürün adı | Sert FR4 Baskılı Devre PCB Kartı | Malzeme | Rogers +FR4,TG170 |
|---|---|---|---|
| PCB Katmanı | 8 katman | Tahta kalınlığı | 2.4mm |
| bitmiş bakır kalınlığı | 2/2/2/2/2/2 OZ | Lehim maskesi rengi | YEŞİL |
| serigrafi rengi | Beyaz | PCB yüzeyi | ENIG4u" |
| Vurgulamak | TG170 Çok Katmanlı Sert Flex PCB,2.4mm Çok Katmanlı Sert Flex PCB,2.4mm çok katmanlı esnek pcb |
||
Ürün Açıklaması
Yeşil Lehim Maskesi Çok Katmanlı Sert Flex PCB Prototip FR4 TG170 2.4mm
Çok Katmanlı Baskılı Devre Kartı PCB Baskılı Devre Kartı Montajı Prototip Devre Kartı Tek Devre Kartı
Sert FR4 Baskılı Devre PCB Kartı
Bitmiş PCB kartı katmanı: 1L'den 32L'ye (katmanın 20L'den fazla olup olmadığını gözden geçirmesi gerekir)
Maksimum panel boyutu: 740* 500 MM (boyut 600 MM'den büyükse gözden geçirilmesi gerekir)
Minimum panel boyutu: 5 * 5mm
PCB hammaddesi: FR4, Rogers, ISOLA, Yüksek TG, Halojensiz malzeme, vb.
Bitmiş kalınlık: 0.2~4.0mm
PCB bakır kalınlığı: H~5oz
Yay ve büküm: %0.075
Min.delik boyutu: 0.15mm
HDI Min matkap deliği: 0.08-0.10MM
PCB izi/boşluğu: 3mil(0.075mm)
PCB anahattı: Yönlendirme/V-CUT/Delme
PCB lehim maskesi: Yeşil, Kırmızı, Mavi, Beyaz, Siyah, Sarı ve isteğiniz gibi
PCB serigrafi: Beyaz, Siyah ve isteğiniz gibi
PCB yüzeyi: HASL kurşunsuz, Daldırma Altın, Daldırma Kalay, OSP, ENIG + OSP, Daldırma Gümüş, ENEPIG, Altın Parmak
Empedans toleransı: ±5Ω(<50Ω), ±10%(≥50Ω) bu değer değilse gözden geçirilmelidir
| PCB Katmanı | 8L PCB |
| PCB yüzeyi | ENIG4u" |
| PCB malzemesi | FR4, TG170+Rogers |
| PCB kalınlığı | 2.4mm |
| bitmiş bakır | 2/2/2/2/2/2/2/2/2oz |
| Min.delik | 0.25mm |
| PCB anahattı | Rota ve V-CUT |
| PCB lehim maskesi | Yeşil |
| PCB serigrafi | Beyaz |
SSS:
1. Hangi hizmeti sağlayabilirsiniz?
Baskılı Devre kartı, Baskılı Devre Montajı, Hızlı Prototip siparişi
2. Teslim süreniz ne kadar hızlı?
HDI kartı en hızlı 3 WD, 2L ve 4L Sert kart en hızlı 24 saat
3. Hızlı teklif nasıl alınır?
Lütfen gerber dosyasını ve kartın ayrıntılarını sağlayın (katman, levha kalınlığı, bakır kalınlığı, yüzey işleme, lehim maskesi ve serigrafi rengi, varsa özel istek, talep miktarı vb. dahil)
Örnek:
| PCB Katmanı | 4L |
| PCB yüzeyi | ENIG |
| PCB malzemesi | FR4, TG135 |
| bitmiş Bakır kalınlığı | 2/2/2/2oz |
| lehim maskesi rengi | Çift taraflı, kırmızı |
| serigrafi | Çift taraflı, siyah |
| Miktar | 1000 adet, 2 hafta |
4.Hangi ödeme koşullarınız var?
T/T
