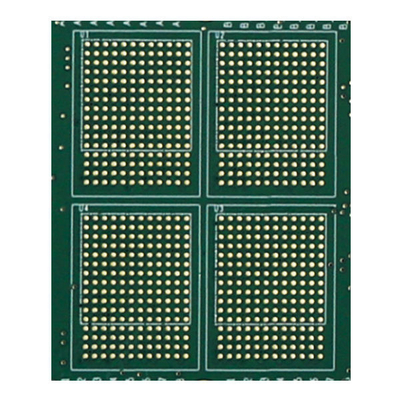

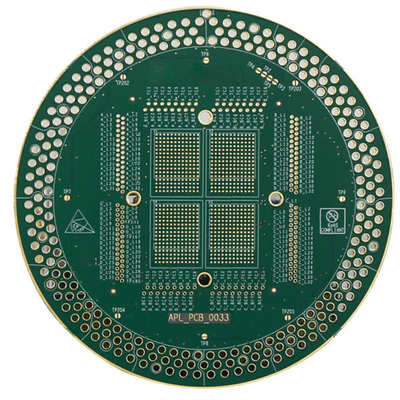

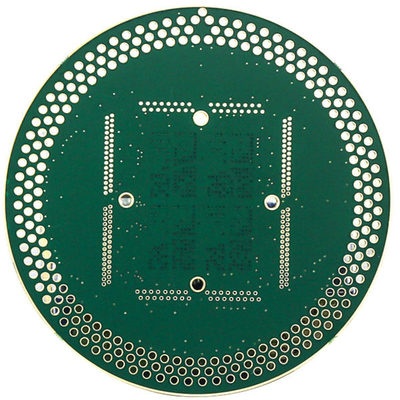

6L 2OZ Çok Katmanlı Baskılı Devre Kartı FR4 TG135 Çok Katmanlı Pcb Yeşil Lehim Maskesi
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Ürün adı | Çok Katmanlı PCB | Malzeme | FR4 TG135 |
|---|---|---|---|
| PCB Katmanı | 6L | PCB kalınlığı | 1.6 |
| PCB bakır kalınlığı | 2 OZ | Min. Min. hole size delik büyüklüğü | 0,2 MM |
| PCB lehim maskesi | YEŞİL | PCB efsanesi | Beyaz |
| Vurgulamak | 2OZ Çok Katmanlı Baskılı Devre Kartı,TG135 Çok Katmanlı Baskılı Devre Kartı,TG135 Çok Katmanlı Pcb |
||
Ürün Açıklaması
6L 2OZ Çok Katmanlı Baskılı Devre Kartı FR4 TG135 Çok Katmanlı Pcb Yeşil Lehim Maskesi
Çok Katmanlı Baskılı Devre Kartı Boş Devre Kartı Küçük Baskılı Devre Kartı Tek Devre Kartı
6L Baskılı Devre Kartı/PCB Kartı
Maksimum katman: 32 katman (≥20 katmanın gözden geçirilmesi gerekiyor)
Maksimum bitiş paneli boyutu: 740* 500 MM(>600 MM gözden geçirilmelidir)
Min bitiş paneli boyutu: 5 * 5mm
PCB malzemesi: PI +FR4, FR4, Rogers, Halojensiz, Yüksek TG ve ağır bakır,
PCB kalınlığı: 0,2~4,0 mm(＜0,2 mm,＞4 mm gözden geçirilmelidir)
PCB bakır kalınlığı: H~5oz
Yay ve büküm: %0,075
Min.delik boyutu: 0.15 mm (＜0.15 mm gözden geçirilmelidir)
Maksimum delik boyutu: 6.0mm(>6mm, delikleri büyütmek için freze kullanın)
HDI Min matkap deliği: 0.08-0.10MM
İç katmandaki minimum boşluk (tek taraflı): 4～8L(dahil): örnek: 4 mil;küçük hacim: 4,5 mil;
8~12L(dahil): örnek: 5 mil;küçük hacim: 5.5 mil
12～18L(dahil): örnek: 6 mil;küçük hacim: 6,5 mil
PCB lehim maskesi: Yeşil, Mat yeşil, Mavi, Mat mavi, Siyah, Mat siyah, Sarı, Kırmızı, Beyaz, vb.
PCB serigrafi: Beyaz, Siyah, vb
PCB yüzeyi: HASL kurşunsuz, Daldırma Altın, Daldırma Kalay, OSP, ENIG + OSP, Daldırma Gümüş, ENEPIG, Altın Parmak
Uygulama: İletişim, Endüstri/tüketici Elektronik.
| PCB Katmanı | 6L |
| PCB yüzeyi | Daldırma Altın 2u" |
| PCB malzemesi | FR4, TG135, KB6160 |
| PCB kalınlığı | 1,6 mm |
| Min.delik büyüklüğü | 0,2 mm |
| PCB izi/boşluğu: | 4milyon |
| PCB anahattı | Rota ve V-CUT |
| PCB lehim maskesi | Yeşil |
| PCB serigrafi | Beyaz |
| kullanım | CE |
SSS:
1. Hangi hizmeti sağlayabilirsiniz?
Baskılı Devre kartı, Baskılı Devre Montajı, Hızlı Prototip siparişi
2. Teslim süreniz ne kadar hızlı?
HDI kartı en hızlı 3 WD, 2L ve 4L Sert kart en hızlı 24 saat
3. Hızlı teklif nasıl alınır?
Lütfen gerber dosyasını ve kartın ayrıntılarını sağlayın (katman, levha kalınlığı, bakır kalınlığı, yüzey işleme, lehim maskesi ve serigrafi rengi, varsa özel istek, talep miktarı vb. dahil)
Örnek:
| PCB Katmanı | 4L |
| PCB yüzeyi | ENIG |
| PCB malzemesi | FR4, TG135 |
| bitmiş Bakır kalınlığı | 2/2/2/2oz |
| lehim maskesi rengi | Çift taraflı, kırmızı |
| serigrafi | Çift taraflı, siyah |
| Miktar | 1000 adet, 2 hafta |
4.Hangi ödeme koşullarınız var?
T/T
