HASL FR4 TG170 Çok Katmanlı Baskılı Devre Kartı 8 Katmanlı Pcb
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Katmanı | 8L kurulu | malzeme | FR4, TG170 |
|---|---|---|---|
| PCB yüzeyi | HASL | Lehim maskesi | Çift taraf için yeşil renk |
| Uygulama | tüketici elektroniği | Kurşun zamanı | 2L ve 4L için en hızlı 24H |
| Vurgulamak | TG170 Çok Katmanlı Baskılı Devre Kartı,HASL Çok Katmanlı Baskılı Devre Kartı,FR4 TG170 8 Katmanlı Pcb |
||
Ürün Açıklaması

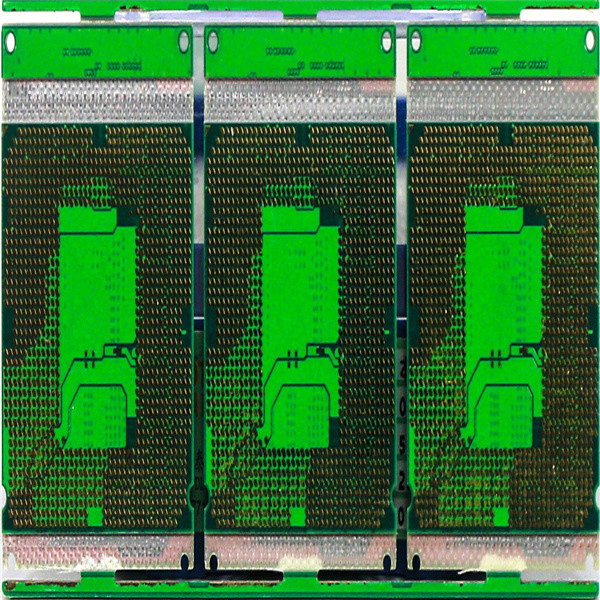

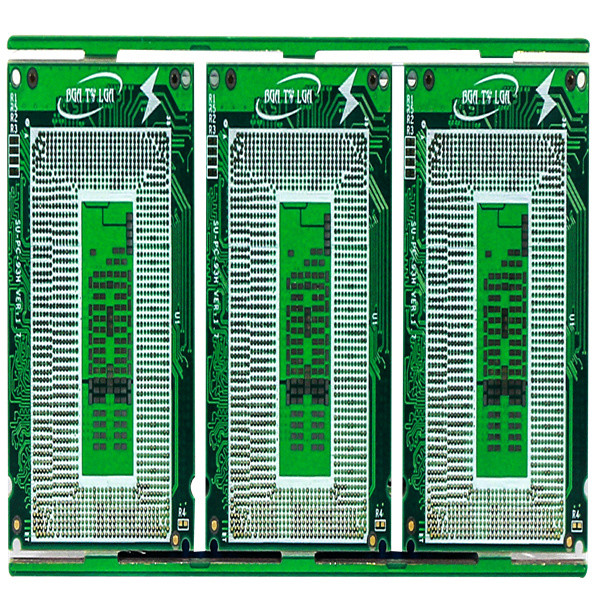

HASL FR4 TG170 Çok Katmanlı Baskılı Devre Kartı 8 Katmanlı Pcb
Çok Katmanlı Baskılı Devre Kartı Çok Katmanlı Devre Kartı FR4 Baskılı Devre Kartı Sert Baskılı Devre Kartları
Çok Katmanlı Baskılı Devre Kartı
Maksimum katman: 32 katman (≥20 katmanın gözden geçirilmesi gerekiyor)
Maksimum bitiş paneli boyutu: 740* 500 MM(>600 MM gözden geçirilmelidir)
Min bitiş paneli boyutu: 5 * 5mm
PCB malzemesi: PI +FR4,FR4, Rogers
PCB kalınlığı: 0.2~4.0mm(＜0,2 mm,＞4 mm gözden geçirilmelidir) (Panel kalınlığı ≤ 0,6 mm, HASL yüzeyi için geçerli değildir)
iç ve dış taban bakırın bakır kalınlığı: Min 0.3/0.5oz,Max 3oz, avans 4-6oz
Yay ve büküm: %0,075
Min.delik boyutu: 0.15 mm (＜0.15 mm gözden geçirilmelidir)
HDI Min matkap deliği: 0.08-0.10MM
PCB izi/boşluğu: 3mil(0.075mm)
PCB anahattı: Yönlendirme/V-CUT/Delme
Lehim maskesi kalınlığı: standart 15-20um;Gelişmiş: 35um
Min lehim maskesi köprü genişliği: yeşil 4mil, diğer renk 4.8mil
Lehim maskesi doldurma delikleri: 0.1-0.5mm
Lehim maskesinin rengi:yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz, vb
PCB serigrafi: Beyaz, Siyah ve isteğiniz gibi
Soyulabilir maske kalınlığı: 500-1000um
OSP'nin oksidasyon filmi: 0.2-0.5um
| PCB Katmanı | 8L |
| PCB yüzeyi | HASL |
| PCB malzemesi | FR4, TG170 |
| PCB kalınlığı | 1.6 |
| Min.delik büyüklüğü | 0.25mm |
| PCB izi/boşluğu: | 4milyon |
| PCB anahattı |
Yönlendirme ve V-CUT |
| PCB lehim maskesi | Yeşil |
| PCB serigrafi | Beyaz |
| Uygulama | tüketici elektroniği |
| Kurşun zamanı | 2L ve 4L için en hızlı 24H |
SSS:
1. Hangi hizmeti sağlayabilirsiniz?
PCB Üretimi, PCB Montajı, Hızlı Prototip
2. Teslim süreniz ne kadar hızlı?
2L ve 4L için en hızlı 24H, HDI kartı için 3WD'ler.
3. Hızlı teklif nasıl alınır?
Lütfen gerber dosyasını ve kartın ayrıntılarını sağlayın (katman, levha kalınlığı, bakır kalınlığı, yüzey işleme, lehim maskesi ve serigrafi rengi, varsa özel istek, talep miktarı vb. dahil)
örneklem:
| PCB Katmanı | 2L |
| PCB yüzeyi | LF-HASL |
| PCB malzemesi | FR4, TG170 |
| Bakır kalınlığı | 1/1oz bitmiş |
| PCB lehim maskesi | Çift taraflı, yeşil |
| PCB serigrafi | Çift taraflı, Beyaz |
| Miktar | 15 adet, 15 iş günü |
4.Hangi ödeme koşullarınız var?
Banka Havalesi (T/T)
