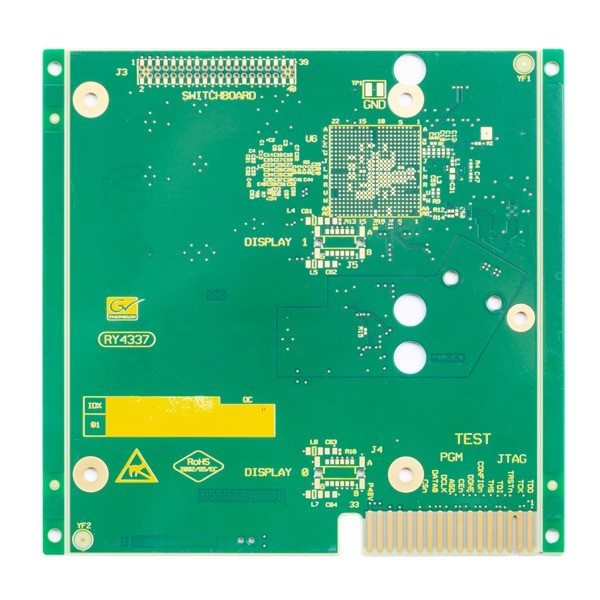

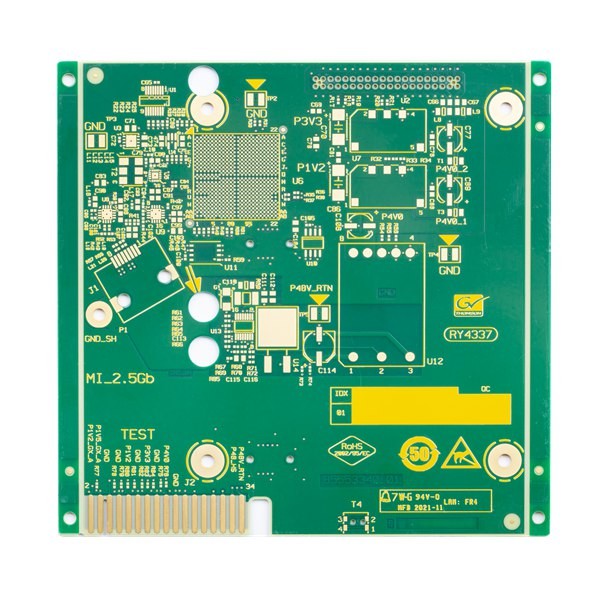

1.6MM 6L Özel Baskılı Devre Kartları Altın Parmak FR4 BGA PCB
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Adı | Altın Parmaklı 6 katmanlı PCB | askeri | FR4 TG170 |
|---|---|---|---|
| Yüzey Bitmiş | Daldırma Altın, Altın Parmak 30U | Tahta kalınlığı | 1,6 mm |
| Bakır Kalınlığı | 1/1/1/1/1/1oz bitmiş | Min. dak. line distance/space hat mesafesi/boşluk | 3/3mil |
| Lehim maskesi | Yeşil | En küçük Mekanik delme deliği | 0,15 mm |
| Özel Gereksinim | delik boyutu 0,15 mm/empedans kontrolü/reçine dolgulu ve üzeri kaplanmış | Uygulama iletişim ürünleri | dijital ürünler |
| Vurgulamak | 6L Özel Baskılı Devre Kartları,1.6MM 6 Katmanlı PCB,6L Özel PCB Kartları |
||
Ürün Açıklaması
1.6MM 6L Özel Baskılı Devre Kartları Altın Parmak FR4 BGA PCB
Özel Baskılı Devre Kartları Gold Finger FR4 BGA PCB 6 Katmanlı
Hızlı Dönüş PCB Panoları Reçine Takılı Delik Empedans Kontrolü Altın Parmak Küçük Çizgi Alanı ve Boşluk
Altın Parmaklı 6 katmanlı Hızlı Dönüş PCB'si
Katmanlar: 1-32 katman, katman 20L ise veya 20L'den daha azsa, tahtayı gözden geçirmeniz gerekir.
Maksimum bitiş paneli boyutu 740* 500 MM'dir, ancak panel tarafı >600 MM ise, gözden geçirmesi gerekecektir.
Minimum panel boyutu 5 * 5 mm'dir.Hızlı Dönüş Sert Flex Pcb
Baskılı devre kartlarının hammaddeleri arasında FR4, Rogers, Halojensiz, Yüksek TG malzemeleri bulunur...
Kör ve gömülü delikler laminasyon pres süreleri: Aynı maça ile ≤3 kez basın (> 3 kez gözden geçirilmelidir)
PCB kalınlık kapasitesi 0,2~4,0 mm'dir, eğer kalınlık 0,2 mm'den az veya 4 mm'den fazlaysa, önce bunu gözden geçirmeniz gerekir.
PCB bakır kalınlık kapasitesi: İç katman≤ 6 OZ (ancak 4L için bakır kalınlığı ≥5 OZ, 6L için ≥4OZ, 8L ve üzeri için ≥3OZ incelenecektir)
Dış katman bakır: ≤ 10 OZ(≥5 OZ'nin gözden geçirilmesi gerekiyor)
Yay ve bükülme toleransı %0,075'tir.
Minimum delik boyutu: 1) Levha kalınlığı ≤2,0 mm ise, minimum delik boyutu 0,20 mm.Tahta kalınlığı>2,0 mm ise, minimum delik boyutu: en boy oranı≤10 (matkap ucu için)
2) Levha kalınlığı≤0,8 mm ise, minimum delik boyutu 0,10 mm.Tahta kalınlığı≤1,2 mm ise, minimum delik boyutu 0,15 mm
Lehim maskesi rengi: Yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz ve isteğiniz gibi.
Serigrafi rengi: Beyaz, siyah ve isteğiniz gibi
Yüzey kaplaması: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Plating hard gold,vb.
| Katman sayıları: | 6 katman | Devre kartı laminatı: | FR4 TG170 |
| Farklı Bakır kalınlığı: | 1/1/1/1/1 OZ | PCB Kurulu kalın: | 1,6 mm |
| En küçük Mekanik delme deliği: | 0,15 mm | dak.hat mesafesi/boşluk: | 3/3mil |
| Lehim maskesi rengi: | Açık yeşil | Efsanelerin rengi: | Beyaz renk |
| PCB yüzeyi bitti: | Daldırma Altın, Altın Parmak 30U“ | Pano profili: | Frezeleme+V-KESME |
| PCB Kartı Uygulaması: | dijital ürünler | ||
| Özel gereksinim talep etmek: | küçük satır alanı ve boşluk: 3/3mil/dak.delik boyutu 0,15 mm/empedans kontrolü/reçine dolgulu ve üzeri kaplamalı/0,25 mm BGA/altın parmak aracılığıyla | ||
SSS:
S1: Bir fabrika veya ticaret şirketi misiniz?
C: Evet, fabrikayız, bağımsız hızlı dönüş prototip PCB üretim ve büyük hacimli PCB üretim hatlarımız var.
S2: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)
S3: Üretim için size gönderdiğimde PCB dosyalarım güvende mi?
C: Müşterinin telif haklarına saygı duyuyoruz ve sizden yazılı izin almadıkça dosyalarınız ile asla başka biri için PCB üretmeyeceğiz ve bu dosyaları başka 3. şahıslarla paylaşmayacağız.Ve gerekirse NDA'yı müşteriyle imzalayabiliriz.
S4: PCB dosyamız/Gerber dosyamız yoksa, yalnızca PCB örneğine sahibiz, benim için üretebilir misiniz?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Sadece örnek PCB'yi bize gönderin, PCB tasarımını klonlayabilir ve üzerinde çalışabiliriz.
S5: PCB için standart teslim süreniz nedir?
A: Numune/prototip (3 metrekareden az):
1-2 Katman: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katman: 7~12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200 m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katman: 10 ila 15 iş günü
S6: Hangi ödemeyi kabul ediyorsunuz?
A: Banka Havalesi (T/T) veya Akreditif (L/C) veya Paypal (yalnızca 500 usd'den düşük küçük değerler için)
