Kırmızı Lehim Maskesi Hızlı Dönüş PCB Panoları Hızlı Prototip 2.4mm 4 Katman
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Adı | 4 Katmanlı Hızlı Dönüş Kırmızı ve Kalın Baskılı Devre Kartı | malzeme | FR4 TG170 |
|---|---|---|---|
| Tahta kalınlığı | 2.4mm | Bakır kalınlığı | 1/1/1/1 OZ |
| En küçük Mekanik delme deliği | 0,4 mm | Min. Min. line distance/space çizgi mesafesi/boşluğu | 4/4mil |
| Yüzey bitmiş | daldırma altın | Lehim maskesi | kırmızı |
| Özel Gereksinim | empedans kontrolü/yüksek TG | Uygulamailetişim ürünleri | Dijital |
| Vurgulamak | 2.4mm Hızlı Dönüş PCB Kartları,1 OZ Hızlı Dönüş PCB Kartları,2.4mm hızlı dönüş pcb |
||
Ürün Açıklaması

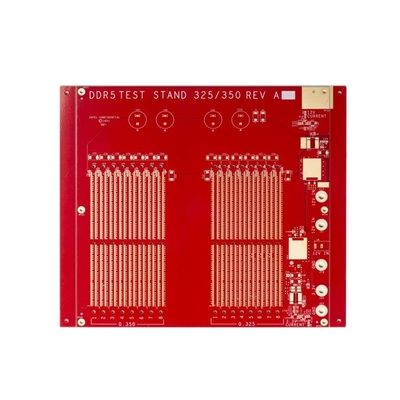

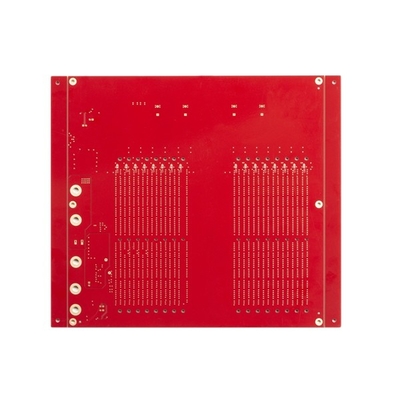

Kırmızı Lehim Maskesi Hızlı Dönüş PCB Panoları Hızlı Prototip 2.4mm 4 Katman
Hızlı Dönüş PCB Kartları Kırmızı Lehim Maskesi Kalın Baskılı Devre Kartı Hızlı Prototip Talebi Acil Talep
4 Katmanlı Hızlı Dönüş Kırmızı ve Kalın Baskılı Devre Kartı
Maksimum katman 32 katmandır (≥20 katmanın gözden geçirilmesi gerekir)
Maksimum bitiş paneli boyutu 740* 500 MM'dir, ancak panel tarafı >600 MM ise, kartı gözden geçirmeniz gerekir
Min bitiş paneli boyutu 5 * 5 mm'dir
PCB malzemesi PI +FR4,FR4, Rogers, etch içerir
PCB kalınlık kapasitesi 0,2~4,0 mm'dir (<0,2 mm veya >4 mm olduğunda gözden geçirilmesi gerekir) (ve levha kalınlığıyla HASL yüzeyi yapılamaz </=0,6 mm)
Bakır iç ve dış taban bakır kalınlığı kapasitesi: Min 0.3/0.5oz, Maks 3oz, avans 4-6oz
Eğilme ve bükülme toleransı: %0,075
Min.delik boyutu: 0.15 mm (0,15 mm'den küçükse kartı gözden geçirmeniz gerekir)
HDI Min delme deliği kapasitesi: 0,08-0,10 MM
PCB parça/boşluk kapasitesi: 3mil(0.075mm)
PCB anahat yöntemi: Yönlendirme/V-CUT/Delme
Lehim maskesi kalınlık kapasitesi: standart 15-20um;Gelişmiş: 35um
Min lehim maskesi köprü genişliği kapasitesi: yeşil 4mil, diğer renk 4.8mil
Lehim maskesi doldurma delikleri kapasitesi: 0.1-0.5mm
Lehim maskesinin rengi yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz vb.
PCB serigrafi beyaz, Siyah ve isteğiniz gibi içerir
Soyulabilir maske kalınlık kapasitesi: 500-1000um
OSP yeteneğinin oksidasyon filmi: 0.2-0.5um
| Devre kartı Katman sayısı: | 4L | Devre kartı laminat: | FR4 TG170 |
| Katman Bakır kalın: | 1/1/1/1 OZ | Tahta kalınlığı: | 2.4MM |
| En küçük delik boyutu: | 0.40mm | En küçük PCB izi/boşluğu: | 4/4mil |
| Lehim maskesi rengi: | kırmızı | İpek ekran rengi: | Beyaz |
| PCB yüzeyi bitmiş: | daldırma altın | Pano profili: | Yönlendirme/V-CUT |
| PCB Kartı Uygulaması: | dijital ürünler | ||
| Özel gereksinim talep etme: | empedans kontrolü/yüksek TG | ||
SSS:
Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Evet, biz fabrikayız, bağımsız hızlı dönüş prototip PCB üretimi ve büyük hacimli PCB üretim hatlarımız var.
S2: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)
S3: PCB dosyalarımız kontrol edilecek mi?
C: Evet.Verileriniz Mühendis Ekibimiz tarafından kontrol edilecektir.Herhangi bir teknik sorun bulursak veya herhangi bir sorunuz olursa, sizinle iletişime geçeceğiz ve sorunları birlikte çözeceğiz.
S4: Ürünümüz sevkıyattan önce test edilecek mi?
C: Evet.Bize test yöntemlerini sağlarsanız İşlev Devresi Testi sağlayabiliriz.
S5: PCB Montaj hizmetleri de veriyor musunuz?
300 kg'dan fazla ağır mallar için, navlun maliyetinden tasarruf etmek için PCB kartlarınızı gemi veya hava yoluyla gönderebiliriz.Elbette, kendi ileticiniz varsa, gönderinizle ilgilenmek için onlarla iletişime geçebiliriz.
