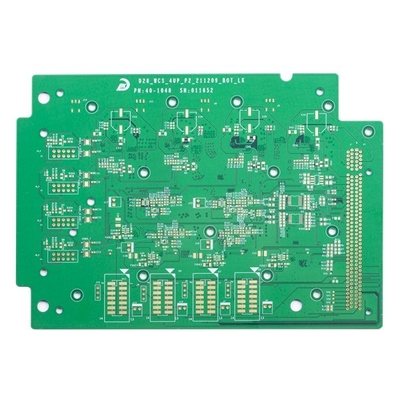

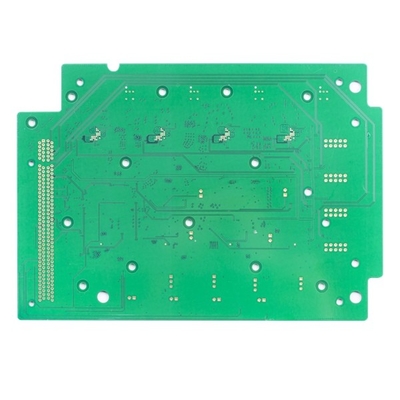

1.6mm FR4 ENIG 6 Katmanlı PCB Devre Kartı Yeşil Lehim Maskesi Daldırma Altın

1.6mm FR4 ENIG 6 Katmanlı PCB Devre Kartı Yeşil Lehim Maskesi Daldırma Altın

Hızlı Dönüş PCB Kartları Pres-Fit Delik PCB Yeşil Renk Lehim Maskesi ENIG PCB 6 Katmanlı PCB İmalatı Acil Sipariş

6L Pres-fit Delik hızlı Dönüş PCB

2010 yılında kurulan Shenzhen Huashengxin Circuit, baskılı devre kartları için profesyonel bir üreticidir.Huashengxin ürünleri 1~32L FR-4 PCB, IMS PCB, HDI Panoları, yüksek frekanslı PTFE panoları ve Sert esnek panoları vb. kapsar. Esnek hızlı dönüşlü üretim hizmetleri (12 saatten 72 saate kadar) ve küçük hacimden büyük hacme kadar sunuyoruz PCB üretimi.Ve ürünlerimiz iletişim endüstrisinden, güç kaynakları cihazlarına, bilgisayar ağlarından havacılık endüstrisine kadar yaygın olarak kullanılmaktadır.

Maksimum katman 32 katmandır (≥20 katmanın gözden geçirilmesi gerekir)

Maksimum bitiş paneli boyutu 740* 500 MM'dir, ancak panel tarafı >600 MM ise, kartı gözden geçirmeniz gerekir

Min bitiş paneli boyutu 5 * 5 mm'dir
PCB malzemesi PI +FR4,FR4, Rogers, etch içerir
PCB kalınlık kapasitesi 0,2~4,0 mm'dir (<0,2 mm veya >4 mm olduğunda gözden geçirilmesi gerekir) (ve levha kalınlığıyla HASL yüzeyi yapılamaz </=0,6 mm)

Bakır iç ve dış taban bakır kalınlığı kapasitesi: Min 0.3/0.5oz, Maks 3oz, avans 4-6oz

Eğilme ve bükülme toleransı: %0,075

Min.delik boyutu: 0.15 mm (0,15 mm'den küçükse kartı gözden geçirmeniz gerekir)

HDI Min delme deliği kapasitesi: 0,08-0,10 MM
PCB parça/boşluk kapasitesi: 3mil(0.075mm)
PCB anahat yöntemi: Yönlendirme/V-CUT/Delme

Lehim maskesi kalınlık kapasitesi: standart 15-20um;Gelişmiş: 35um

Min lehim maskesi köprü genişliği kapasitesi: yeşil 4mil, diğer renk 4.8mil

Lehim maskesi doldurma delikleri kapasitesi: 0.1-0.5mm

Lehim maskesinin rengi yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz vb.
PCB serigrafi beyaz, Siyah ve isteğiniz gibi içerir

Soyulabilir maske kalınlık kapasitesi: 500-1000um
OSP yeteneğinin oksidasyon filmi: 0.2-0.5um

SSS:
S1: Nasıl teklif alabilirim?
C: Lütfen Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB formatındaki gerber dosyasını bize gönderin ve talep miktarlarını sağlayın.Buna göre teklif vereceğiz.

S2: PCB'leri bir resim dosyasından üretebilir misiniz??
C: Hayır. Ama bize bir PCB örneği gönderebilirseniz, tasarımını klonlayabilir ve üzerinde çalışabiliriz.

S3: Stokta PCB var mı?.
C: PCB kartlarının çoğu özelleştirilmiştir ve farklı tasarımları vardır, bunları müşteriler tarafından sağlanan gerber dosyalarına göre üretiyoruz.

S4: Genellikle hangi FR4 malzemelerini kullanıyorsunuz?

C: Kingboard, ITEQ, Shengyi...

S5:Genellikle ne tür bir gönderi yolu kullanıyorsunuz??
C: Küçük hacimli siparişler için, panoları her zaman DHL, UPS, FedEx kapıdan kapıya servisle göndermenizi öneririz, nakliye hesabınızı toplama yapmak için kullanabilir veya DDU (ithalat vergisi ödenmemiş) teslim süresinde göndermek için hesabımızı kullanabiliriz.
Ve büyük hacimli siparişler için, navlun maliyetinden tasarruf etmek için, gönderiyi hava veya deniz yoluyla düzenlemenizi önereceğiz, Tabii ki, kendi ileticiniz varsa ve bize bilgi verebilirseniz, gönderiyi düzenlemek için onlarla iletişime geçebiliriz.
