2mm Bitmiş Hızlı Hızlı Dönüş PCB Kartları FR4 6mil Daldırma Altın

2mm Bitmiş Hızlı Hızlı Dönüş PCB Kartları FR4 6mil Daldırma Altın

Hızlı Dönüş PCB Panoları 2mm Bitmiş PCB Pres Fit Delik Hızlı Talep Hızlı Numune Talebi

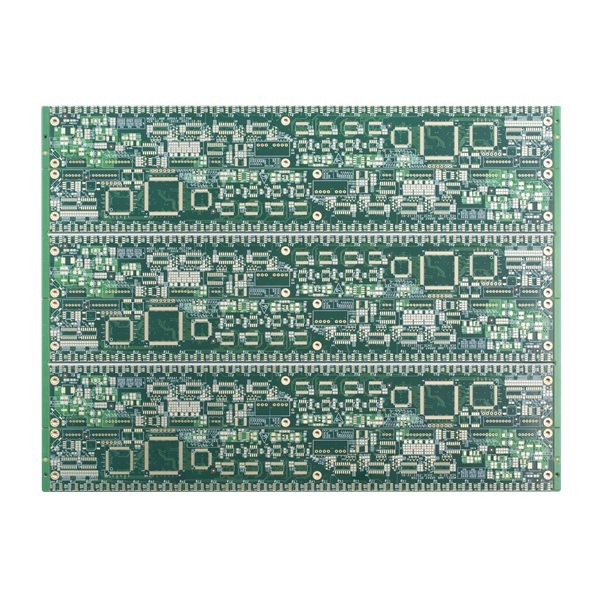

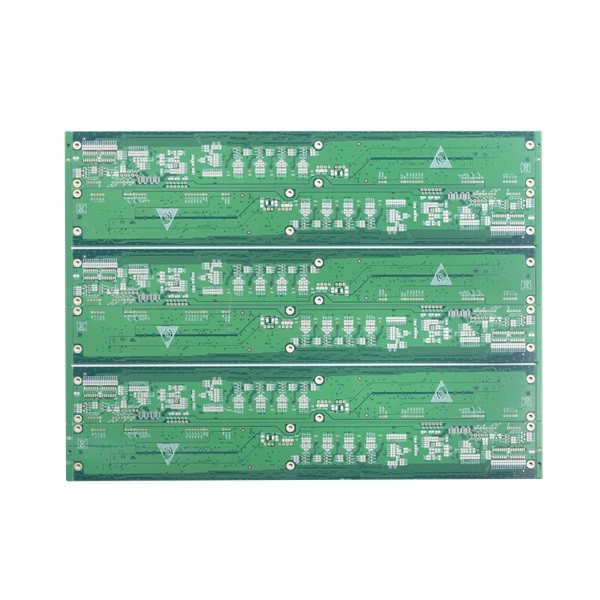

6L 2mm bitmiş hızlı dönüş PCB

2010 yılında kurulan Shenzhen Huashengxin Circuit, baskılı devre kartları için profesyonel bir üreticidir.Huashengxin ürünleri 1~32L FR-4 PCB, IMS PCB, HDI Panoları, yüksek frekanslı PTFE panoları ve Sert esnek panoları vb. kapsar. Esnek hızlı dönüşlü üretim hizmetleri (12 saatten 72 saate kadar) ve küçük hacimden büyük hacme kadar sunuyoruz PCB üretimi.Ve ürünlerimiz iletişim endüstrisinden, güç kaynakları cihazlarına, bilgisayar ağlarından havacılık endüstrisine kadar yaygın olarak kullanılmaktadır.

Maksimum katman 32 katmandır (≥20 katmanın gözden geçirilmesi gerekir)

Maksimum bitiş paneli boyutu 740* 500 MM'dir, ancak panel tarafı >600 MM ise, kartı gözden geçirmeniz gerekir

Min bitiş paneli boyutu 5 * 5 mm'dir
PCB malzemesi PI +FR4,FR4, Rogers, etch içerir
PCB kalınlık kapasitesi 0,2~4,0 mm'dir (<0,2 mm veya >4 mm olduğunda gözden geçirilmesi gerekir) (ve levha kalınlığıyla HASL yüzeyi yapılamaz </=0,6 mm)

Bakır iç ve dış taban bakır kalınlığı kapasitesi: Min 0.3/0.5oz, Maks 3oz, avans 4-6oz

Eğilme ve bükülme toleransı: %0,075

Min.delik boyutu: 0.15 mm (0,15 mm'den küçükse kartı gözden geçirmeniz gerekir)

HDI Min delme deliği kapasitesi: 0,08-0,10 MM
PCB parça/boşluk kapasitesi: 3mil(0.075mm)
PCB anahat yöntemi: Yönlendirme/V-CUT/Delme

Lehim maskesi kalınlık kapasitesi: standart 15-20um;Gelişmiş: 35um

Min lehim maskesi köprü genişliği kapasitesi: yeşil 4mil, diğer renk 4.8mil

Lehim maskesi doldurma delikleri kapasitesi: 0.1-0.5mm

Lehim maskesinin rengi yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz vb.
PCB serigrafi beyaz, Siyah ve isteğiniz gibi içerir

Soyulabilir maske kalınlık kapasitesi: 500-1000um
OSP yeteneğinin oksidasyon filmi: 0.2-0.5um

SSS:

1. Hangi hizmeti sağlayabilirsiniz?

Baskılı Devre kartı, Baskılı Devre Montajı, Hızlı Prototip siparişi

2. Teslim süreniz ne kadar hızlı?

HDI kartı en hızlı 3 WD, 2L ve 4L Sert kart en hızlı 24 saat

3. Hızlı teklif nasıl alınır?

Lütfen gerber dosyasını ve kartın ayrıntılarını sağlayın (katman, levha kalınlığı, bakır kalınlığı, yüzey işleme, lehim maskesi ve serigrafi rengi, varsa özel istek, talep miktarı vb. dahil)

Örnek liste:

4. Hangi ödeme koşullarını kabul ediyorsunuz?

A: Banka Havalesi (T/T) veya Kredi Mektubu (L/C) veya Paypal (yalnızca 500 usd'nin altındaki küçük değerler için)
