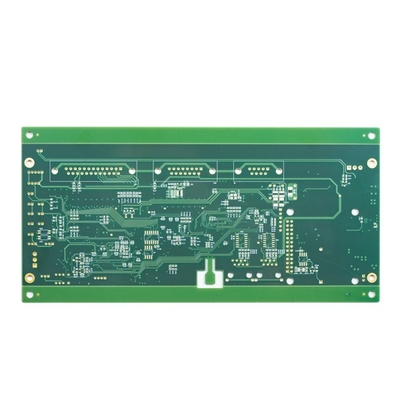

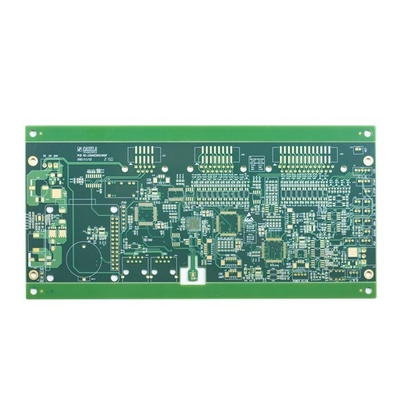

Halojensiz Hızlı Dönüş Pcb Prototipleri FR4 S1150G 6mil Empedans Kontrolü
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Adı | 4L Quick Turn Pcb Prototipleri | malzeme | FR4 S1150G |
|---|---|---|---|
| Tahta kalınlığı | 1,6 mm | Bakır kalınlığı | 1/1/1/1 OZ |
| En küçük Mekanik delme deliği | 0,2 MM | Min. Min. line distance/space çizgi mesafesi/boşluğu | 4/6milyon |
| Yüzey bitmiş | daldırma altın | Lehim maskesi | YEŞİL |
| Özel Gereksinim | halojensiz/empedans kontrolü/reçine doldurulmuş ve üzeri kaplanmıştır | Uygulamailetişim ürünleri | endüstriyel kontrol |
| Vurgulamak | S1150G Quick Turn Pcb Prototipleri,6mil Quick Turn Pcb Prototypes,6mil Halojensiz PCB |
||
Ürün Açıklaması
Halojensiz Hızlı Dönüş Pcb Prototipleri FR4 S1150G 6mil Empedans Kontrolü
Hızlı Dönüşlü PCB Panoları Halojensiz Malzeme Empedans Kontrolü Reçine Dolgulu Vias Hızlı Talep Hızlı Büyük Sipariş
4L Hızlı Dönüşlü Halojensiz Baskılı Devre Kartı
2010 yılında kurulan Shenzhen Huashengxin Circuit, baskılı devre kartları için profesyonel bir üreticidir.Huashengxin ürünleri 1~32L FR-4 PCB, IMS PCB, HDI Panoları, yüksek frekanslı PTFE panoları ve Sert esnek panoları vb. kapsar. Esnek hızlı dönüşlü üretim hizmetleri (12 saatten 72 saate kadar) ve küçük hacimden büyük hacme kadar sunuyoruz PCB üretimi.Ve ürünlerimiz iletişim endüstrisinden, güç kaynakları cihazlarına, bilgisayar ağlarından havacılık endüstrisine kadar yaygın olarak kullanılmaktadır.
Maksimum katman 32 katmandır (≥20 katmanın gözden geçirilmesi gerekir)
Maksimum bitiş paneli boyutu 740* 500 MM'dir, ancak panel tarafı >600 MM ise, kartı gözden geçirmeniz gerekir
Min bitiş paneli boyutu 5 * 5 mm'dir
PCB malzemesi PI +FR4,FR4, Rogers, etch içerir
PCB kalınlık kapasitesi 0,2~4,0 mm'dir (<0,2 mm veya >4 mm olduğunda gözden geçirilmesi gerekir) (ve levha kalınlığıyla HASL yüzeyi yapılamaz </=0,6 mm)
Bakır iç ve dış taban bakır kalınlığı kapasitesi: Min 0.3/0.5oz, Maks 3oz, avans 4-6oz
Eğilme ve bükülme toleransı: %0,075
Min.delik boyutu: 0.15 mm (0,15 mm'den küçükse kartı gözden geçirmeniz gerekir)
HDI Min delme deliği kapasitesi: 0,08-0,10 MM
PCB parça/boşluk kapasitesi: 3mil(0.075mm)
PCB anahat yöntemi: Yönlendirme/V-CUT/Delme
Lehim maskesi kalınlık kapasitesi: standart 15-20um;Gelişmiş: 35um
Min lehim maskesi köprü genişliği kapasitesi: yeşil 4mil, diğer renk 4.8mil
Lehim maskesi doldurma delikleri kapasitesi: 0.1-0.5mm
Lehim maskesinin rengi yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz vb.
PCB serigrafi beyaz, Siyah ve isteğiniz gibi içerir
Soyulabilir maske kalınlık kapasitesi: 500-1000um
OSP yeteneğinin oksidasyon filmi: 0.2-0.5um
| PCB Katmanı | 4L | PCB malzemesi | FR4 S1150G |
| Bakır kalınlığı | 1/1/1/1 OZ | PCB kalınlığı | 1.6MM |
| Min.delik büyüklüğü | 0.20mm | Min.PCB izi/boşluğu: | 4/6milyon |
| PCB lehim maskesi | Yeşil | PCB serigrafi | Beyaz |
| PCB yüzeyi bitmiş | daldırma altın | PCB anahattı | Yönlendirme/V-CUT |
| Uygulama | endüstriyel kontrol | ||
| Özel gereksinim: | halojensiz/empedans kontrolü/reçine doldurulmuş ve üzeri kaplanmıştır | ||
SSS:
Q1: Minimum sipariş miktarınız nedir?
C: Minimum Sipariş Adedi Yok. Miktar yalnızca fiyatı etkiler.RFQ için lütfen bizimle iletişime geçin.
Q2: PCB'yi genellikle nasıl gönderirsiniz?
C: Genellikle küçük paketler için, panoları DHL, UPS, FedEx kapıdan kapıya servisle göndeririz, nakliye hesabınızı toplama yapmak için kullanabilir veya DDU (ithalat vergisi ödenmemiş) teslim süresinde göndermek için hesabımızı kullanabiliriz.
300 kg'dan fazla ağır mallar için, navlun maliyetinden tasarruf etmek için PCB kartlarınızı gemi veya hava yoluyla gönderebiliriz.Elbette, kendi ileticiniz varsa, gönderinizle ilgilenmek için onlarla iletişime geçebiliriz.
Q3: PCB fabrika üretim kapasiteniz nasıl?
C: Aylık üretim kapasitemiz 50.000 metrekare/ay ve 5000 tip/ay'dır.
S4: Hangi ülkelerle çalıştınız?
A: ABD, Kanada, İtalya, Almanya, İngiltere, İspanya, Fransa, Rusya, İran, Türkiye, Çek Cumhuriyeti, Avusturya, Avustralya, Brezilya, Japonya, Hindistan vb.
S5: PCB Montaj hizmetleri de veriyor musunuz?
300 kg'dan fazla ağır mallar için, navlun maliyetinden tasarruf etmek için PCB kartlarınızı gemi veya hava yoluyla gönderebiliriz.Elbette, kendi ileticiniz varsa, gönderinizle ilgilenmek için onlarla iletişime geçebiliriz.
