Mavi Lehim Maskesi Hızlı Dönüş PCB Kartları Prototipleri 4.8mil 1.6mm
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Adı | hızlı dönüş pcb | malzeme | FR4 |
|---|---|---|---|
| Tahta kalınlığı | 1,6 mm | Bakır kalınlığı | 1/1/1/1 OZ |
| En küçük Mekanik delme deliği | 0,2 MM | Min. Min. line distance/space çizgi mesafesi/boşluğu | 4,8mil |
| Yüzey bitmiş | daldırma altın | Lehim maskesi | Mavi lehim direnci |
| Özel Gereksinim | empedans kontrolü | Uygulamailetişim ürünleri | iletişim |
| Vurgulamak | 4.8mil Hızlı Dönüş PCB Panoları,ODM Hızlı Dönüş PCB Panoları,4.8mil hızlı dönüş pcb |
||
Ürün Açıklaması

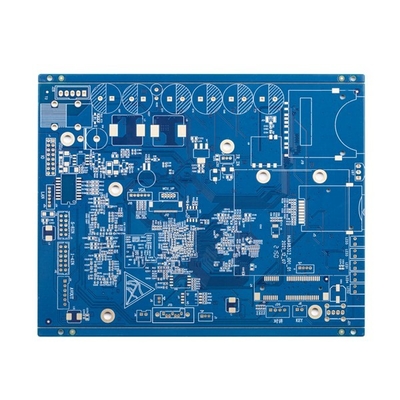

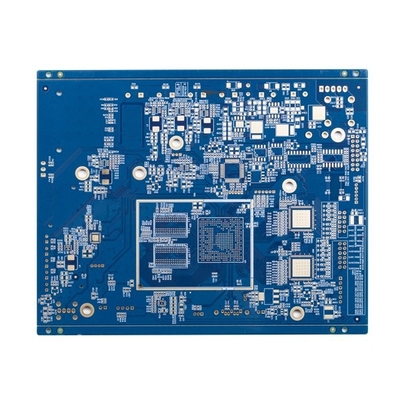

Mavi Lehim Maskesi Hızlı Dönüş PCB Kartları Prototipleri 4.8mil 1.6mm
Hızlı Dönüş PCB Kartları Empedans Kontrol İletişim Cihazları Mavi Lehim Maskesi Hızlı Prototipler
4L Empedans Kontrolü Hızlı Dönüş Baskılı Devre Kartı
Maksimum katman 32 katmandır (≥20 katmanın gözden geçirilmesi gerekir)
Maksimum bitiş paneli boyutu 740* 500 MM'dir, ancak panel tarafı >600 MM ise, kartı gözden geçirmeniz gerekir
Min bitiş paneli boyutu 5 * 5 mm'dir
PCB malzemesi PI +FR4,FR4, Rogers, etch içerir
PCB kalınlık kapasitesi 0,2~4,0 mm'dir (<0,2 mm veya >4 mm olduğunda gözden geçirilmesi gerekir) (ve levha kalınlığıyla HASL yüzeyi yapılamaz </=0,6 mm)
Bakır iç ve dış taban bakır kalınlığı kapasitesi: Min 0.3/0.5oz, Maks 3oz, avans 4-6oz
Eğilme ve bükülme toleransı: %0,075
Min.delik boyutu: 0.15 mm (0,15 mm'den küçükse kartı gözden geçirmeniz gerekir)
HDI Min delme deliği kapasitesi: 0,08-0,10 MM
PCB parça/boşluk kapasitesi: 3mil(0.075mm)
PCB anahat yöntemi: Yönlendirme/V-CUT/Delme
Lehim maskesi kalınlık kapasitesi: standart 15-20um;Gelişmiş: 35um
Min lehim maskesi köprü genişliği kapasitesi: yeşil 4mil, diğer renk 4.8mil
Lehim maskesi doldurma delikleri kapasitesi: 0.1-0.5mm
Lehim maskesinin rengi yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz vb.
PCB serigrafi beyaz, Siyah ve isteğiniz gibi içerir
Soyulabilir maske kalınlık kapasitesi: 500-1000um
OSP yeteneğinin oksidasyon filmi: 0.2-0.5um
| Devre kartı Katman sayısı: | 4L | Devre kartı laminat: | FR4 |
| Katman Bakır kalın: | 1/1/1/1 OZ | Tahta kalınlığı: | 1.6MM |
| En küçük delik boyutu: | 0.20mm | En küçük PCB izi/boşluğu: | 4/4mil |
| Lehim maskesi rengi: | Mavi | İpek ekran rengi: | Beyaz |
| PCB yüzeyi bitmiş: | daldırma altın | Pano profili: | Yönlendirme/V-CUT |
| PCB Kartı Uygulaması: | iletişim | ||
| Özel gereksinim talep etme: | empedans kontrolü | ||
SSS:
Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Evet, biz fabrikayız, bağımsız hızlı dönüş prototip PCB üretimi ve büyük hacimli PCB üretim hatlarımız var.
S2: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)
S3: Üretim için size gönderdiğimde PCB dosyalarım güvende mi?
C: Müşterinin telif hakkına saygı duyuyoruz ve sizden yazılı izin almadıkça dosyalarınızla birlikte asla başkası için PCB üretmeyeceğiz ve bu dosyaları başka herhangi bir üçüncü şahısla paylaşmayacağız.Ve gerekirse müşteriyle Gizlilik Sözleşmesi imzalayabiliriz.
S4: PCB dosyamız/Gerber dosyamız yoksa, yalnızca PCB örneğine sahipsek, benim için üretebilir misiniz?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Sadece örnek PCB'yi bize gönderin, PCB tasarımını klonlayabilir ve üzerinde çalışabiliriz.
Q5: PCB için standart teslim süreniz nedir?
A: Örnek/prototip (3 m2'den az):
1-2 Katmanlar: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü
S6: Hangi ödemeyi kabul ediyorsunuz?
A: Banka Havalesi (T/T) veya Kredi Mektubu (L/C) veya Paypal (yalnızca 500 usd'nin altındaki küçük değerler için)
