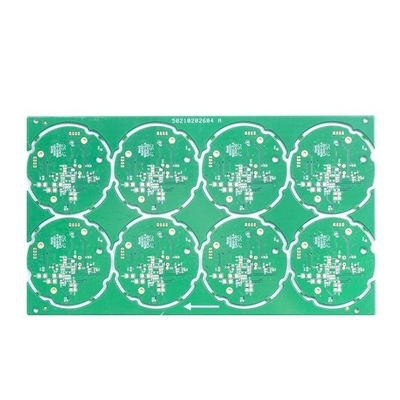

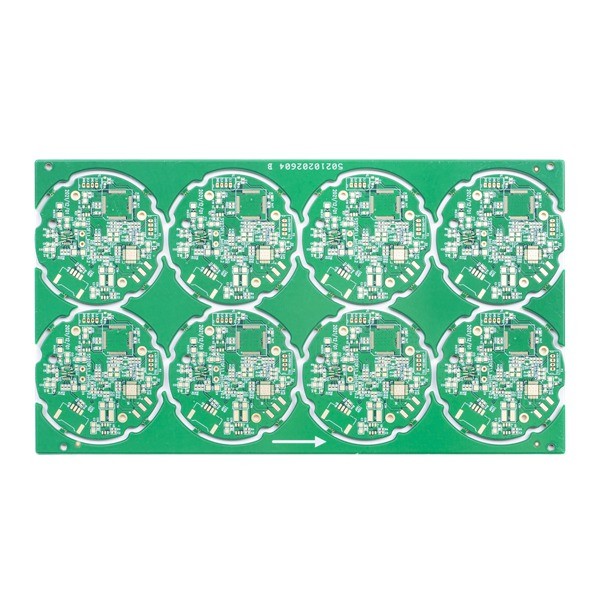

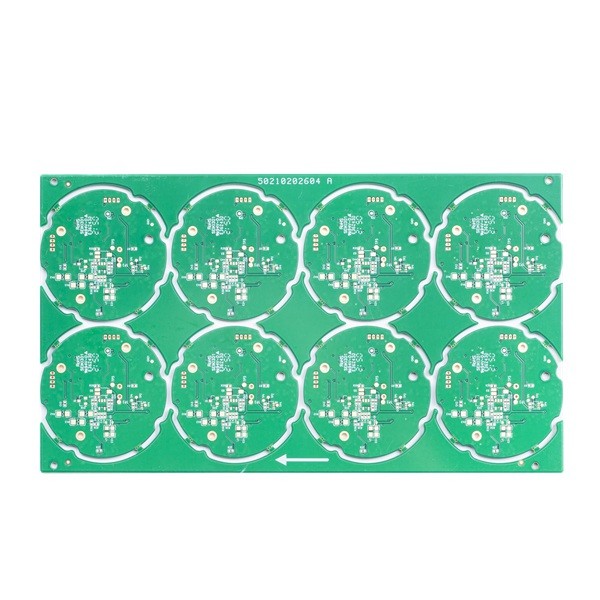

Yüksek TG Sert Baskılı Devre Kartları FR4 TG170 1.6mm Hızlı Dönüş Pcb

Yüksek TG Sert Baskılı Devre Kartları FR4 TG170 1.6mm Hızlı Dönüş Pcb

Hızlı Dönüşlü PCB Kartları Yüksek TG Hızlı Dönüşlü PCB Kartı İmalatı Baskılı Devre Kartı İmalatı

4L Yüksek TG Hızlı Dönüş Baskılı Devre Kartı

HSX Circuit, toplam 10.000 metrekarelik bir üretim alanını kapsar, 350'den fazla işçi çalıştırır ve her ay 5.000'den fazla PCB türü üretir.Ürünlerimiz birçok endüstride, iletişimde, güç kaynaklarında, bilgisayar ağlarında, dijital ürünlerde, endüstriyel kontrolde, bilim ve eğitimde, tıbbi cihazlarda ve havacılıkta vb. yaygın olarak kullanılmaktadır.

Maksimum katman 32 katmandır (≥20 katmanın gözden geçirilmesi gerekir)

Maksimum bitiş paneli boyutu 740* 500 MM'dir, ancak panel tarafı >600 MM ise, kartı gözden geçirmeniz gerekir

Min bitiş paneli boyutu 5 * 5 mm'dir

PCB malzemesi PI +FR4,FR4, Rogers, etch içerir

PCB kalınlık kapasitesi 0,2~4,0 mm'dir (<0,2 mm veya >4 mm olduğunda gözden geçirilmesi gerekir) (ve levha kalınlığıyla HASL yüzeyi yapılamaz </=0,6 mm)

Bakır iç ve dış taban bakır kalınlığı kapasitesi: Min 0.3/0.5oz, Maks 3oz, avans 4-6oz

Eğilme ve bükülme toleransı: %0,075

Min.delik boyutu: 0.15 mm (0,15 mm'den küçükse kartı gözden geçirmeniz gerekir)

HDI Min delme deliği kapasitesi: 0,08-0,10 MM

PCB parça/boşluk kapasitesi: 3mil(0.075mm)

PCB anahat yöntemi: Yönlendirme/V-CUT/Delme

Lehim maskesi kalınlık kapasitesi: standart 15-20um;Gelişmiş: 35um

Min lehim maskesi köprü genişliği kapasitesi: yeşil 4mil, diğer renk 4.8mil

Lehim maskesi doldurma delikleri kapasitesi: 0.1-0.5mm

Lehim maskesinin rengi yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz vb.

PCB serigrafi beyaz, Siyah ve isteğiniz gibi içerir

Soyulabilir maske kalınlık kapasitesi: 500-1000um

OSP yeteneğinin oksidasyon filmi: 0.2-0.5um

HSX Devresinin Avantajları:

1) 10 yıldır profesyonel üretim PCB

2) Üst düzey konumlandırma, profesyonel üretim hattı

3) Kararlı ve olgun üretim teknolojisi

4) Yüksek güvenilirlik kalite güvencesi

5) Kapsamlı pazar hizmet sistemi

6) Hızlı yanıt, hızlı teslimat

SSS:
S1: Nasıl teklif alabilirim?
C: Lütfen Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB formatındaki gerber dosyasını bize gönderin ve talep miktarlarını sağlayın.Buna göre teklif vereceğiz.

S2: PCB'leri bir resim dosyasından üretebilir misiniz??
C: Hayır. Ama bize bir PCB örneği gönderebilirseniz, tasarımını klonlayabilir ve üzerinde çalışabiliriz.

S3: Stokta PCB var mı.
C: PCB kartlarının çoğu özelleştirilmiştir ve farklı tasarımları vardır, bunları müşteriler tarafından sağlanan gerber dosyalarına göre üretiyoruz.

S4: Genellikle hangi FR4 malzemelerini kullanıyorsunuz?

C: Kingboard, ITEQ, Shengyi...

Q5:Genellikle ne tür bir gönderi yolu kullanıyorsunuz??
C: Küçük hacimli siparişler için, panoları her zaman DHL, UPS, FedEx kapıdan kapıya servisle göndermenizi öneririz, nakliye hesabınızı toplama yapmak için kullanabilir veya DDU (ithalat vergisi ödenmemiş) teslim süresinde göndermek için hesabımızı kullanabiliriz.
Ve büyük hacimli siparişler için, navlun maliyetinden tasarruf etmek için, gönderiyi hava veya deniz yoluyla düzenlemenizi önereceğiz, Tabii ki, kendi ileticiniz varsa ve bize bilgi verebilirseniz, gönderiyi düzenlemek için onlarla iletişime geçebiliriz.
