Mavi Lehim Direnci Hızlı Dönüş PCB Kartları İmalatı FR4 IT180 TG180

Mavi Lehim Direnci Hızlı Dönüş PCB Kartları İmalatı FR4 IT180 TG180

Hızlı Dönüş PCB Kartları Mavi Lehim Direnci Hızlı Dönüş PCB Üreticileri PCB İmalatı ve Montajı PCB İmalatı

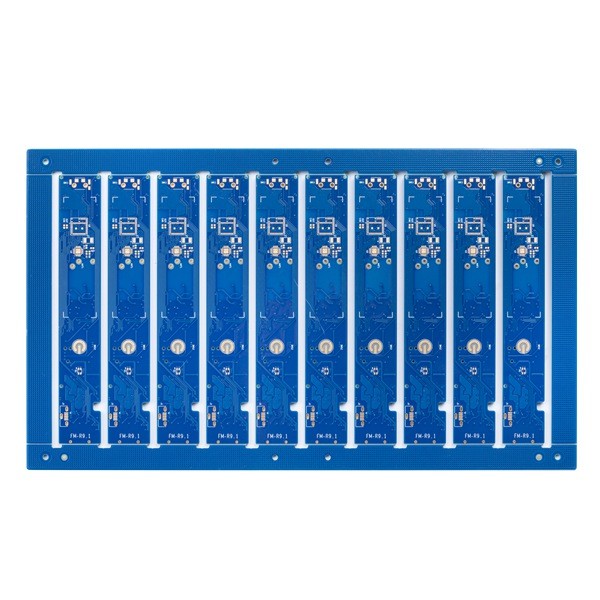

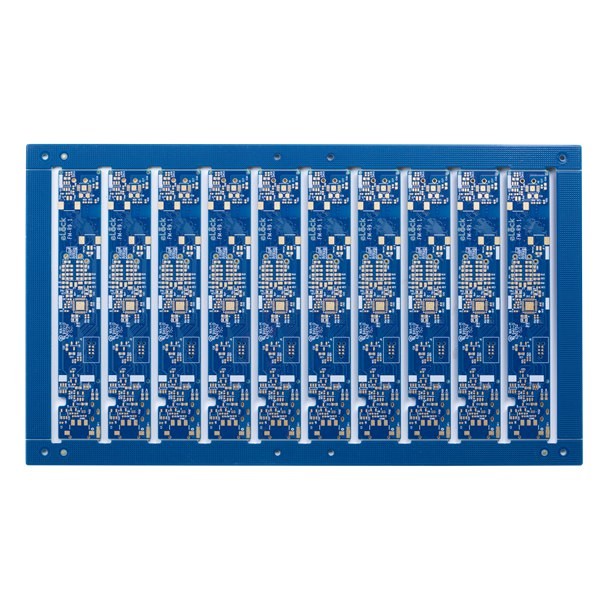

4L TG180 Hızlı Mavi Lehim Maskesi Kartı

HSX Circuit, toplam 10.000 metrekarelik bir üretim alanını kapsar, 350'den fazla işçi çalıştırır ve her ay 5.000'den fazla PCB türü üretir.Ürünlerimiz birçok endüstride, iletişimde, güç kaynaklarında, bilgisayar ağlarında, dijital ürünlerde, endüstriyel kontrolde, bilim ve eğitimde, tıbbi cihazlarda ve havacılıkta vb. yaygın olarak kullanılmaktadır.

Maksimum katman 32 katmandır (≥20 katmanın gözden geçirilmesi gerekir)

Maksimum bitiş paneli boyutu 740* 500 MM'dir, ancak panel tarafı >600 MM ise, kartı gözden geçirmeniz gerekir

Min bitiş paneli boyutu 5 * 5 mm'dir

PCB malzemesi PI +FR4,FR4, Rogers, etch içerir

PCB kalınlık kapasitesi 0,2~4,0 mm'dir (<0,2 mm veya >4 mm olduğunda gözden geçirilmesi gerekir) (ve levha kalınlığıyla HASL yüzeyi yapılamaz </=0,6 mm)

Bakır iç ve dış taban bakır kalınlığı kapasitesi: Min 0.3/0.5oz, Maks 3oz, avans 4-6oz

Eğilme ve bükülme toleransı: %0,075

Min.delik boyutu: 0.15 mm (0,15 mm'den küçükse kartı gözden geçirmeniz gerekir)

HDI Min delme deliği kapasitesi: 0,08-0,10 MM

PCB parça/boşluk kapasitesi: 3mil(0.075mm)

PCB anahat yöntemi: Yönlendirme/V-CUT/Delme

Lehim maskesi kalınlık kapasitesi: standart 15-20um;Gelişmiş: 35um

Min lehim maskesi köprü genişliği kapasitesi: yeşil 4mil, diğer renk 4.8mil

Lehim maskesi doldurma delikleri kapasitesi: 0.1-0.5mm

Lehim maskesinin rengi yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz vb.

PCB serigrafi beyaz, Siyah ve isteğiniz gibi içerir

Soyulabilir maske kalınlık kapasitesi: 500-1000um

OSP yeteneğinin oksidasyon filmi: 0.2-0.5um

HSX Devresinin Avantajları:

1) 10 yıldır profesyonel üretim PCB

2) Üst düzey konumlandırma, profesyonel üretim hattı

3) Kararlı ve olgun üretim teknolojisi

4) Yüksek güvenilirlik kalite güvencesi

5) Kapsamlı pazar hizmet sistemi

6) Hızlı yanıt, hızlı teslimat

SSS:

Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Evet, biz fabrikayız, bağımsız hızlı dönüş prototip PCB üretimi ve büyük hacimli PCB üretim hatlarımız var.

Q2:PCB fabrika üretim kapasiteniz nasıl?
C: Aylık üretim kapasitemiz 50.000 metrekare/ay ve 5000 tip/ay'dır.

Q3:Eğer PCB dosyamız/Gerber dosyamız yoksa, sadece PCB örneği var, benim için üretebilir misin?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Örnek PCB'yi bize göndermeniz yeterlidir, PCB tasarımını klonlayıp üzerinde çalışabiliriz.

Q4: PCB'yi genellikle nasıl gönderirsiniz?
C: Genellikle küçük paketler için, panoları DHL, UPS, FedEx kapıdan kapıya servisle göndeririz, nakliye hesabınızı toplama yapmak için kullanabilir veya DDU (ithalat vergisi ödenmemiş) teslim süresinde göndermek için hesabımızı kullanabiliriz.
300 kg'dan fazla ağır mallar için, navlun maliyetinden tasarruf etmek için PCB kartlarınızı gemi veya hava yoluyla gönderebiliriz.Elbette, kendi ileticiniz varsa, gönderinizle ilgilenmek için onlarla iletişime geçebiliriz.

S5: Üretim için standart teslim süreniz nedir??
A: Örnek/prototip (3 m2'den az):
1-2 Katman: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü
