FR4 BGA Hızlı Dönüş PCB Kartları 6 Katmanlı 8mil Yeşil Lehim Maskesi Büyük Au Alanı

FR4 BGA Hızlı Dönüş PCB Kartları 6 Katmanlı 8mil Yeşil Lehim Maskesi Büyük Au Alanı

Hızlı Dönüş PCB Kartları Dijital Ürün Büyük Au Alanı Küçük BGA HIZLI Büyük Hacim Siparişi Hızlı Örnek Siparişi

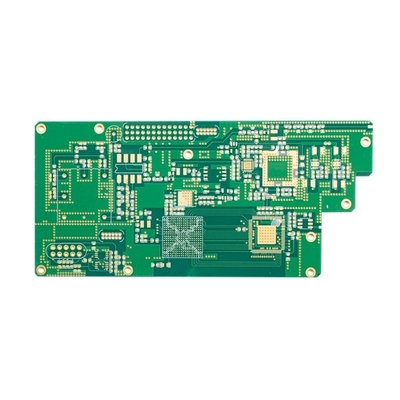

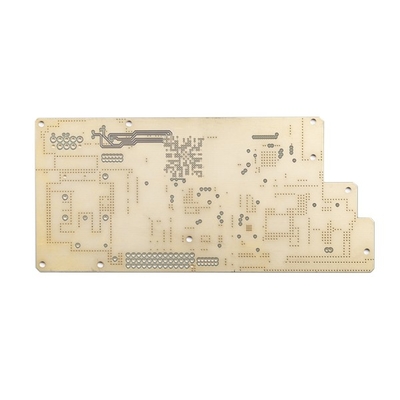

Geniş Au Alanlı 6 Katmanlı Hızlı Dönüşlü PCB

H SX Devresinin Avantajları:

1) 10 yıldır profesyonel üretim PCB

2) Üst düzey konumlandırma, profesyonel üretim hattı

3) Kararlı ve olgun üretim teknolojisi

4) Yüksek güvenilirlik kalite güvencesi

5) Kapsamlı pazar hizmet sistemi

6) Hızlı yanıt, hızlı teslimat

Min bitiş paneli boyutu 5 * 5 mm'dir

PCB malzemesi PI +FR4,FR4, Rogers, etch içerir

PCB kalınlık kapasitesi 0,2~4,0 mm'dir (<0,2 mm veya >4 mm olduğunda gözden geçirilmesi gerekir) (ve levha kalınlığıyla HASL yüzeyi yapılamaz </=0,6 mm)

Bakır iç ve dış taban bakır kalınlığı kapasitesi: Min 0.3/0.5oz, Maks 3oz, avans 4-6oz

Eğilme ve bükülme toleransı: %0,075

Min.delik boyutu: 0.15 mm (0,15 mm'den küçükse kartı gözden geçirmeniz gerekir)

HDI Min delme deliği kapasitesi: 0,08-0,10 MM

PCB parça/boşluk kapasitesi: 3mil(0.075mm)

PCB anahat yöntemi: Yönlendirme/V-CUT/Delme

Lehim maskesi kalınlık kapasitesi: standart 15-20um;Gelişmiş: 35um

Min lehim maskesi köprü genişliği kapasitesi: yeşil 4mil, diğer renk 4.8mil

Lehim maskesi doldurma delikleri kapasitesi: 0.1-0.5mm

Lehim maskesinin rengi yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz vb.

PCB serigrafi beyaz, Siyah ve isteğiniz gibi içerir

Soyulabilir maske kalınlık kapasitesi: 500-1000um

OSP yeteneğinin oksidasyon filmi: 0.2-0.5um

SSS:
Q1: PCB Montaj hizmetleri ve bileşenleri tedarik edebilir misiniz?
C: Evet, istek üzerine kutu yapımının yanı sıra bileşen tedarik ve PCB Montaj hizmetleri de sağlayabiliriz.

S2: Hangi ülkelerle çalıştınız?
A: ABD, Kanada, İtalya, Almanya, İngiltere, İspanya, Fransa, Rusya, İran, Türkiye, Çek Cumhuriyeti, Avusturya, Avustralya, Brezilya, Japonya, Hindistan vb.

S3: Üretim için size gönderdiğimde PCB dosyalarım güvende mi?
C: Müşterinin telif hakkına saygı duyuyoruz ve sizden yazılı izin almadıkça dosyalarınızla birlikte asla başkası için PCB üretmeyeceğiz ve bu dosyaları başka herhangi bir üçüncü şahısla paylaşmayacağız.Ve gerekirse müşteriyle Gizlilik Sözleşmesi imzalayabiliriz.

Q4: PCB dosyamız/Gerber dosyamız yoksa, yalnızca PCB örneğine sahipsek, benim için üretebilir misiniz?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Örnek PCB'yi bize göndermeniz yeterlidir, PCB tasarımını klonlayıp üzerinde çalışabiliriz.

Q5: PCB için standart teslim süreniz nedir?
A: Örnek/prototip (3 m2'den az):
1-2 Katman: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü
