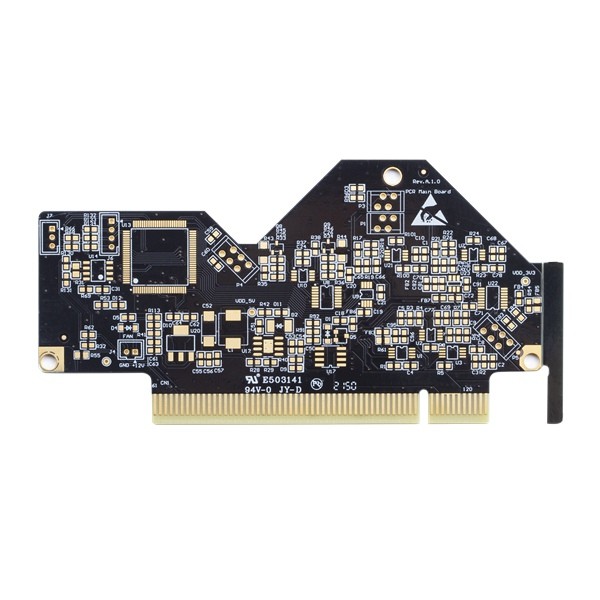

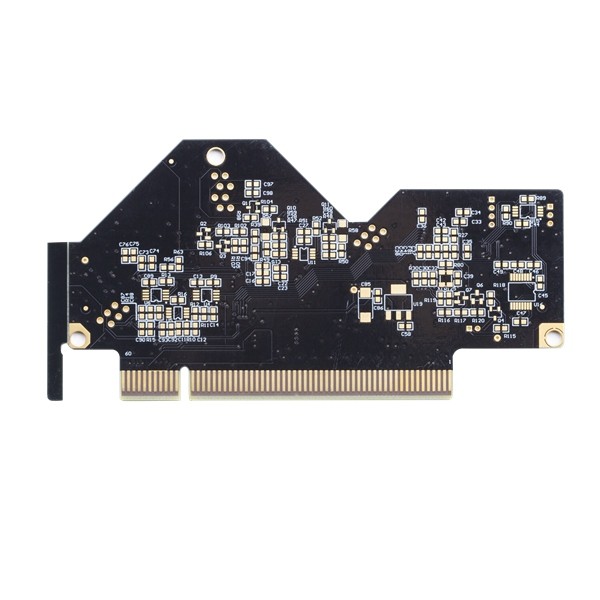

5mil Hızlı Siyah Hızlı Dönüş Baskılı Devre Kartları Altın Parmak Kaplama FR4 TG150

5mil Hızlı Siyah Hızlı Dönüş Baskılı Devre Kartları Altın Parmak Kaplama FR4 TG150

Hızlı Dönüş PCB Panoları Altın Parmak PCB Kaplama Altın PCB Hızlı Siyah PCB Pcb Tasarım ve Montajı

4L Hızlı Çok Katmanlı Altın Parmak PCB

HSX Circuit, toplam 10.000 metrekarelik bir üretim alanını kapsar, 350'den fazla işçi çalıştırır ve her ay 5.000'den fazla PCB türü üretir.Ürünlerimiz birçok endüstride, iletişimde, güç kaynaklarında, bilgisayar ağlarında, dijital ürünlerde, endüstriyel kontrolde, bilim ve eğitimde, tıbbi cihazlarda ve havacılıkta vb. yaygın olarak kullanılmaktadır.

Maksimum katman 32 katmandır (≥20 katmanın gözden geçirilmesi gerekir)

Maksimum bitiş paneli boyutu 740* 500 MM'dir, ancak panel tarafı >600 MM ise, kartı gözden geçirmeniz gerekir

Min bitiş paneli boyutu 5 * 5 mm'dir

PCB malzemesi PI +FR4,FR4, Rogers, etch içerir

PCB kalınlık kapasitesi 0,2~4,0 mm'dir (<0,2 mm veya >4 mm olduğunda gözden geçirilmesi gerekir) (ve levha kalınlığıyla HASL yüzeyi yapılamaz </=0,6 mm)

Bakır iç ve dış taban bakır kalınlığı kapasitesi: Min 0.3/0.5oz, Maks 3oz, avans 4-6oz

Eğilme ve bükülme toleransı: %0,075

Min.delik boyutu: 0.15 mm (0,15 mm'den küçükse kartı gözden geçirmeniz gerekir)

HDI Min delme deliği kapasitesi: 0,08-0,10 MM

PCB parça/boşluk kapasitesi: 3mil(0.075mm)

PCB anahat yöntemi: Yönlendirme/V-CUT/Delme

Lehim maskesi kalınlık kapasitesi: standart 15-20um;Gelişmiş: 35um

Min lehim maskesi köprü genişliği kapasitesi: yeşil 4mil, diğer renk 4.8mil

Lehim maskesi doldurma delikleri kapasitesi: 0.1-0.5mm

Lehim maskesinin rengi yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz vb.

PCB serigrafi beyaz, Siyah ve isteğiniz gibi içerir

Soyulabilir maske kalınlık kapasitesi: 500-1000um

OSP yeteneğinin oksidasyon filmi: 0.2-0.5um

HSX Devresinin Avantajları:

1) 10 yıldır profesyonel üretim PCB

2) Üst düzey konumlandırma, profesyonel üretim hattı

3) Kararlı ve olgun üretim teknolojisi

4) Yüksek güvenilirlik kalite güvencesi

5) Kapsamlı pazar hizmet sistemi

6) Hızlı yanıt, hızlı teslimat

SSS:
Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Evet, biz fabrikayız, bağımsız hızlı dönüş prototip PCB üretimi ve büyük hacimli PCB üretim hatlarımız var.

S2: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)

S3: PCB dosyalarımız kontrol edilecek mi?
C: Evet.Verileriniz Mühendis Ekibimiz tarafından kontrol edilecektir.Herhangi bir teknik sorun bulursak veya herhangi bir sorunuz olursa, sizinle iletişime geçeceğiz ve sorunları birlikte çözeceğiz.

S4: Ürünümüz sevkıyattan önce test edilecek mi?
C: Evet.Bize test yöntemlerini sağlarsanız İşlev Devresi Testi sağlayabiliriz.

S5: PCB Montaj hizmetleri de veriyor musunuz?
300 kg'dan fazla ağır mallar için, navlun maliyetinden tasarruf etmek için PCB kartlarınızı gemi veya hava yoluyla gönderebiliriz.Elbette, kendi ileticiniz varsa, gönderinizle ilgilenmek için onlarla iletişime geçebiliriz.
