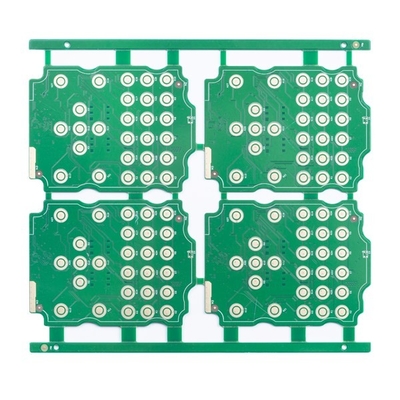

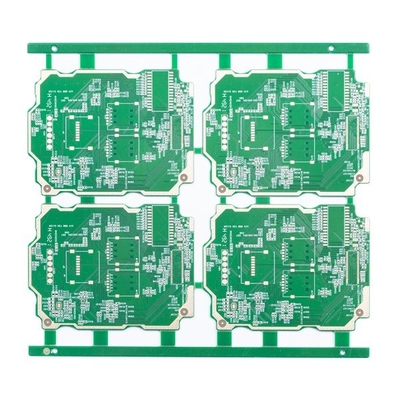

4L Hızlı Hızlı Dönüş PCB Panoları Daldırma Altın Elektronik Prototip Kurulu 5mil
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Adı | 4L Hızlı Dönüş Baskılı Devre Kartı | malzeme | FR4 S1000-2 TG170 |
|---|---|---|---|
| Yüzey bitmiş | daldırma altın | Tahta kalınlığı | 1.0MM |
| Bakır kalınlığı | 1/1/1/1OZ1/1/1/1OZ | Min. Min. line distance/space çizgi mesafesi/boşluğu | 5/5mil |
| Lehim maskesi | yeşil KSM lehim maskesi | En küçük Mekanik delme deliği | 0,2 MM |
| Özel Gereksinim | empedans kontrolü/reçine doldurulmuş ve üzeri kaplanmıştır | Uygulamailetişim ürünleri | iletişim cihazları ürünleri |
| Vurgulamak | 5mil Hızlı Dönüş PCB Kartları,4L Hızlı Dönüş PCB Kartları,5mil Elektronik Prototip Kartı |
||
Ürün Açıklaması
4L Hızlı Hızlı Dönüş PCB Panoları Daldırma Altın Elektronik Prototip Kurulu 5mil
Quick Turn PCB Kartları İletişim Cihazları Ürünler Fiş Yoluyla Epoksi Quick Turn PCB
4L Hızlı Dönüş Baskılı Devre Kartı
Maksimum bitiş paneli boyutu 740* 500 MM'dir, ancak panel tarafı >600 MM ise, kartı gözden geçirmeniz gerekir
Min bitiş paneli boyutu 5 * 5 mm'dir
PCB malzemesi PI +FR4,FR4, Rogers, etch içerir
PCB kalınlık kapasitesi 0,2~4,0 mm'dir (<0,2 mm veya >4 mm olduğunda gözden geçirilmesi gerekir) (ve levha kalınlığıyla HASL yüzeyi yapılamaz </=0,6 mm)
Bakır iç ve dış taban bakır kalınlığı kapasitesi: Min 0.3/0.5oz, Maks 3oz, avans 4-6oz
Eğilme ve bükülme toleransı: %0,075
Min.delik boyutu: 0.15 mm (0,15 mm'den küçükse kartı gözden geçirmeniz gerekir)
HDI Min delme deliği kapasitesi: 0,08-0,10 MM
PCB parça/boşluk kapasitesi: 3mil(0.075mm)
PCB anahat yöntemi: Yönlendirme/V-CUT/Delme
Lehim maskesi kalınlık kapasitesi: standart 15-20um;Gelişmiş: 35um
Min lehim maskesi köprü genişliği kapasitesi: yeşil 4mil, diğer renk 4.8mil
Lehim maskesi doldurma delikleri kapasitesi: 0.1-0.5mm
Lehim maskesinin rengi yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz vb.
PCB serigrafi beyaz, Siyah ve isteğiniz gibi içerir
| Katman sayıları: | 4 katman | Devre kartı laminat: | FR4 TG170 S1000-2 |
| Farklı Bakır kalınlığı: | 1/1/1/1 OZ | PCB Kurulu kalın: | 1,0 MM |
| En küçük Mekanik delme deliği: | 0,20 mm | Min.çizgi mesafesi/boşluğu: | 5/5mil |
| Lehim maskesi rengi: | Yeşil renk | Efsanelerin rengi: | Beyaz renk |
| PCB yüzeyi bitmiş: | daldırma altın | Pano profili: | frezeleme |
| PCB Kartı Uygulaması: | iletişim | ||
| Özel gereksinim talep etme: | empedans kontrolü/reçine doldurulmuş ve üzeri kaplanmıştır | ||
SSS:
Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Evet, biz fabrikayız, bağımsız hızlı dönüş prototip PCB üretimi ve büyük hacimli PCB üretim hatlarımız var.
S2: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)
S3: Üretim için size gönderdiğimde PCB dosyalarım güvende mi?
C: Müşterinin telif hakkına saygı duyuyoruz ve sizden yazılı izin almadıkça dosyalarınızla birlikte asla başkası için PCB üretmeyeceğiz ve bu dosyaları başka herhangi bir üçüncü şahısla paylaşmayacağız.Ve gerekirse müşteriyle Gizlilik Sözleşmesi imzalayabiliriz.
Q4: PCB dosyamız/Gerber dosyamız yoksa, yalnızca PCB örneğine sahipsek, benim için üretebilir misiniz?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Örnek PCB'yi bize göndermeniz yeterlidir, PCB tasarımını klonlayıp üzerinde çalışabiliriz.
Q5: PCB için standart teslim süreniz nedir?
A: Örnek/prototip (3 m2'den az):
1-2 Katman: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü
S6: Hangi ödemeyi kabul ediyorsunuz?
A: Banka Havalesi (T/T) veya Kredi Mektubu (L/C) veya Paypal (yalnızca 500 usd'nin altındaki küçük değerler için)
