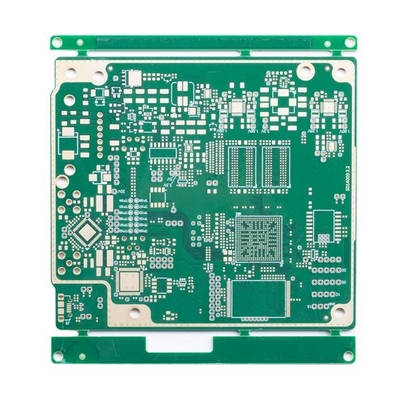

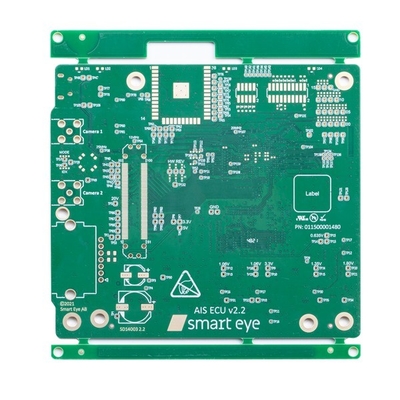

Küçük Delik BGA Hızlı Dönüş PCB Kartları Prototip 8 Katmanlı PCB FR4 TG170
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Adı | Küçük BGA ile 8 Katmanlı Hızlı Dönüşlü PCB | malzeme | FR4 TG170 |
|---|---|---|---|
| Yüzey bitmiş | daldırma altın | Tahta kalınlığı | 1,6 mm |
| Bakır kalınlığı | 1/H/H/H/H/H/H/1 OZ | Min. Min. line distance/space çizgi mesafesi/boşluğu | 4/4 mil |
| Lehim maskesi | YEŞİL | En küçük Mekanik delme deliği | 0.15mm |
| Özel Gereksinim | min. dk. via hole size 0.15mm/impedance control/0.25mm BGA delik boyutu 0.15 | Uygulamailetişim ürünleri | dijital ürünler |
| Vurgulamak | FR4 BGA Hızlı Dönüşlü PCB Kartları,TG170 BGA Hızlı Dönüşlü PCB Kartları,FR4 TG170 8 Katmanlı PCB |
||
Ürün Açıklaması
Küçük Delik BGA Hızlı Dönüş PCB Kartları Prototip 8 Katmanlı PCB FR4 TG170
Hızlı Dönüş PCB Kartları Küçük Delik Boyutu Empedans Kontrolü Küçük BGA Hızlı PCB Prototipi Hızlı Dönüş Baskılı Devre Kartları
Küçük BGA ile 8 Katmanlı Hızlı Dönüşlü PCB
2010 yılında kurulan Shenzhen Huashengxin Circuit, baskılı devre kartları için profesyonel bir üreticidir.Huashengxin ürünleri 1~32L FR-4 PCB, IMS PCB, HDI Panoları, yüksek frekanslı PTFE panoları ve Sert esnek panoları vb. kapsar. Esnek hızlı dönüşlü üretim hizmetleri (12 saatten 72 saate kadar) ve küçük hacimden büyük hacme kadar sunuyoruz PCB üretimi.Ve ürünlerimiz iletişim endüstrisinden, güç kaynakları cihazlarına, bilgisayar ağlarından havacılık endüstrisine kadar yaygın olarak kullanılmaktadır.
| Devre kartı Katman sayısı: | 8L | Devre kartı laminat: | FR4 TG170 |
| Katman Bakır kalın: | 1/H/H/H/H/H/H/1 OZ | Tahta kalınlığı: | 1.6MM |
| En küçük delik boyutu: | 0.15mm | En küçük PCB izi/boşluğu: | 4/4mil |
| Lehim maskesi rengi: | Yeşil | İpek ekran rengi: | Beyaz |
| PCB yüzeyi bitmiş: | daldırma altın | Pano profili: | Yönlendirme/V-CUT/Delme |
| PCB Kartı Uygulaması: | dijital ürünler | ||
| Özel gereksinim talep etme: | dk.delik boyutu 0.15mm/empedans kontrolü/0.25mm BGA ile |
||
Katmanlar:1-32 katman, eğer katman 20L ise veya 20L'den kısrak ise, tahtayı gözden geçirmesi gerekecektir.
Maksimum bitiş panel boyutu 740* 500 MM'dir, ancak panel tarafı >600 MM ise, gözden geçirmeniz gerekir.
Minimum panel boyutu 5 * 5 mm'dir.
Baskılı devre kartlarının hammaddeleri FR4, Rogers, Halojensiz, Yüksek TG malzemeleridir...
Kör ve gömülü delikler laminasyon pres süreleri: Aynı çekirdekle ≤3 kez basın (>3 kez gözden geçirilmelidir)
PCB kalınlık kapasitesi 0,2 ~ 4,0 mm arasındadır, eğer kalınlık 0,2 mm'den az veya 4 mm'den fazla ise, ilk önce gözden geçirmeniz gerekir.
PCB bakır kalınlık kapasitesi: İç katman≤ 6 OZ (ancak bakır kalınlığı 4L için ≥5 OZ, 6L için ≥4OZ, 8L ve üstü için ≥3OZ gözden geçirilmelidir)
Dış katman bakır: ≤ 10 OZ(≥5 OZ gözden geçirilmelidir)
Eğilme ve bükülme toleransı %0.075'tir.
Yüzey bitmiş: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Daldırma Gümüş, ENEPIG, Sert altın kaplama, vb.
SSS:
Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Evet, biz fabrikayız, bağımsız hızlı dönüş prototip PCB üretimi ve büyük hacimli PCB üretim hatlarımız var.
Q2:PCB fabrika üretim kapasiteniz nasıl?
C: Aylık üretim kapasitemiz 50.000 metrekare/ay ve 5000 tip/ay'dır.
Q3:Eğer PCB dosyamız/Gerber dosyamız yoksa, sadece PCB örneği var, benim için üretebilir misin?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Örnek PCB'yi bize göndermeniz yeterlidir, PCB tasarımını klonlayıp üzerinde çalışabiliriz.
Q4: PCB'yi genellikle nasıl gönderirsiniz?
C: Genellikle küçük paketler için, panoları DHL, UPS, FedEx kapıdan kapıya servisle göndeririz, nakliye hesabınızı toplama yapmak için kullanabilir veya DDU (ithalat vergisi ödenmemiş) teslim süresinde göndermek için hesabımızı kullanabiliriz.
300 kg'dan fazla ağır mallar için, navlun maliyetinden tasarruf etmek için PCB kartlarınızı gemi veya hava yoluyla gönderebiliriz.Elbette, kendi ileticiniz varsa, gönderinizle ilgilenmek için onlarla iletişime geçebiliriz.
S5: Standart teslim süreniz nedir?üretme?
A: Örnek/prototip (3 m2'den az):
1-2 Katman: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü
