1 OZ Bitmiş Hızlı Dönüş Sert Flex Pcb Altın Parmak Bitmiş FR4 TG170
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Adı | Altın Parmak ile 6 katmanlı Hızlı Dönüş PCB | malzeme | FR4 TG170 |
|---|---|---|---|
| Yüzey bitmiş | Daldırma Altın, Altın Parmak 30U | Tahta kalınlığı | 1,6 mm |
| Bakır kalınlığı | 1/1/1/1/1/1 OZ bitmiş | Min. Min. line distance/space çizgi mesafesi/boşluğu | 3/3milyon |
| Lehim maskesi | Açık yeşil | En küçük Mekanik delme deliği | 0.15mm |
| Özel Gereksinim | delik boyutu 0.15mm/empedans kontrolü/reçine doldurulmuş ve üzeri kaplanmıştır | Uygulamailetişim ürünleri | dijital ürünler |
| Vurgulamak | 1OZ Hızlı Dönüş Sert Flex Pcb,TG170 Hızlı Dönüş Sert Flex Pcb,FR4 TG170 hızlı dönüş pcb |
||
Ürün Açıklaması
1 OZ Bitmiş Hızlı Dönüş Sert Flex Pcb Altın Parmak Bitmiş FR4 TG170
Hızlı Dönüş PCB Kartları Reçine Tıkanmış Delik Empedans Kontrolü Altın Parmak Küçük Çizgi Alanı ve Boşluk

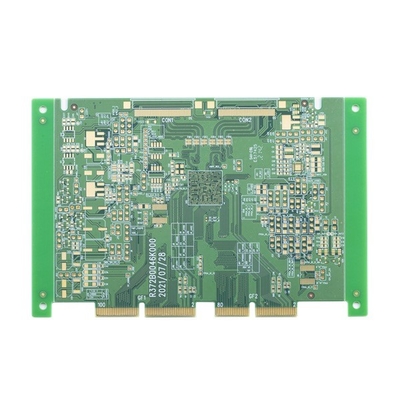

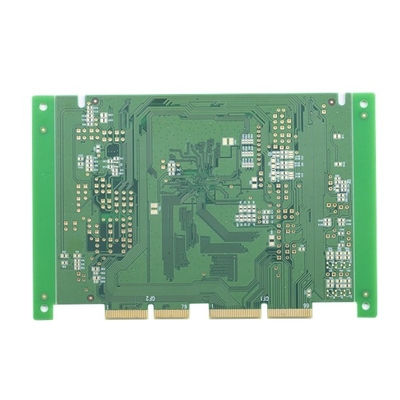

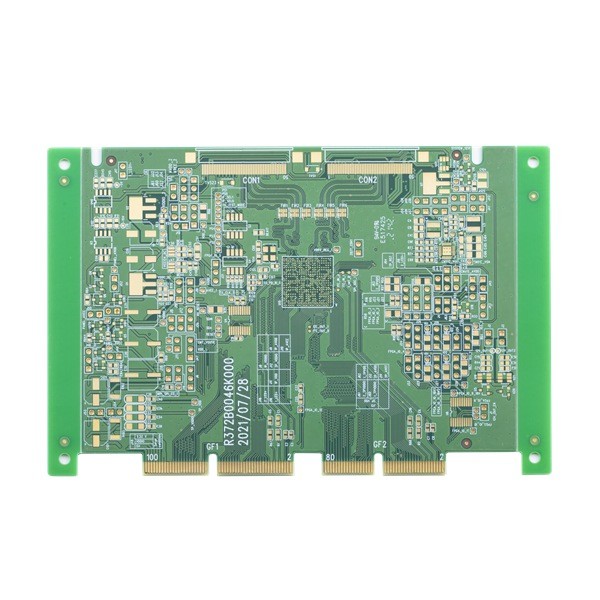

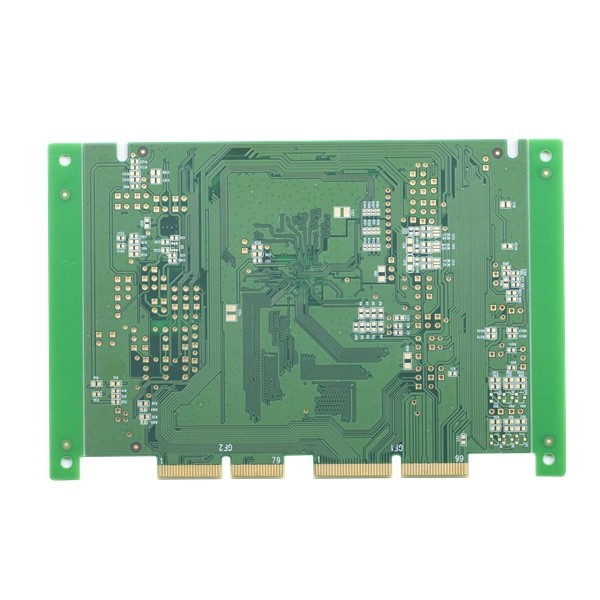

Altın Parmak ile 6 katmanlı Hızlı Dönüş PCB
Katmanlar:1-32 katman, eğer katman 20L ise veya 20L'den kısrak ise, tahtayı gözden geçirmesi gerekecektir.
Maksimum bitiş panel boyutu 740* 500 MM'dir, ancak panel tarafı >600 MM ise, gözden geçirmeniz gerekir.
Minimum panel boyutu 5 * 5 mm'dir.Hızlı Dönüş Sert Flex Pcb
Baskılı devre kartlarının hammaddeleri FR4, Rogers, Halojensiz, Yüksek TG malzemeleridir...
Kör ve gömülü delikler laminasyon pres süreleri: Aynı çekirdekle ≤3 kez basın (>3 kez gözden geçirilmelidir)
PCB kalınlık kapasitesi 0,2 ~ 4,0 mm arasındadır, eğer kalınlık 0,2 mm'den az veya 4 mm'den fazla ise, ilk önce gözden geçirmeniz gerekir.
PCB bakır kalınlık kapasitesi: İç katman≤ 6 OZ (ancak bakır kalınlığı 4L için ≥5 OZ, 6L için ≥4OZ, 8L ve üstü için ≥3OZ gözden geçirilmelidir)
Dış katman bakır: ≤ 10 OZ(≥5 OZ gözden geçirilmelidir)
Eğilme ve bükülme toleransı %0.075'tir.
Min delik boyutu: 1) Levha kalınlığı ≤2,0 mm ise, minimum delik boyutu 0,20 mm.Tahta kalınlığı> 2.0 mm ise, minimum delik boyutu: en boy oranı ≤10 (matkap ucu için)
2) Levha kalınlığı ≤0.8mm ise, minimum delik boyutu 0.10mm.Levha kalınlığı ≤1.2 mm ise, minimum delik boyutu 0.15 mm
Lehim maskesi rengi: Yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz ve isteğiniz gibi.
Serigrafi rengi: Beyaz, siyah ve isteğiniz gibi
Yüzey bitmiş: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Daldırma Gümüş, ENEPIG, Sert altın kaplama, vb.
| Katman sayıları: | 6 katman | Devre kartı laminat: | FR4 TG170 |
| Farklı Bakır kalınlığı: | 1/1/1/1/1 OZ | PCB Kurulu kalın: | 1,6 MM |
| En küçük Mekanik delme deliği: | 0.15 mm | Min.çizgi mesafesi/boşluğu: | 3/3milyon |
| Lehim maskesi rengi: | Açık yeşil | Efsanelerin rengi: | Beyaz renk |
| PCB yüzeyi bitmiş: | Daldırma Altın, Altın Parmak 30U“ | Pano profili: | Freze+V-CUT |
| PCB Kartı Uygulaması: | dijital ürünler | ||
| Özel gereksinim talep etme: | küçük satır alanı ve boşluk: 3/3mil/dak.delik boyutu ile 0.15mm/empedans kontrolü/reçine dolgulu ve üzeri kaplamalı/0.25mm BGA/altın parmak | ||
SSS:
Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Evet, biz fabrikayız, bağımsız hızlı dönüş prototip PCB üretimi ve büyük hacimli PCB üretim hatlarımız var.
S2: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)
S3: Üretim için size gönderdiğimde PCB dosyalarım güvende mi?
C: Müşterinin telif hakkına saygı duyuyoruz ve sizden yazılı izin almadıkça dosyalarınızla birlikte asla başkası için PCB üretmeyeceğiz ve bu dosyaları başka herhangi bir üçüncü şahısla paylaşmayacağız.Ve gerekirse müşteriyle Gizlilik Sözleşmesi imzalayabiliriz.
Q4: PCB dosyamız/Gerber dosyamız yoksa, yalnızca PCB örneğine sahipsek, benim için üretebilir misiniz?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Örnek PCB'yi bize göndermeniz yeterlidir, PCB tasarımını klonlayıp üzerinde çalışabiliriz.
Q5: PCB için standart teslim süreniz nedir?
A: Örnek/prototip (3 m2'den az):
1-2 Katman: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü
S6: Hangi ödemeyi kabul ediyorsunuz?
A: Banka Havalesi (T/T) veya Kredi Mektubu (L/C) veya Paypal (yalnızca 500 usd'nin altındaki küçük değerler için)
