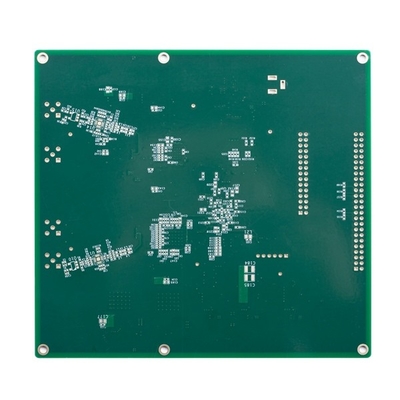

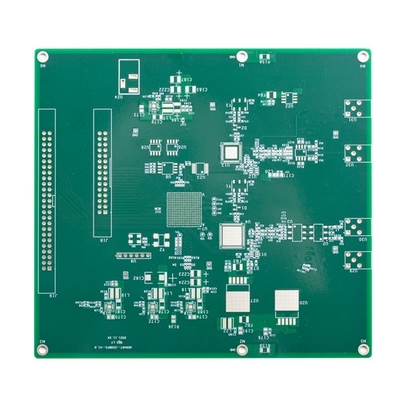

Yüksek TG Değeri Hızlı Dönüş PCB Kartları TG170 Hızlı Prototip PCB Daldırma Altın 2u
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Adı | TG170 Hızlı Prototip PCB | malzeme | FR4 TG170 |
|---|---|---|---|
| Yüzey bitmiş | Daldırma Altın 2u | Tahta kalınlığı | 1,6 mm |
| Bakır kalınlığı | 1/1/1/1 OZ bitmiş | Min. Min. line distance/space çizgi mesafesi/boşluğu | 6/6milyon |
| Lehim maskesi | KSM Yeşil | En küçük Mekanik delme deliği | 0.25mm |
| Özel Gereksinim | empedans kontrolü/0.25 mm BGA | Uygulamailetişim ürünleri | endüstriyel kontrol |
| Vurgulamak | 2u Hızlı Dönüş PCB Kartları,Yüksek TG Hızlı Dönüş PCB Kartları,TG170 Hızlı Prototip PCB |
||
Ürün Açıklaması
Yüksek TG Değeri Hızlı Dönüş PCB Kartları TG170 Hızlı Prototip PCB Daldırma Altın 2u
Hızlı Dönüşlü PCB Kartları Yüksek TG Değeri PCB Hızlı PCB Hızlı Dönüşlü Baskılı Devre Kartları Hızlı Prototip PCB
4L Quick Turn TG170 Baskılı Devre Kartı
Maksimum bitiş panel boyutu 740* 500 MM'dir, ancak panel tarafı >600 MM ise, gözden geçirmeniz gerekir.
Minimum panel boyutu 5 * 5 mm'dir.
Baskılı devre kartlarının hammaddeleri FR4, Rogers, Halojensiz, Yüksek TG malzemeleridir...
Kör ve gömülü delikler laminasyon pres süreleri: Aynı çekirdekle ≤3 kez basın (>3 kez gözden geçirilmelidir)
PCB kalınlık kapasitesi 0,2 ~ 4,0 mm arasındadır, eğer kalınlık 0,2 mm'den az veya 4 mm'den fazla ise, ilk önce gözden geçirmeniz gerekir.
PCB bakır kalınlık kapasitesi: İç katman≤ 6 OZ (ancak bakır kalınlığı 4L için ≥5 OZ, 6L için ≥4OZ, 8L ve üstü için ≥3OZ gözden geçirilmelidir)
Dış katman bakır: ≤ 10 OZ(≥5 OZ gözden geçirilmelidir)
Eğilme ve bükülme toleransı %0.075'tir.
Min delik boyutu: 1) Levha kalınlığı ≤2,0 mm ise, minimum delik boyutu 0,20 mm.Tahta kalınlığı> 2.0 mm ise, minimum delik boyutu: en boy oranı ≤10 (matkap ucu için)
2) Levha kalınlığı ≤0.8mm ise, minimum delik boyutu 0.10mm.Levha kalınlığı ≤1.2 mm ise, minimum delik boyutu 0.15 mm
Lehim maskesi rengi: Yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz ve isteğiniz gibi.
Serigrafi rengi: Beyaz, siyah ve isteğiniz gibi
Yüzey bitmiş: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Daldırma Gümüş, ENEPIG, Sert altın kaplama, vb.
| Devre kartı Katman sayısı: | 4 litre | Devre kartı laminat: | FR4 TG170 |
| Katman Bakır kalın: | 1/1/1/1 OZ | Tahta kalınlığı: | 1.6MM |
| En küçük delik boyutu: | 0.25mm | En küçük PCB izi/boşluğu: | 6/6milyon |
| Lehim maskesi rengi: | KSM Yeşil | İpek ekran rengi: | Beyaz |
| PCB yüzeyi bitmiş: | daldırma altın | Pano profili: | yönlendirme |
| PCB Kartı Uygulaması: | endüstriyel kontrol | ||
| Özel gereksinim talep etme: | empedans kontrolü0,25 mm BGA | ||
SSS:
Q1: Minimum sipariş miktarınız nedir?
C: Minimum Sipariş Adedi Yok. Miktar yalnızca fiyatı etkiler.RFQ için lütfen bizimle iletişime geçin.
Q2: PCB'yi genellikle nasıl gönderirsiniz?
C: Genellikle küçük paketler için, panoları DHL, UPS, FedEx kapıdan kapıya servisle göndeririz, nakliye hesabınızı toplama yapmak için kullanabilir veya DDU (ithalat vergisi ödenmemiş) teslim süresinde göndermek için hesabımızı kullanabiliriz.
300 kg'dan fazla ağır mallar için, navlun maliyetinden tasarruf etmek için PCB kartlarınızı gemi veya hava yoluyla gönderebiliriz.Elbette, kendi ileticiniz varsa, gönderinizle ilgilenmek için onlarla iletişime geçebiliriz.
Q3: PCB fabrika üretim kapasiteniz nasıl?
C: Aylık üretim kapasitemiz 50.000 metrekare/ay ve 5000 tip/ay'dır.
S4: Hangi ülkelerle çalıştınız?
A: ABD, Kanada, İtalya, Almanya, İngiltere, İspanya, Fransa, Rusya, İran, Türkiye, Çek Cumhuriyeti, Avusturya, Avustralya, Brezilya, Japonya, Hindistan vb.
S5: PCB Montaj hizmetleri de veriyor musunuz?
300 kg'dan fazla ağır mallar için, navlun maliyetinden tasarruf etmek için PCB kartlarınızı gemi veya hava yoluyla gönderebiliriz.Elbette, kendi ileticiniz varsa, gönderinizle ilgilenmek için onlarla iletişime geçebiliriz.
