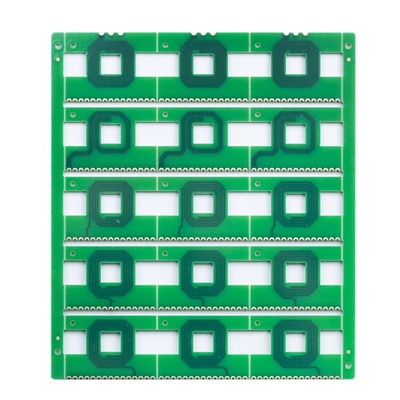

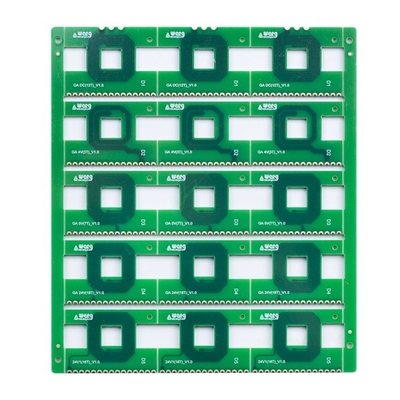

Quick Turn PCB Boards Daldırma Altın 6L Baskılı Devre Kartı PCB İmalatı ROHS Uyumlu PCB
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Adı | 6L Çok Katmanlı Hızlı Dönüşlü PCB | malzeme | FR4 TG130 |
|---|---|---|---|
| Yüzey bitmiş | daldırma altın | Tahta kalınlığı | 2.5mm |
| Bakır kalınlığı | 1/1/1/1/1/1 OZ | Min. Min. line distance/space çizgi mesafesi/boşluğu | 4/4mil |
| Lehim maskesi | Hiçbiri | En küçük Mekanik delme deliği | 0,2 MM |
| Özel Gereksinim | empedans kontrolü/yarım delik/Gömülü yollar | Uygulamailetişim ürünleri | Güç kaynağı |
| Vurgulamak | FR4 TG130 Hızlı Dönüşlü PCB Kartları,6L Hızlı Dönüşlü PCB Kartları,TG130 FR4 Çok Katmanlı PCB |
||
Ürün Açıklaması
Quick Turn PCB Boards Daldırma Altın 6L Baskılı Devre Kartı PCB İmalatı ROHS Uyumlu PCB
6L Çok Katmanlı Hızlı Dönüşlü PCB
HSX ürünleri 1~32L FR-4 PCB, IMS PCB, HDI Panoları, yüksek frekanslı PTFE panoları ve Rigid-flex panoları vb. kapsar. Esnek hızlı dönüşlü üretim hizmetleri (12 saatten 72 saate kadar) ve küçük hacimden büyük hacme kadar sağlar. PCB üretimi. Ürünler, iletişim, güç kaynakları, bilgisayar ağları, dijital ürünler, endüstriyel kontrol, bilim ve eğitim, tıbbi cihazlar ve havacılık gibi yüksek teknoloji alanlarında yaygın olarak kullanılmaktadır.
Maksimum katman: 32 katman (≥20 katmanın gözden geçirilmesi gerekiyor)
Maksimum bitiş paneli boyutu: 740* 500 MM(>600 MM gözden geçirilmelidir)
Min bitiş paneli boyutu: 5 * 5mm
PCB malzemesi: PI +FR4,FR4, Rogers
PCB kalınlığı: 0,2~4,0 mm(＜0,2 mm,＞4 mm gözden geçirilmelidir) (Kart kalınlığı ≤ 0,6 mm, HASL yüzeyi için geçerli değildir)
iç ve dış taban bakırın bakır kalınlığı: Min 0.3/0.5oz,Max 3oz, avans 4-6oz
Yay ve büküm: %0,075
Min.delik boyutu: 0.15 mm (＜0.15 mm gözden geçirilmelidir)
HDI Min matkap deliği: 0.08-0.10MM
PCB izi/boşluğu: 3mil(0.075mm)
PCB anahattı: Yönlendirme/V-CUT/Delme
Lehim maskesi kalınlığı: standart 15-20um;Gelişmiş: 35um
Min lehim maskesi köprü genişliği: yeşil 4mil, diğer renk 4.8mil
Lehim maskesi doldurma delikleri: 0.1-0.5mm
Lehim maskesinin rengi: yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz, vb.
PCB serigrafi: Beyaz, Siyah ve isteğiniz gibi
Soyulabilir maske kalınlığı: 500-1000um
OSP'nin oksidasyon filmi: 0.2-0.5um
|
|||||||||||||||||||||||||||||
Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Evet, biz fabrikayız, bağımsız hızlı dönüş prototip PCB üretimi ve büyük hacimli PCB üretim hatlarımız var.
S2: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)
S3: PCB dosyalarımız kontrol edilecek mi?
C: Evet.Verileriniz Mühendis Ekibimiz tarafından kontrol edilecektir.Herhangi bir teknik sorun bulursak veya herhangi bir sorunuz olursa, sizinle iletişime geçeceğiz ve sorunları birlikte çözeceğiz.
S4: Ürünümüz sevkıyattan önce test edilecek mi?
C: Evet.Bize test yöntemlerini sağlarsanız İşlev Devresi Testi sağlayabiliriz.
S5: PCB Montaj hizmetleri de veriyor musunuz?
300 kg'dan fazla ağır mallar için, navlun maliyetinden tasarruf etmek için PCB kartlarınızı gemi veya hava yoluyla gönderebiliriz.Elbette, kendi ileticiniz varsa, gönderinizle ilgilenmek için onlarla iletişime geçebiliriz.
