PI 4 Katmanlı Esnek Pcb Prototip Kurulu 1oz ENIG Daldırma Altın 3mil
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Katmanı | 4 Katmanlı Esnek Pcb Prototip Kartı | Malzeme | PI |
|---|---|---|---|
| Yönetim Kurulu Katmanı | 4L | Bitmiş Tedavi | ENIG |
| Bakır kalınlığı | 1/1oz | Minimum delme boyutu | 0.1mm |
| Vurgulamak | 3mil Esnek Pcb Prototip Kartı,3mil Pcb Prototip Kartı,3mil PCB prototip kartı |
||
Ürün Açıklaması

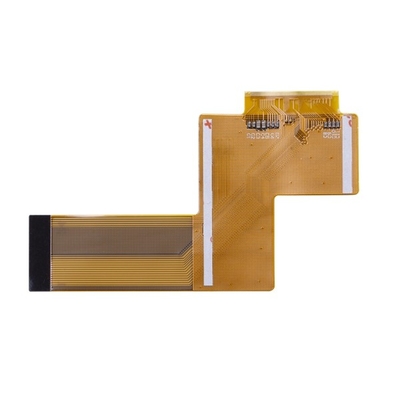

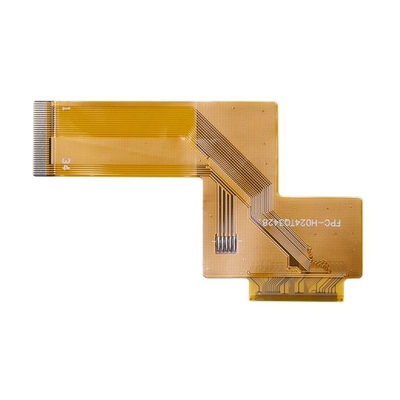

PI 4 Katmanlı Esnek Pcb Prototip Kurulu 1oz ENIG Daldırma Altın 3mil
Flex PCB Kartı 4 Katmanlı Esnek Baskılı Devre Kartı PCBA Kartı Baskılı Devre Kartı Montajı
4 Katmanlı Esnek Baskılı Devre Kartı
Esnek baskılı devreler, bükülme veya bükülme özelliğine sahip devre kartlarıdır.Bu iddiadan, esnek bir yapı ile ayırt edildikleri açıktır.Bu nedenle elektronik mühendisleri ve tasarımcıları, niteliklerini talep eden uygulamalarda bunları kullanırlar.Ayrıca esnek devreler olarak da adlandırılırlar ve çoğunlukla küçük elektronik uygulamalarda kullanılırlar.Bükülme yetenekleri ile karakterize edildiklerinden, esnek baskılı devreler poliimid gibi esnek alt tabakadan yapılır.Esnek baskılı devrelerin bir diğer önemli özelliği, baskılı devre kartlarından daha üstün ısı dağılımına sahip olmalarıdır.Onu kullanan elektroniklerin uzun süre kaliteli durumda kalmasını sağlayan bu kalitedir.
| FPC Teknoloji Yeteneği | |||
| Nitelik (Tüm boyutlar mildir, aksi takdirde aksi belirtilmediği) |
Seri Üretim (Verim≥ %80, Cpk≥1.33) |
Küçük Tutar (Verim≥%60, Anahtar Spesifikasyon Verimi≥%80 |
Örnek |
| FPC(evet/hayır) | Evet | Evet | Evet |
| Katman sayısı/Yapı, Maks. | 2 | 4 | 6 |
| Büyük beden×W), Maks. | 550mm*250mm | 550mm*250mm | 700mm*250mm |
| Nominal kalınlık (mm) | 0.1~0.5 | 0.1~0.5 | 0.1~0.8 |
| kalınlık toleransı | ±%10(>0.3mm)/±0.03mm(≤0,3 mm) | ±%10(>0.3mm)/±0.03mm(≤0,3 mm) | ±%10(>0.3mm)/±0.03mm(≤0,3 mm) |
| Yüzey bitirme tipi | ENİGENEPIGOPSI-GümüşI-Kalay HASLSert Altın | ENİGENEPIGOPSI-GümüşI-Kalay HASLSert Altın | ENİGENEPIGOPSI-GümüşI-Kalay HASLSert Altın |
| Yumuşak ENIG(evet/hayır) | Hayır | Hayır | Hayır |
| Ana malzeme türü | PI | PI | PILCPTK |
| Kaplama kalınlığı (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| Yapıştırıcı kalınlığı (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| Bakır kalınlığı, Min./Max.(um) | 12-70 | 12-70 | 12-70 |
| Ana malzeme kalınlığı, Min./Maks.(um) | 25-75 | 25-75 | 25-100 |
| Mekanik delinmiş delik boyutu (DHS), Min. | 0.15 | 0.15 | 0.15 |
| Kaplama en boy oranı, Maks. | 3:1 | 3:1 | 5:1 |
| Ped boyutu, Min. | Açık delik ile: 0.4mm Açık delik olmadan: 0.2mm |
Açık delik ile: 0.4mm Açık delik olmadan: 0.2mm |
Açık delik ile: 0.3mm Açık delik olmadan: 0.2mm |
| Ped boyutu toleransı | %20 | %20 | %10 |
| Ped boşluğu, Min. | 4milyon | 4milyon | 4milyon |
| Toleransı ana hatlarıyla belirtmek için ped | ±3mil | ±3mil | ±2mil |
| Model konumu doğruluğu | ±3mil | ±3mil | ±2mil |
| Üstten alta desen konumu doğruluğu | ±3mil | ±3mil | ±2mil |
| Delik çapı/ped üzerinden lazer, Min. | 4/12mil | 4/10milyon | 4/10milyon |
| Dış katman(Hoz+kaplama) çizgi genişliği/boşluğu, Min. | 3/3milyon | 3/3milyon | 2/2mil |
| Innerlayer(Hoz) çizgi genişliği/boşluğu, Min. | 3/3milyon | 3/3milyon | 2/2mil |
| İç çizgi genişliği toleransı | ±%10 | ±%10 | ±%10 |
| Dış katman kaydı, Min.(Ped çapı = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
| İç katman kaydı, Min.(Ped çapı = DHS + X)(L≤4 katman) | DH + 10 | DH + 10 | DHS + 8 |
| Delik aralığı ile lazer, Min. | 0.40mm | 0.40mm | 0.35mm |
| Mekanik delik adımı, Min. | 0,50 mm | 0,50 mm | 0.40mm |
| Delinmiş delik konumu toleransı | ±2mil | ±2mil | ±2mil |
| Delik boyutu toleransı | ±2mil | ±2mil | ±2mil |
| Takım deliğinden (PTH&NPTH) pede kadar konum doğruluğu | ±3mil | ±3mil | ±2mil |
| Takım deliğinden (PTH&NPTH) ana hatlara kadar konum doğruluğu | ±3mil | ±3mil | ±2mil |
| Anahat boyutu toleransı | ±2mil | ±2mil | ±2mil |
| LPI kaydı/barajı, Min. | 2mil/4mil | 2mil/4mil | 2mil/3mil |
| CVL üzerindeki LPI barajı | 8milyon | 8milyon | 8milyon |
| Kapak açık pencere/baraj | Φ0.5mm/0.3mm | Φ0.5mm/0.3mm | Ø0,3 mm/0,2 mm |
| Örtü kaydı/Reçine akışı | 4milyon | 4milyon | 2milyon |
| sertlik malzemesi | FR4/PI/Çelik | FR4/PI/Çelik | FR4/PI/Çelik |
| Sertlik barajı, Min. | 12mil | 12mil | 8milyon |
| Sertlik kaydı/Reçine akışı | 8mil/4mil | 8mil/4mil | 4mil/2mil |
| empedans toleransı | %10 | %10 | %5 |
| Termal güvenilirlik (LPI, FCCL, CVL) | 288°/10s/3 kez | 288°/10s/3 kez | 288°/10s/3 kez |
| Nitelikli malzeme ve yapı UL | PI | PI | PI |
SSS:
Q1: PCB Montaj hizmetleri ve bileşenleri tedarik edebilir misiniz?
C: Evet, istek üzerine kutu yapımının yanı sıra bileşen tedarik ve PCB Montaj hizmetleri de sağlayabiliriz.
S2: Hangi ülkelerle çalıştınız?
A: ABD, Kanada, İtalya, Almanya, İngiltere, İspanya, Fransa, Rusya, İran, Türkiye, Çek Cumhuriyeti, Avusturya, Avustralya, Brezilya, Japonya, Hindistan vb.
S3: Üretim için size gönderdiğimde PCB dosyalarım güvende mi?
C: Müşterinin telif hakkına saygı duyuyoruz ve sizden yazılı izin almadıkça dosyalarınızla birlikte asla başkası için PCB üretmeyeceğiz ve bu dosyaları başka herhangi bir üçüncü şahısla paylaşmayacağız.Ve gerekirse müşteriyle Gizlilik Sözleşmesi imzalayabiliriz.
Q4: PCB dosyamız/Gerber dosyamız yoksa, yalnızca PCB örneğine sahipsek, benim için üretebilir misiniz?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Örnek PCB'yi bize göndermeniz yeterlidir, PCB tasarımını klonlayıp üzerinde çalışabiliriz.
Q5: PCB için standart teslim süreniz nedir?
A: Örnek/prototip (3 m2'den az):
1-2 Katman: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü
Önerilen Ürünler
