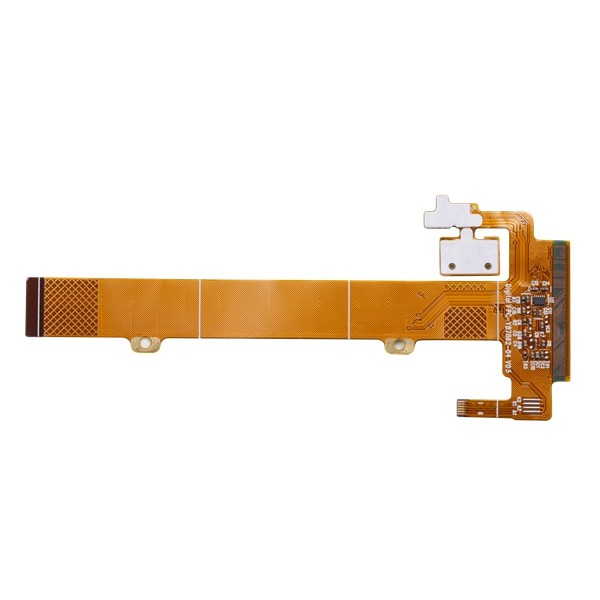

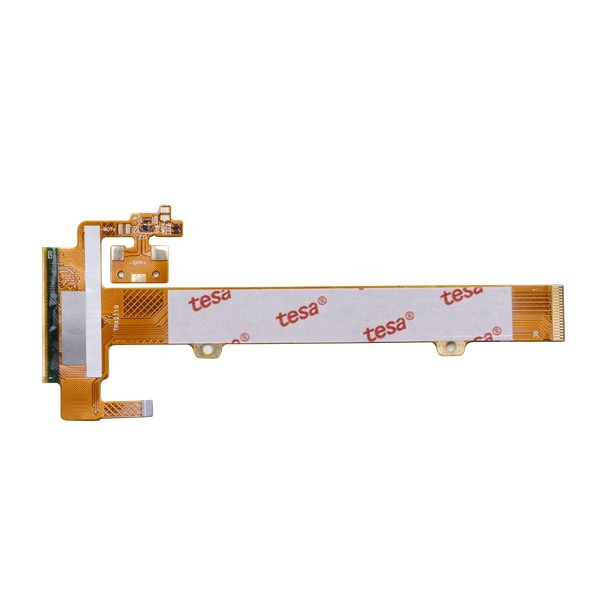

Hızlı Dönüş Sert Flex PCB Kartı Düzeneği 4 Katmanlı OPS HASL 8mil
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Katmanı | 4 Katmanlı Esnek PCBA | Malzeme | PI |
|---|---|---|---|
| Yönetim Kurulu Katmanı | 4L | Bitmiş Tedavi | ENIG |
| Bakır kalınlığı | 1/1oz | Minimum delme boyutu | 0.1mm |
| Vurgulamak | OPS Sert Flex PCB Kartı,8mil Sert Flex PCB Kartı,8mil flex pcb prototipleme |
||
Ürün Açıklaması
Hızlı Dönüş Sert Flex PCB Kartı Düzeneği 4 Katmanlı OPS HASL 8mil
Flex PCB Board 4 Katmanlı Flex PCBA Hızlı Dönüşlü PCB Montajı PCBA İmalatı Pcba İmalatı PCB PCBA
4 Katmanlı Esnek PCBA
Esnek baskılı devreler, bükülme veya bükülme özelliğine sahip devre kartlarıdır.Bu iddiadan, esnek bir yapı ile ayırt edildikleri açıktır.Bu nedenle elektronik mühendisleri ve tasarımcıları, niteliklerini talep eden uygulamalarda bunları kullanırlar.Ayrıca flex cir olarak da adlandırılırlar.kesikler ve çoğunlukla küçük elektronlarda kullanılıric uygulamaları.Bükülme yetenekleri ile karakterize edildiklerinden, esnek baskılı devreler poliimid gibi esnek alt tabakadan yapılır.Esnek baskılı devrelerin bir diğer önemli özelliği, baskılı devre kartlarından daha üstün ısı dağılımına sahip olmalarıdır.Onu kullanan elektroniklerin uzun süre kaliteli durumda kalmasını sağlayan bu kalitedir.
HSX ürünleri 1~32L FR-4 PCB, IMS PCB, HDI Panoları, yüksek frekanslı PTFE panoları ve Rigid-flex panoları vb. kapsar. Esnek hızlı dönüşlü üretim hizmetleri (12 saatten 72 saate kadar) ve küçük hacimden büyük hacme kadar sağlar. PCB üretimi. Ürünler, iletişim, güç kaynakları, bilgisayar ağları, dijital ürünler, endüstriyel kontrol, bilim ve eğitim, tıbbi cihazlar ve havacılık gibi yüksek teknoloji alanlarında yaygın olarak kullanılmaktadır.
| FPC Teknoloji Yeteneği | |||
| Nitelik (Tüm boyutlar mildir, aksi takdirde aksi belirtilmediği) |
Seri Üretim (Verim≥ %80, Cpk≥1.33) |
Küçük Tutar (Verim≥%60, Anahtar Spesifikasyon Verimi≥%80 |
Örnek |
| FPC(evet/hayır) | Evet | Evet | Evet |
| Katman sayısı/Yapı, Maks. | 2 | 4 | 6 |
| Büyük beden×W), Maks. | 550mm*250mm | 550mm*250mm | 700mm*250mm |
| Nominal kalınlık (mm) | 0.1~0.5 | 0.1~0.5 | 0.1~0.8 |
| kalınlık toleransı | ±%10(>0.3mm)/±0.03mm(≤0,3 mm) | ±%10(>0.3mm)/±0.03mm(≤0,3 mm) | ±%10(>0.3mm)/±0.03mm(≤0,3 mm) |
| Yüzey bitirme tipi | ENİGENEPIGOPSI-GümüşI-Kalay HASLSert Altın | ENİGENEPIGOPSI-GümüşI-Kalay HASLSert Altın | ENİGENEPIGOPSI-GümüşI-Kalay HASLSert Altın |
| Yumuşak ENIG(evet/hayır) | Hayır | Hayır | Hayır |
| Ana malzeme türü | PI | PI | PILCPTK |
| Kaplama kalınlığı (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| Yapıştırıcı kalınlığı (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| Bakır kalınlığı, Min./Max.(um) | 12-70 | 12-70 | 12-70 |
| Ana malzeme kalınlığı, Min./Maks.(um) | 25-75 | 25-75 | 25-100 |
| Mekanik delinmiş delik boyutu (DHS), Min. | 0.15 | 0.15 | 0.15 |
| Kaplama en boy oranı, Maks. | 3:1 | 3:1 | 5:1 |
| Ped boyutu, Min. | Açık delik ile: 0.4mm Açık delik olmadan: 0.2mm |
Açık delik ile: 0.4mm Açık delik olmadan: 0.2mm |
Açık delik ile: 0.3mm Açık delik olmadan: 0.2mm |
| Ped boyutu toleransı | %20 | %20 | %10 |
| Ped boşluğu, Min. | 4milyon | 4milyon | 4milyon |
| Toleransı ana hatlarıyla belirtmek için ped | ±3mil | ±3mil | ±2mil |
| Model konumu doğruluğu | ±3mil | ±3mil | ±2mil |
| Üstten alta desen konumu doğruluğu | ±3mil | ±3mil | ±2mil |
| Delik çapı/ped üzerinden lazer, Min. | 4/12mil | 4/10milyon | 4/10milyon |
| Dış katman(Hoz+kaplama) çizgi genişliği/boşluğu, Min. | 3/3milyon | 3/3milyon | 2/2mil |
| Innerlayer(Hoz) çizgi genişliği/boşluğu, Min. | 3/3milyon | 3/3milyon | 2/2mil |
| İç çizgi genişliği toleransı | ±%10 | ±%10 | ±%10 |
| Dış katman kaydı, Min.(Ped çapı = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
| İç katman kaydı, Min.(Ped çapı = DHS + X)(L≤4 katman) | DH + 10 | DH + 10 | DHS + 8 |
| Delik aralığı ile lazer, Min. | 0.40mm | 0.40mm | 0.35mm |
| Mekanik delik adımı, Min. | 0,50 mm | 0,50 mm | 0.40mm |
| Delinmiş delik konumu toleransı | ±2mil | ±2mil | ±2mil |
| Delik boyutu toleransı | ±2mil | ±2mil | ±2mil |
| Takım deliğinden (PTH&NPTH) pede kadar konum doğruluğu | ±3mil | ±3mil | ±2mil |
| Takım deliğinden (PTH&NPTH) ana hatlara kadar konum doğruluğu | ±3mil | ±3mil | ±2mil |
| Anahat boyutu toleransı | ±2mil | ±2mil | ±2mil |
| LPI kaydı/barajı, Min. | 2mil/4mil | 2mil/4mil | 2mil/3mil |
| CVL üzerindeki LPI barajı | 8milyon | 8milyon | 8milyon |
| Kapak açık pencere/baraj | Φ0.5mm/0.3mm | Φ0.5mm/0.3mm | Ø0,3 mm/0,2 mm |
| Örtü kaydı/Reçine akışı | 4milyon | 4milyon | 2milyon |
| sertlik malzemesi | FR4/PI/Çelik | FR4/PI/Çelik | FR4/PI/Çelik |
| Sertlik barajı, Min. | 12mil | 12mil | 8milyon |
| Sertlik kaydı/Reçine akışı | 8mil/4mil | 8mil/4mil | 4mil/2mil |
| empedans toleransı | %10 | %10 | %5 |
| Termal güvenilirlik (LPI, FCCL, CVL) | 288°/10s/3 kez | 288°/10s/3 kez | 288°/10s/3 kez |
| Nitelikli malzeme ve yapı UL | PI | PI | PI |
