1oz Hızlı Dönüş Flex PCB Kartı
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Katmanı | Hızlı Dönüş Flex PCB Kartı | Malzeme | polimer film |
|---|---|---|---|
| Yönetim Kurulu Katmanı | 2L | Bitmiş Tedavi | ENIG |
| Bakır kalınlığı | 1/1oz | Minimum delme boyutu | 0.1mm |
| Vurgulamak | 1oz Quick Turn Flex PCB Kartı,1oz Flex PCB Kartı,1oz esnek PCB kartı |
||
Ürün Açıklaması

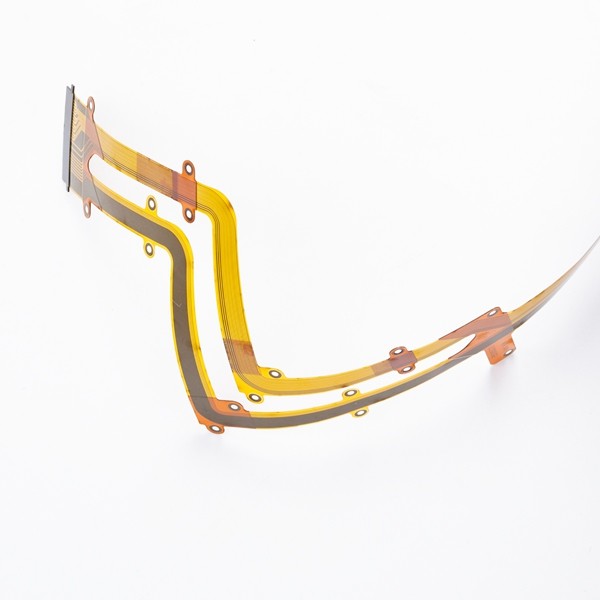

1oz Hızlı Dönüş Flex PCB Kartı
Flex PCB Kartı PCBA Baskılı Devre Kartı Montajı Hızlı Dönüş PCBA PCBA İmalatı PCBA İmalatı
Çift Katmanlı Esnek PCB
Esnek devreler (esnek devreler, esnek baskılı devre kartları, esnek PCB, vb. olarak da adlandırılır), üzerine yapıştırılmış iletken devre modellerine sahip ince bir yalıtkan polimer filmden oluşur ve iletken devreleri korumak için tipik olarak ince bir polimer kaplama ile sağlanır.Teknoloji, uzun zamandan beri elektronik cihazları birbirine bağlamak için kullanılmaktadır.Artık birçok gelişmiş elektronik ürünün üretimi için kullanılan en önemli ara bağlantı teknolojilerinden biridir.
Uygulamada, bir metal katman, çift taraflı, çok katmanlı ve sert esnek devreler dahil olmak üzere birçok farklı türde esnek devre vardır.Devreler, diğer işlemlerin yanı sıra polimer bazlardan metal folyo kaplamanın (normalde bakırdan) aşındırılması, metalin kaplanması veya iletken mürekkeplerin basılmasıyla oluşturulabilir.
Avantaj:
1) Tasarımların doğruluğu.Günümüzde kullanılan gelişmiş elektronik cihazların çoğu, onlardan beklenen yüksek hassasiyet seviyesi nedeniyle esnek devre kartları kullanır.
2) Hafiftirler.Devre kartları kolayca katlanabilir, böylece bölmelere yerleştirilebilirler.
3) Uzun vadeli performans.Esnek devre kartlarının üstün nitelikleri, dayanıklılık ve uzun vadeli performansa sahip olmalarını sağlar.Bu levhaların içerdiği düşük süneklik ve kütle özellikleri, bu levhaların titreşimlerin etkisinin üstesinden gelmelerine olanak tanır ve bu nedenle onlara gelişmiş performansa sahip olma kapasitesi verir.
4) Isı dağılımı.Devre kartının kompakt tasarımları nedeniyle, üretilen daha kısa termal yollar vardır ve diğer tür PCB'lere kıyasla ısı dağılımı daha hızlıdır.
5) Esneklik.Esnek olmaları nedeniyle, esnek devre kartlarını kurarken çeşitli seviyelere kolayca bükmek, böylece çeşitli elektroniklerin işlevsellik seviyelerini arttırmayı mümkün kılar.
| FPC Teknoloji Yeteneği | |||
| Nitelik (Tüm boyutlar mildir, aksi takdirde aksi belirtilmediği) |
Seri Üretim (Verim≥ %80, Cpk≥1.33) |
Küçük Tutar (Verim≥%60, Anahtar Spesifikasyon Verimi≥%80 |
Örnek |
| FPC(evet/hayır) | Evet | Evet | Evet |
| Katman sayısı/Yapı, Maks. | 2 | 4 | 6 |
| Büyük beden×W), Maks. | 550mm*250mm | 550mm*250mm | 700mm*250mm |
| Nominal kalınlık (mm) | 0.1~0.5 | 0.1~0.5 | 0.1~0.8 |
| kalınlık toleransı | ±%10(>0.3mm)/±0.03mm(≤0,3 mm) | ±%10(>0.3mm)/±0.03mm(≤0,3 mm) | ±%10(>0.3mm)/±0.03mm(≤0,3 mm) |
| Yüzey bitirme tipi | ENİGENEPIGOPSI-GümüşI-Kalay HASLSert Altın | ENİGENEPIGOPSI-GümüşI-Kalay HASLSert Altın | ENİGENEPIGOPSI-GümüşI-Kalay HASLSert Altın |
| Yumuşak ENIG(evet/hayır) | Hayır | Hayır | Hayır |
| Ana malzeme türü | PI | PI | PILCPTK |
| Kaplama kalınlığı (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| Yapıştırıcı kalınlığı (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| Bakır kalınlığı, Min./Max.(um) | 12-70 | 12-70 | 12-70 |
| Ana malzeme kalınlığı, Min./Maks.(um) | 25-75 | 25-75 | 25-100 |
| Mekanik delinmiş delik boyutu (DHS), Min. | 0.15 | 0.15 | 0.15 |
| Kaplama en boy oranı, Maks. | 3:1 | 3:1 | 5:1 |
| Ped boyutu, Min. | Açık delik ile: 0.4mm Açık delik olmadan: 0.2mm |
Açık delik ile: 0.4mm Açık delik olmadan: 0.2mm |
Açık delik ile: 0.3mm Açık delik olmadan: 0.2mm |
| Ped boyutu toleransı | %20 | %20 | %10 |
| Ped boşluğu, Min. | 4milyon | 4milyon | 4milyon |
| Toleransı ana hatlarıyla belirtmek için ped | ±3mil | ±3mil | ±2mil |
| Model konumu doğruluğu | ±3mil | ±3mil | ±2mil |
| Üstten alta desen konumu doğruluğu | ±3mil | ±3mil | ±2mil |
| Delik çapı/ped üzerinden lazer, Min. | 4/12mil | 4/10milyon | 4/10milyon |
| Dış katman(Hoz+kaplama) çizgi genişliği/boşluğu, Min. | 3/3milyon | 3/3milyon | 2/2mil |
| Innerlayer(Hoz) çizgi genişliği/boşluğu, Min. | 3/3milyon | 3/3milyon | 2/2mil |
| İç çizgi genişliği toleransı | ±%10 | ±%10 | ±%10 |
| Dış katman kaydı, Min.(Ped çapı = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
| İç katman kaydı, Min.(Ped çapı = DHS + X)(L≤4 katman) | DH + 10 | DH + 10 | DHS + 8 |
| Delik aralığı ile lazer, Min. | 0.40mm | 0.40mm | 0.35mm |
| Mekanik delik adımı, Min. | 0,50 mm | 0,50 mm | 0.40mm |
| Delinmiş delik konumu toleransı | ±2mil | ±2mil | ±2mil |
| Delik boyutu toleransı | ±2mil | ±2mil | ±2mil |
| Takım deliğinden (PTH&NPTH) pede kadar konum doğruluğu | ±3mil | ±3mil | ±2mil |
| Takım deliğinden (PTH&NPTH) ana hatlara kadar konum doğruluğu | ±3mil | ±3mil | ±2mil |
| Anahat boyutu toleransı | ±2mil | ±2mil | ±2mil |
| LPI kaydı/barajı, Min. | 2mil/4mil | 2mil/4mil | 2mil/3mil |
| CVL üzerindeki LPI barajı | 8milyon | 8milyon | 8milyon |
| Kapak açık pencere/baraj | Φ0.5mm/0.3mm | Φ0.5mm/0.3mm | Ø0,3 mm/0,2 mm |
| Örtü kaydı/Reçine akışı | 4milyon | 4milyon | 2milyon |
| sertlik malzemesi | FR4/PI/Çelik | FR4/PI/Çelik | FR4/PI/Çelik |
| Sertlik barajı, Min. | 12mil | 12mil | 8milyon |
| Sertlik kaydı/Reçine akışı | 8mil/4mil | 8mil/4mil | 4mil/2mil |
| empedans toleransı | %10 | %10 | %5 |
| Termal güvenilirlik (LPI, FCCL, CVL) | 288°/10s/3 kez | 288°/10s/3 kez | 288°/10s/3 kez |
| Nitelikli malzeme ve yapı UL | PI | PI | PI |
SSS:
S1: Nasıl teklif alabilirim?
C: Lütfen Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB formatındaki gerber dosyasını bize gönderin ve talep miktarlarını sağlayın.Buna göre teklif vereceğiz.
S2: PCB'leri bir resim dosyasından üretebilir misiniz??
C: Hayır. Ama bize bir PCB örneği gönderebilirseniz, tasarımını klonlayabilir ve üzerinde çalışabiliriz.
S3: Stokta PCB var mı?.
C: PCB kartlarının çoğu özelleştirilmiştir ve farklı tasarımları vardır, bunları müşteriler tarafından sağlanan gerber dosyalarına göre üretiyoruz.
S4: Genellikle hangi FR4 malzemelerini kullanıyorsunuz?
C: Kingboard, ITEQ, Shengyi...
S5:Genellikle ne tür bir gönderi yolu kullanıyorsunuz??
C: Küçük hacimli siparişler için, panoları her zaman DHL, UPS, FedEx kapıdan kapıya servisle göndermenizi öneririz, nakliye hesabınızı toplama yapmak için kullanabilir veya DDU (ithalat vergisi ödenmemiş) teslim süresinde göndermek için hesabımızı kullanabiliriz.
Ve büyük hacimli siparişler için, navlun maliyetinden tasarruf etmek için, gönderiyi hava veya deniz yoluyla düzenlemenizi önereceğiz, Tabii ki, kendi ileticiniz varsa ve bize bilgi verebilirseniz, gönderiyi düzenlemek için onlarla iletişime geçebiliriz.
