Çift Katmanlı Prototip Devre Kartı İmalatı Esnek 8mil
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Katmanı | Çift Katmanlı Flex Prototip Devre Kartı | Malzeme | PI |
|---|---|---|---|
| Yönetim Kurulu Katmanı | 2L | Bitmiş Tedavi | ENIG |
| Bakır kalınlığı | 1/1oz | Minimum delme boyutu | 0.1mm |
| Vurgulamak | ODM Prototip Devre Kartı,8mil Prototip Devre Kartı,8mil esnek devre kartı |
||
Ürün Açıklaması

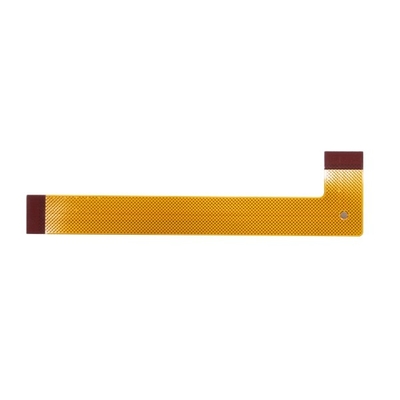

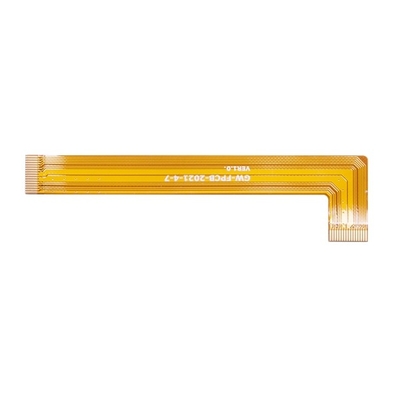

Çift Katmanlı Prototip Devre Kartı İmalatı Esnek 8mil
Flex PCB Kartı PCBA Devre Kartı PCBA Devre Kartı PCBA Baskılı Devre Kartı Meclisi
Çift Katmanlı Flex PCB Kartı
Avantaj:
1) Tasarımların doğruluğu.Günümüzde kullanılan gelişmiş elektronik cihazların çoğu, onlardan beklenen yüksek hassasiyet seviyesi nedeniyle esnek devre kartları kullanır.
2) Hafiftirler.Devre kartları kolayca katlanabilir, böylece bölmelere yerleştirilebilirler.
3) Uzun vadeli performans.Esnek devre kartlarının üstün nitelikleri, dayanıklılık ve uzun vadeli performansa sahip olmalarını sağlar.Bu levhaların içerdiği düşük süneklik ve kütle özellikleri, bu levhaların titreşimlerin etkisinin üstesinden gelmelerine olanak tanır ve bu nedenle onlara gelişmiş performansa sahip olma kapasitesi verir.
4) Isı dağılımı.Devre kartının kompakt tasarımları nedeniyle, üretilen daha kısa termal yollar vardır ve diğer tür PCB'lere kıyasla ısı dağılımı daha hızlıdır.
5) Esneklik.Esnek olmaları nedeniyle, esnek devre kartlarını kurarken çeşitli seviyelere kolayca bükmek, böylece çeşitli elektroniklerin işlevsellik seviyelerini arttırmayı mümkün kılar.
| FPC Teknoloji Yeteneği | |||
| Nitelik (Tüm boyutlar mildir, aksi takdirde aksi belirtilmediği) |
Seri Üretim (Verim≥ %80, Cpk≥1.33) |
Küçük Tutar (Verim≥%60, Anahtar Spesifikasyon Verimi≥%80 |
Örnek |
| FPC(evet/hayır) | Evet | Evet | Evet |
| Katman sayısı/Yapı, Maks. | 2 | 4 | 6 |
| Büyük beden×W), Maks. | 550mm*250mm | 550mm*250mm | 700mm*250mm |
| Nominal kalınlık (mm) | 0.1~0.5 | 0.1~0.5 | 0.1~0.8 |
| kalınlık toleransı | ±%10(>0.3mm)/±0.03mm(≤0,3 mm) | ±%10(>0.3mm)/±0.03mm(≤0,3 mm) | ±%10(>0.3mm)/±0.03mm(≤0,3 mm) |
| Yüzey bitirme tipi | ENİGENEPIGOPSI-GümüşI-Kalay HASLSert Altın | ENİGENEPIGOPSI-GümüşI-Kalay HASLSert Altın | ENİGENEPIGOPSI-GümüşI-Kalay HASLSert Altın |
| Yumuşak ENIG(evet/hayır) | Hayır | Hayır | Hayır |
| Ana malzeme türü | PI | PI | PILCPTK |
| Kaplama kalınlığı (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| Yapıştırıcı kalınlığı (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| Bakır kalınlığı, Min./Max.(um) | 12-70 | 12-70 | 12-70 |
| Ana malzeme kalınlığı, Min./Maks.(um) | 25-75 | 25-75 | 25-100 |
| Mekanik delinmiş delik boyutu (DHS), Min. | 0.15 | 0.15 | 0.15 |
| Kaplama en boy oranı, Maks. | 3:1 | 3:1 | 5:1 |
| Ped boyutu, Min. | Açık delik ile: 0.4mm Açık delik olmadan: 0.2mm |
Açık delik ile: 0.4mm Açık delik olmadan: 0.2mm |
Açık delik ile: 0.3mm Açık delik olmadan: 0.2mm |
| Ped boyutu toleransı | %20 | %20 | %10 |
| Ped boşluğu, Min. | 4milyon | 4milyon | 4milyon |
| Toleransı ana hatlarıyla belirtmek için ped | ±3mil | ±3mil | ±2mil |
| Model konumu doğruluğu | ±3mil | ±3mil | ±2mil |
| Üstten alta desen konumu doğruluğu | ±3mil | ±3mil | ±2mil |
| Delik çapı/ped üzerinden lazer, Min. | 4/12mil | 4/10milyon | 4/10milyon |
| Dış katman(Hoz+kaplama) çizgi genişliği/boşluğu, Min. | 3/3milyon | 3/3milyon | 2/2mil |
| Innerlayer(Hoz) çizgi genişliği/boşluğu, Min. | 3/3milyon | 3/3milyon | 2/2mil |
| İç çizgi genişliği toleransı | ±%10 | ±%10 | ±%10 |
| Dış katman kaydı, Min.(Ped çapı = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
| İç katman kaydı, Min.(Ped çapı = DHS + X)(L≤4 katman) | DH + 10 | DH + 10 | DHS + 8 |
| Delik aralığı ile lazer, Min. | 0.40mm | 0.40mm | 0.35mm |
| Mekanik delik adımı, Min. | 0,50 mm | 0,50 mm | 0.40mm |
| Delinmiş delik konumu toleransı | ±2mil | ±2mil | ±2mil |
| Delik boyutu toleransı | ±2mil | ±2mil | ±2mil |
| Takım deliğinden (PTH&NPTH) pede kadar konum doğruluğu | ±3mil | ±3mil | ±2mil |
| Takım deliğinden (PTH&NPTH) ana hatlara kadar konum doğruluğu | ±3mil | ±3mil | ±2mil |
| Anahat boyutu toleransı | ±2mil | ±2mil | ±2mil |
| LPI kaydı/barajı, Min. | 2mil/4mil | 2mil/4mil | 2mil/3mil |
| CVL üzerindeki LPI barajı | 8milyon | 8milyon | 8milyon |
| Kapak açık pencere/baraj | Φ0.5mm/0.3mm | Φ0.5mm/0.3mm | Ø0,3 mm/0,2 mm |
| Örtü kaydı/Reçine akışı | 4milyon | 4milyon | 2milyon |
| sertlik malzemesi | FR4/PI/Çelik | FR4/PI/Çelik | FR4/PI/Çelik |
| Sertlik barajı, Min. | 12mil | 12mil | 8milyon |
| Sertlik kaydı/Reçine akışı | 8mil/4mil | 8mil/4mil | 4mil/2mil |
| empedans toleransı | %10 | %10 | %5 |
| Termal güvenilirlik (LPI, FCCL, CVL) | 288°/10s/3 kez | 288°/10s/3 kez | 288°/10s/3 kez |
| Nitelikli malzeme ve yapı UL | PI | PI | PI |
SSS:
Q1: Minimum sipariş miktarınız nedir?
C: Minimum Sipariş Adedi Yok. Miktar yalnızca fiyatı etkiler.RFQ için lütfen bizimle iletişime geçin.
S2: PCB'yi genellikle nasıl gönderirsiniz?
C: Genellikle küçük paketler için, panoları DHL, UPS, FedEx kapıdan kapıya servisle göndeririz, nakliye hesabınızı toplama yapmak için kullanabilir veya DDU (ithalat vergisi ödenmemiş) teslim süresinde göndermek için hesabımızı kullanabiliriz.
300 kg'dan fazla ağır mallar için, navlun maliyetinden tasarruf etmek için PCB kartlarınızı gemi veya hava yoluyla gönderebiliriz.Elbette, kendi ileticiniz varsa, gönderinizle ilgilenmek için onlarla iletişime geçebiliriz.
Q3: PCB fabrika üretim kapasitenize ne dersiniz?
C: Aylık üretim kapasitemiz 50.000 metrekare/ay ve 5000 tip/ay'dır.
S4: Hangi ülkelerle çalıştınız?
A: ABD, Kanada, İtalya, Almanya, İngiltere, İspanya, Fransa, Rusya, İran, Türkiye, Çek Cumhuriyeti, Avusturya, Avustralya, Brezilya, Japonya, Hindistan vb.
S5: PCB Montaj hizmetleri de veriyor musunuz?
300 kg'dan fazla ağır mallar için, navlun maliyetinden tasarruf etmek için PCB kartlarınızı gemi veya hava yoluyla gönderebiliriz.Elbette, kendi ileticiniz varsa, gönderinizle ilgilenmek için onlarla iletişime geçebiliriz.
