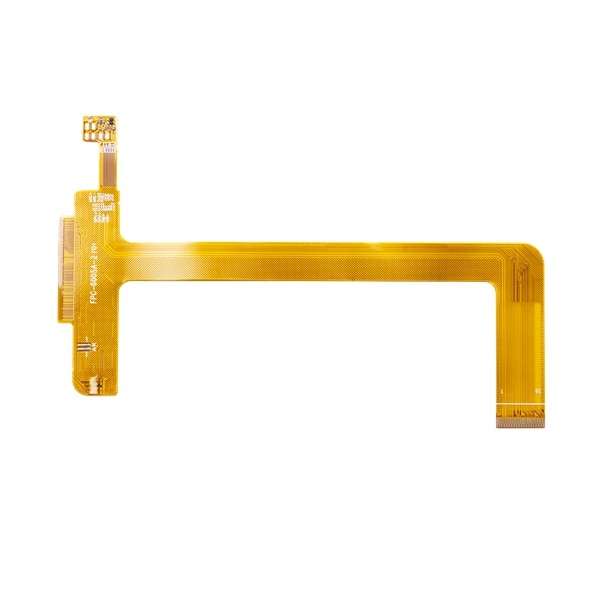

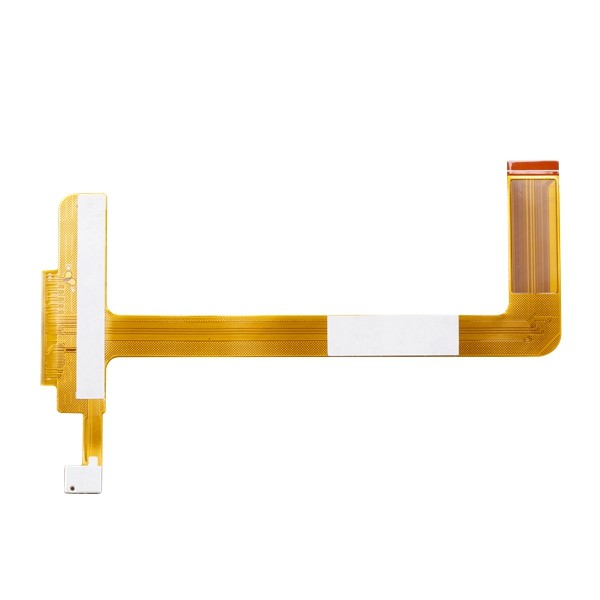

ODM Fpc Esnek Baskılı Devre ENIG 1oz 4mil 4 Katmanlı Pcb Kartı
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Katmanı | FPC Esnek Baskı Devresi | Malzeme | PI |
|---|---|---|---|
| Yönetim Kurulu Katmanı | 4 katman | Bitmiş Tedavi | ENIG |
| Bakır kalınlığı | 1/1oz | Minimum delme boyutu | 0.1mm |
| Vurgulamak | ODM Fpc Esnek Baskılı Devre,4mil Fpc Esnek Baskılı Devre,4mil 4 Katmanlı Pcb Kartı |
||
Ürün Açıklaması
ODM Fpc Esnek Baskılı Devre ENIG 1oz 4mil 4 Katmanlı Pcb Kartı
Flex PCB Kartı Esnek Baskılı Devre Kartı Devre Kartı Üreticileri PCB Üretim Hizmeti
Esnek PCB Kartı
Esnek devreler (esnek devreler, esnek baskılı devre kartları, esnek PCB, vb. olarak da adlandırılır), üzerine yapıştırılmış iletken devre modellerine sahip ince bir yalıtkan polimer filmden oluşur ve iletken devreleri korumak için tipik olarak ince bir polimer kaplama ile sağlanır.Teknoloji, uzun zamandan beri elektronik cihazları birbirine bağlamak için kullanılmaktadır.Artık birçok gelişmiş elektronik ürünün üretimi için kullanılan en önemli ara bağlantı teknolojilerinden biridir.
Uygulamada, bir metal katman, çift taraflı, çok katmanlı ve sert esnek devreler dahil olmak üzere birçok farklı türde esnek devre vardır.Devreler, diğer işlemlerin yanı sıra polimer bazlardan metal folyo kaplamanın (normalde bakırdan) aşındırılması, metalin kaplanması veya iletken mürekkeplerin basılmasıyla oluşturulabilir.
Avantaj:
1) Tasarımların doğruluğu.Günümüzde kullanılan gelişmiş elektronik cihazların çoğu, onlardan beklenen yüksek hassasiyet seviyesi nedeniyle esnek devre kartları kullanır.
2) Hafiftirler.Devre kartları kolayca katlanabilir, böylece bölmelere yerleştirilebilirler.
3) Uzun vadeli performans.Esnek devre kartlarının üstün nitelikleri, dayanıklılık ve uzun vadeli performansa sahip olmalarını sağlar.Bu levhaların içerdiği düşük süneklik ve kütle özellikleri, bu levhaların titreşimlerin etkisinin üstesinden gelmelerine olanak tanır ve bu nedenle onlara gelişmiş performansa sahip olma kapasitesi verir.
4) Isı dağılımı.Devre kartının kompakt tasarımları nedeniyle, üretilen daha kısa termal yollar vardır ve diğer tür PCB'lere kıyasla ısı dağılımı daha hızlıdır.
5) Esneklik.Esnek olmaları nedeniyle, esnek devre kartlarını kurarken çeşitli seviyelere kolayca bükmek, böylece çeşitli elektroniklerin işlevsellik seviyelerini arttırmayı mümkün kılar.
| FPC Teknoloji Yeteneği | |||
| Nitelik (Tüm boyutlar mildir, aksi takdirde aksi belirtilmediği) |
Seri Üretim (Verim≥ %80, Cpk≥1.33) |
Küçük Tutar (Verim≥%60, Anahtar Spesifikasyon Verimi≥%80 |
Örnek |
| FPC(evet/hayır) | Evet | Evet | Evet |
| Katman sayısı/Yapı, Maks. | 2 | 4 | 6 |
| Büyük beden×W), Maks. | 550mm*250mm | 550mm*250mm | 700mm*250mm |
| Nominal kalınlık (mm) | 0.1~0.5 | 0.1~0.5 | 0.1~0.8 |
| kalınlık toleransı | ±%10(>0.3mm)/±0.03mm(≤0,3 mm) | ±%10(>0.3mm)/±0.03mm(≤0,3 mm) | ±%10(>0.3mm)/±0.03mm(≤0,3 mm) |
| Yüzey bitirme tipi | ENİGENEPIGOPSI-GümüşI-Kalay HASLSert Altın | ENİGENEPIGOPSI-GümüşI-Kalay HASLSert Altın | ENİGENEPIGOPSI-GümüşI-Kalay HASLSert Altın |
| Yumuşak ENIG(evet/hayır) | Hayır | Hayır | Hayır |
| Ana malzeme türü | PI | PI | PILCPTK |
| Kaplama kalınlığı (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| Yapıştırıcı kalınlığı (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| Bakır kalınlığı, Min./Max.(um) | 12-70 | 12-70 | 12-70 |
| Ana malzeme kalınlığı, Min./Maks.(um) | 25-75 | 25-75 | 25-100 |
| Mekanik delinmiş delik boyutu (DHS), Min. | 0.15 | 0.15 | 0.15 |
| Kaplama en boy oranı, Maks. | 3:1 | 3:1 | 5:1 |
| Ped boyutu, Min. | Açık delik ile: 0.4mm Açık delik olmadan: 0.2mm |
Açık delik ile: 0.4mm Açık delik olmadan: 0.2mm |
Açık delik ile: 0.3mm Açık delik olmadan: 0.2mm |
| Ped boyutu toleransı | %20 | %20 | %10 |
| Ped boşluğu, Min. | 4milyon | 4milyon | 4milyon |
| Toleransı ana hatlarıyla belirtmek için ped | ±3mil | ±3mil | ±2mil |
| Model konumu doğruluğu | ±3mil | ±3mil | ±2mil |
| Üstten alta desen konumu doğruluğu | ±3mil | ±3mil | ±2mil |
| Delik çapı/ped üzerinden lazer, Min. | 4/12mil | 4/10milyon | 4/10milyon |
| Dış katman(Hoz+kaplama) çizgi genişliği/boşluğu, Min. | 3/3milyon | 3/3milyon | 2/2mil |
| Innerlayer(Hoz) çizgi genişliği/boşluğu, Min. | 3/3milyon | 3/3milyon | 2/2mil |
| İç çizgi genişliği toleransı | ±%10 | ±%10 | ±%10 |
| Dış katman kaydı, Min.(Ped çapı = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
| İç katman kaydı, Min.(Ped çapı = DHS + X)(L≤4 katman) | DH + 10 | DH + 10 | DHS + 8 |
| Delik aralığı ile lazer, Min. | 0.40mm | 0.40mm | 0.35mm |
| Mekanik delik adımı, Min. | 0,50 mm | 0,50 mm | 0.40mm |
| Delinmiş delik konumu toleransı | ±2mil | ±2mil | ±2mil |
| Delik boyutu toleransı | ±2mil | ±2mil | ±2mil |
| Takım deliğinden (PTH&NPTH) pede kadar konum doğruluğu | ±3mil | ±3mil | ±2mil |
| Takım deliğinden (PTH&NPTH) ana hatlara kadar konum doğruluğu | ±3mil | ±3mil | ±2mil |
| Anahat boyutu toleransı | ±2mil | ±2mil | ±2mil |
| LPI kaydı/barajı, Min. | 2mil/4mil | 2mil/4mil | 2mil/3mil |
| CVL üzerindeki LPI barajı | 8milyon | 8milyon | 8milyon |
| Kapak açık pencere/baraj | Φ0.5mm/0.3mm | Φ0.5mm/0.3mm | Ø0,3 mm/0,2 mm |
| Örtü kaydı/Reçine akışı | 4milyon | 4milyon | 2milyon |
| sertlik malzemesi | FR4/PI/Çelik | FR4/PI/Çelik | FR4/PI/Çelik |
| Sertlik barajı, Min. | 12mil | 12mil | 8milyon |
| Sertlik kaydı/Reçine akışı | 8mil/4mil | 8mil/4mil | 4mil/2mil |
| empedans toleransı | %10 | %10 | %5 |
| Termal güvenilirlik (LPI, FCCL, CVL) | 288°/10s/3 kez | 288°/10s/3 kez | 288°/10s/3 kez |
| Nitelikli malzeme ve yapı UL | PI | PI | PI |
SSS:
Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Evet, biz fabrikayız, bağımsız hızlı dönüş prototip PCB üretimi ve büyük hacimli PCB üretim hatlarımız var.
S2: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)
S3: Üretim için size gönderdiğimde PCB dosyalarım güvende mi?
C: Müşterinin telif hakkına saygı duyuyoruz ve sizden yazılı izin almadıkça dosyalarınızla birlikte asla başkası için PCB üretmeyeceğiz ve bu dosyaları başka herhangi bir üçüncü şahısla paylaşmayacağız.Ve gerekirse müşteriyle Gizlilik Sözleşmesi imzalayabiliriz.
S4: PCB dosyamız/Gerber dosyamız yoksa, yalnızca PCB örneğine sahipsek, benim için üretebilir misiniz?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Sadece örnek PCB'yi bize gönderin, PCB tasarımını klonlayabilir ve üzerinde çalışabiliriz.
Q5: PCB için standart teslim süreniz nedir?
A: Örnek/prototip (3 m2'den az):
1-2 Katmanlar: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü
S6: Hangi ödemeyi kabul ediyorsunuz?
A: Banka Havalesi (T/T) veya Kredi Mektubu (L/C) veya Paypal (yalnızca 500 usd'nin altındaki küçük değerler için)
