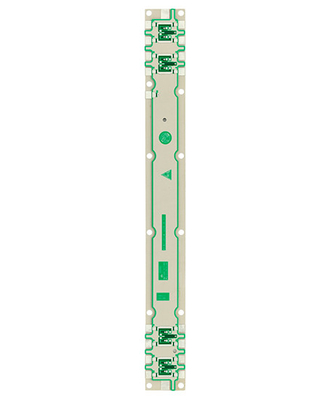

Kalay Baz İstasyonu Çift Taraflı PCB ISO9001 UL Dijital Ürünler İçin Onaylandı
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Tahta kalınlığı | 0,95 mm | Çizgi genişliği ve boşluk | 0,5mil / 0,20mil |
|---|---|---|---|
| Yüzey işleme | Şen teneke | kat sayısı | 2 litre |
| Vurgulamak | Kalay Baz İstasyonu Çift Taraflı PCB,ISO9001 Çift Taraflı PCB,0.5mil Çift Taraflı Devre Kartı |
||
Mesaj panosundan ihtiyacınız olan ürünleri işaretleyip bizimle iletişime geçebilirsiniz.
| Items | Standard | Advanced | |
|---|---|---|---|
| Fr4 max. layers. count | 1~24 | 26~36 | |
| HDI max. layers. count | 4~20L (3+N+3) | 22~32 (3+N+3) | |
| D/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*59"(546*1500mm) | |
| S/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
| multilayer max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
| min. piece size | 5*5mm | 2*2mm | |
| max. overall board thickness | 158mil (4mm) | 394mil (10mm) | |
| Min. Overall Board or Core Thickness | 8mil (0.200mm) | 3mil (0.075mm) | |
| ≤ 1.0mm PCB`s Boards Thickness Tolerance | ±3mil (0.075mm) | / | |
| ≤ 2.0 mm PCB`s Boards Thickness Tolerance | ±5mil (0.13mm) | / | |
| Max. Aspect Ratio | 15:01 | / | |
| FR-4 Min. DHS (Drill Hole Size) | 6mil (0.15mm) | / | |
| HDI Min. DHS (Drill Hole Size) | 0.08-0.10MM | / | |
| Min. Hole to Hole Distance | 10mil (0.25mm) | 6mil (0.150mm) | |
| PTH Hole Size Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
| NPTH Hole Size Tolerance | ±2mil (0.050mm) | ±1.5mil (0.040mm) | |
| Hole Location Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
| Min. Line Width/Space---Inner Layer---1/3 oz | 2.5/2.5mil (0.0635/0.0635mm) | 2/2mil (0.0508/0.0508mm) | |
| Min. Line Width/Space---Inner Layer---1oz | 4/4mil (0.100/0.100mm) | 3.0/3.0mil (0.089/0.089mm) | |
| Min. Line Width/Space---Outer Layer---Hoz+Plating | 4/4mil (0.100/0.100mm) | 3.5/3.5mil (0.089/0.089mm) | |
| Min. Line Width/Space---Outer Layer---1oz+Plating | 5/5mil (0.127/0.127mm) | 4/4mil (0.100/0.100mm) | |
| Min. Line Width/Space---Outer Layer---2oz+Plating | 6/6mil (0.150/0.150mm) | 5/5mil (0.127/0.127mm) |
Ürün Açıklaması
Kalay Baz İstasyonu Çift Taraflı PCB ISO9001 UL Dijital Ürünler İçin Onaylandı
2L Teneke Baz İstasyonu Anteni Çift Taraflı PCB ISO9001 UL Onaylı
yüksek frekans plakası + süper uzun boy
Ürünler, iletişim, güç kaynakları, bilgisayar ağları, dijital ürünler, endüstriyel kontrol, bilim ve eğitim, tıbbi cihazlar ve havacılık gibi yüksek teknoloji alanlarında yaygın olarak kullanılmaktadır.HSX, yüksek eğitimli ve deneyimli bir ekibe ve gelişmiş üretim ekipmanlarına sahiptir.
HSX fabrikasının panel boyutu maksimum 740x500mm'dir, ancak panel boyutu 600mm'den büyük olduğunda, önce gözden geçirilmesi gerekecektir.Ve ulaşabileceğimiz minimum panel boyutu 5*5mm'dir.
Ulaşabileceğimiz PCB kalınlığı 0,2 mm ila 4,0 mm arasındadır, tahta kalınlığı 0,2 mm'den az veya 4 mm'den yüksek olduğunda, önce tahtanın değerlendirilmesi gerekir.(PS. Levha kalınlığı 0,6 mm'ye eşit veya daha az olduğunda, HASL yüzey kaplaması için geçerli olmayacaktır)
İç ve dış katmanın temel bakır kalınlığı en küçük 0,3/0,5 oz ve en fazla 3 oz'dur.
SSS:
S1: Bir fabrika veya ticaret şirketi misiniz?
C: Evet, fabrikayız, bağımsız hızlı dönüş prototip PCB üretim ve büyük hacimli PCB üretim hatlarımız var.
Q2:PCB fabrikanızın üretim kapasitesi nasıl?
C: Aylık üretim kapasitemiz 50.000 metrekare/ay ve 5000 tip/ay'dır.
Q3: PCB dosyamız/Gerber dosyamız yoksa, sadece PCB örneğine sahibiz, benim için üretebilir misiniz?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Sadece örnek PCB'yi bize gönderin, PCB tasarımını klonlayabilir ve üzerinde çalışabiliriz.
Q4: PCB'yi genellikle nasıl gönderirsiniz?
C: Genellikle küçük paketler için panoları DHL,UPS,FedEx kapıdan kapıya hizmet ile göndeririz, nakliye hesabınızı toplama yapmak için kullanabilir veya DDU (ücretsiz ithalat vergisi) teslimat süresinde göndermek için hesabımızı kullanabiliriz.
300 kg'dan fazla ağır mallar için, navlun maliyetinden tasarruf etmek için PCB panolarınızı gemi veya hava yoluyla gönderebiliriz.Tabii ki, kendi nakliyeciniz varsa, gönderinizle ilgilenmek için onlarla iletişime geçebiliriz.
Q5: standart teslim süreniz nedir?üretme?
A: Numune/prototip (3 metrekareden az):
1-2 Katman: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katman: 7~12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200 m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katman: 10 ila 15 iş günü
